作者：维尔克斯 时间：2025-11-17 10:25:49
Terasense这款超快速太赫兹探测器是为高速测量而生的。它内置了50Ω的电阻，使其能够直接连接到同样具有50Ω输入阻抗的测试仪器上，从而避免信号反射，确保测量的准确性。其速度极快，响应时间不超过150皮秒，同时能将接收到的太赫兹功率以约0.5V/W的比率转换成电压信号，便于设备读取。
Terasense太赫兹探测器Ultrafast Sub-THz detector的测试参数：
|
型号 |
Ultrafast Sub-THz detector |
|
电阻（DC） |
50Ω |
|
响应时间 |
< 150 ps |
|
光谱范围 |
50-700GHz |
|
灵敏度（典型值） |
0.8V/W @ 100GHz |
|
损伤阈值 |
＞0.5W |
|
探测器区域 |
2×4mm2 |
|
工作温度 |
15-25℃，湿度＜85% |
|
储存温度 |
-40-40℃ |
注：Terasense皮秒THz探测器已在 0.5W 下进行测试，实际损坏阈值未知。
Ultrafast Sub-THz detector太赫兹探测器的输出接口是SMA，可以直接用SMA转BNC的线接在锁相放大器（LIA）即可。超快速太赫兹探测器的工作原理如下：当受到亚太赫兹辐射时，其输出端会产生电压，该电压与入射功率成正比。超快速太赫兹探测器的输出可以通过电压表或例如锁相放大器 (LIA) 读取。然而，LIA的工作原理决定了它只能测量振荡电压。因此，太赫兹超快探测器上的入射功率应进行幅度调制，需要在LIA的REF IN BNC连接器上施加适当的参考信号（参考信号的频率与幅度调制同步），结合探测器灵敏度曲线转换为功率值。

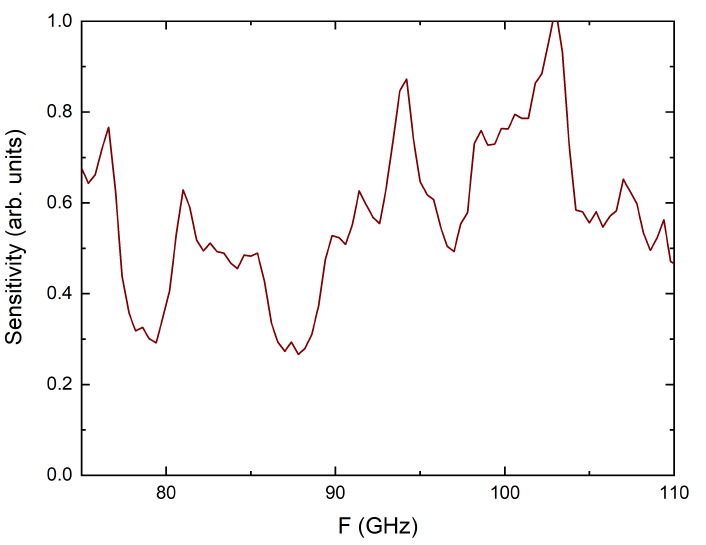

超快速太赫兹探测器Ultrafast Sub-THz detector的灵敏度曲线

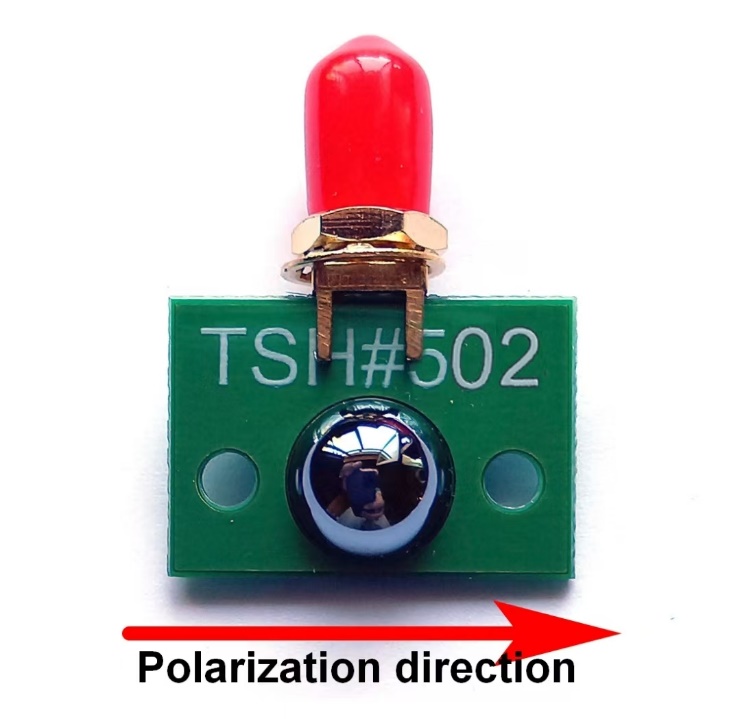

超快速太赫兹探测器Ultrafast Sub-THz detector校准的典型场景如下：皮秒THz探测器放置在由一组透镜准直的高斯光束中心，光束点通常为20mm，远大于UFD的敏感区域。典型的功率约为每像素1-10μW，响应范围在μV范围内。另外，Terasense的太赫兹探测器对不同入射光束的偏振（水平偏振）有不同的响应，最大响应值和最小响应值之间的差异约为5倍，偏振方向的探测灵敏度最大，如下图：
太赫兹超快探测器在安装的过程中建议不要将太赫兹探测器直接安装在金属表面上，否则输出信号的频率依赖性可能会变得不均匀（但这不会损坏探测器）。探测器安装在金属支架上，可能会产生从这些表面反射的寄生驻波（Parasitic standing waves）。如果安装在金属支架上，想要进行任何频率扫描，建议用吸收材料覆盖金属部件。
