半波片和四分之一波片均基于材料的双折射效应工作，用于实现对光偏振状态的转换、调节与分析。CVI提供的1/2波片与1/4波片以晶体石英为基底材料，属于石英高阶波片产品，具备20-10的表面质量和10的表面粗糙度。其QWPM系列多阶石英波片涵盖λ/2与λ/4两种标准规格，设计中心波长包括1064nm、1053nm、532nm、355nm 和266nm，主要面向Nd:YAG激光器在工业加工及科研应用中的使用需求。

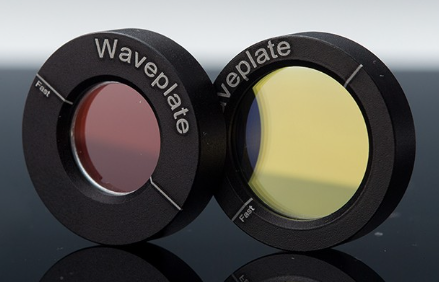

CVI的λ/2波片和1/4波片一般采用黑色阳极氧化外框进行组装。通过边框上的凹槽标注λ/2波片和四分之一的0°位置，方便客户调整和观察。CVI的1/2波片和λ/4波片也具有高损伤阈值的特点。方便多阶石英波晶片对于高功率激光器的出射光束进行调整。
QWPM延迟容差参考表
|
波长λ（nm） |
延迟容差（23℃恒温环境下） |
|
1064 |
≤1/850 |
|
800 |
≤1/700 |
|
532 |
≤1/450 |
|
400 |
≤1/350 |
|
355 |
≤1/300 |
|
266 |
≤1/200 |
CVI石英高阶波片标准品及参数：
|
型号 |
最小起订量 |
波长（nm） |
大小（mm） |
类型 |
|
QWPM-1053-10-2 |
MOQ 10 |
1053 |
25.4 |
半波片 |
|
QWPM-1053-10-4 |
MOQ 10 |
1053 |
25.4 |
四分之一波片 |
|
QWPM-1064-05-2 |
MOQ 10 |
1064 |
12.7 |
半波片 |
|
QWPM-1064-05-4 |
MOQ 10 |
1064 |
12.7 |
四分之一波片 |
|
QWPM-1064-05-4-R10 |
MOQ 10 |
1064 |
25.4 |
四分之一波片 |
|
QWPM-1064-08-2 |
MOQ 10 |
1064 |
20 |
半波片 |
|
QWPM-1064-08-2-R10 |
MOQ 10 |
1064 |
25.4 |
半波片 |
|
QWPM-1064-08-4 |
MOQ 10 |
1064 |
20 |
四分之一波片 |
|
QWPM-1064-08-4-R10 |
MOQ 10 |
1064 |
25.4 |
四分之一波片 |
|
QWPM-1064-10-2 |
MOQ 10 |
1064 |
25.4 |
半波片 |
|
QWPM-1064-10-2-R15 |
MOQ 10 |
1064 |
38.1 |
半波片 |
|
QWPM-1064-10-4 |
MOQ 10 |
1064 |
25.4 |
四分之一波片 |
|
QWPM-1064-10-4-R15 |
MOQ 10 |
1064 |
38.1 |
四分之一波片 |
|
QWPM-266-05-2 |
MOQ 10 |
266 |
12.7 |
半波片 |
|
QWPM-266-05-2-R10 |
MOQ 10 |
266 |
25.4 |
半波片 |
|
QWPM-266-05-4 |
MOQ 10 |
266 |
12.7 |
四分之一波片 |
|
QWPM-266-05-4-R10 |
MOQ 10 |
266 |
25.4 |
四分之一波片 |
|
QWPM-266-10-2 |
MOQ 10 |
266 |
25.4 |
半波片 |
|
QWPM-355-05-2-R10 |
MOQ 10 |
355 |
25.4 |
半波片 |
|
QWPM-355-05-4 |
MOQ 10 |
355 |
12.7 |
四分之一波片 |
|
QWPM-355-05-4-R10 |
MOQ 10 |
355 |
25.4 |
四分之一波片 |
|
QWPM-355-08-2 |
MOQ 10 |
355 |
20 |
半波片 |
|
QWPM-355-08-2-R10 |
MOQ 10 |
355 |
25.4 |
半波片 |
|
QWPM-355-08-4 |
MOQ 10 |
355 |
20 |
四分之一波片 |
|
QWPM-355-08-4-R10 |
MOQ 10 |
355 |
25.4 |
四分之一波片 |
|
QWPM-355-10-2 |
MOQ 10 |
355 |
25.4 |
半波片 |
|
QWPM-355-10-2-R15 |
MOQ 10 |
355 |
38.1 |
半波片 |
|
QWPM-532-05-2 |
MOQ 10 |
532 |
12.7 |
半波片 |
|
QWPM-532-05-4 |
MOQ 10 |
532 |
12.7 |
四分之一波片 |
|
QWPM-532-08-2 |
MOQ 10 |
532 |
20 |
半波片 |
|
QWPM-532-08-2-R10 |
MOQ 10 |
532 |
25.4 |
半波片 |
|
QWPM-532-08-4-R10 |
MOQ 10 |
532 |
25.4 |
四分之一波片 |
|
QWPM-532-10-2 |
MOQ 10 |
532 |
25.4 |
半波片 |
|
QWPM-532-10-2-R15 |
MOQ 10 |
532 |
38.1 |
半波片 |
|
QWPM-532-10-4 |
MOQ 10 |
532 |
25.4 |
四分之一波片 |
CVI Laser Optics的石英高阶波片（QWPM系列）λ/4波片和λ/2波片在用户选择的特定波长和稳定的温度环境下表现优异。CVI还可以向客户提供不带磁吸安装环的封装或者带有磁吸安装环封装两种规格的1/2波片和1/4波片。多阶石英波晶片QWPM系列的延迟与AOI性能相比于化合物零阶波片要优秀。
