CVI Laser Optics提供多种适用于单一波长的波片产品，主要包括多阶石英波片QWPM系列以及复合石英零级波片QWPO系列。本文对QWPM高阶石英波片与QWPO零级复合波片的主要特性和关键参数进行了简要梳理，并对CVI在这两类波晶片上的型号命名规则进行了说明，以帮助用户更高效地判断适合自身应用的波片类型，并快速查找对应系列的产品规格。

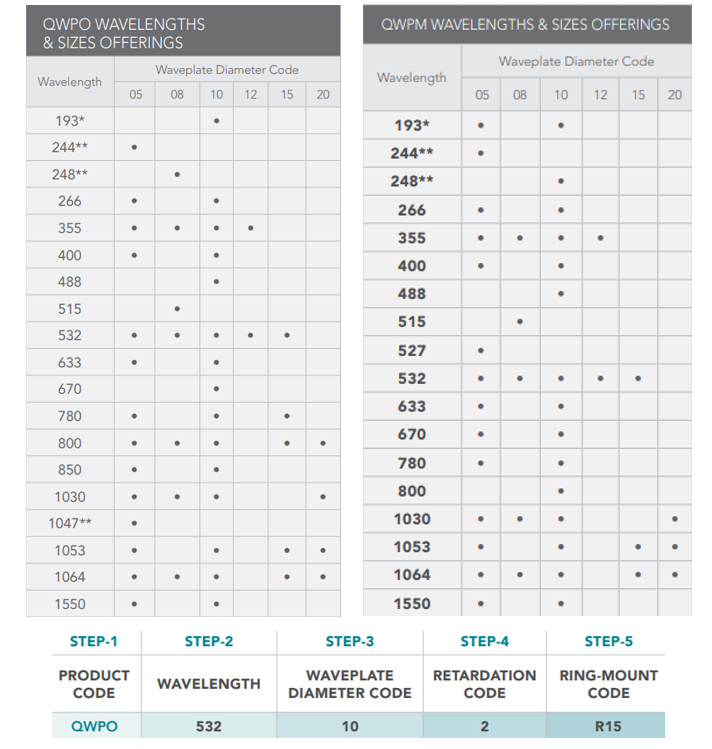

CVI波片产品汇总

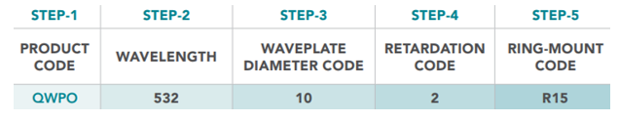

由于CVI波片的型号较长，在表格中仅用对应波段所拥有的规格来进行表示，方便客户直接对应到核心参数。再按照上图的核心选型参数示例进行组合，即先选择波片的类型，然后选择对应的波段和波片直径尺寸，之后选择延迟的波长和转接环的规格，最终得到所需的指定型号。
CVI QWPO和QWPM系列的标准品设计覆盖了紫外到近红外波段，重点型号的波段在Nd:YAG激光器及其倍频波段266/355/532/1064nm。此外，CVI还提供193/248nm准分子激光波段和800nm钛蓝宝石激光波段的产品。另外的常见波段如244/400/488/515/527/633/670/780/1030/1550nm。
需要注意的是，对于193~248nm区间的任意款式波片，由于该波段的特殊性，需要与CVI原厂进行进一步确认来选择高适配性的波片。
多阶波片QWPM系列

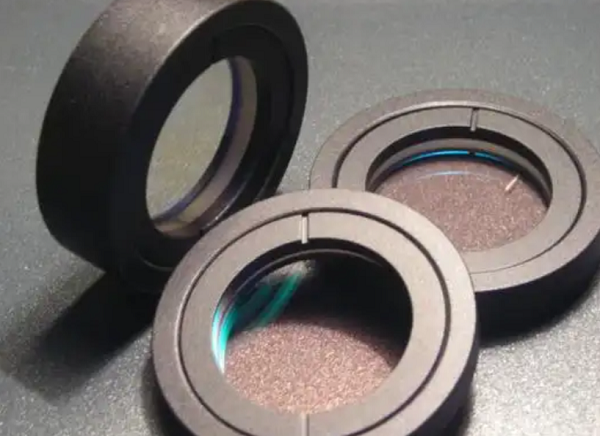

CVI Laser Optics的多阶波片QWPM系列在用户选择的特定波长和稳定的温度环境下表现优异。CVI还可以向客户提供不带磁吸安装环的封装或者带有磁吸安装环封装的两种规格。多阶石英波晶片QWPM系列的延迟与AOI性能相比于化合物零阶波片要优秀。
用户在选择高阶石英波片QWPM系列时，往往是先指定适用波长，然后是波片的相位延迟信息。但是CVI Laser Optics的多阶波片QWPM系列的命名方式略微特殊。以QWPM-1064-10-2-R15标准型号为例子。其中QWPM为Quartz Waveplates MULTIPLE-ORDER的缩写，即高阶石英波片。1064代表着QWPM系列对应的型号所适用的波段。10代表了波片的直径编码。QWPM-1064-10-2-R15标准型号2代表了相位延迟二分之一，即半波片，如果数字为4则是四分之一波片。R15为波片的接口环的规格。由于直径编码和接口环编码包含了英制单位和公制单位。以下将对应的规格表进行了整理，方便客户进行对应。
|
直径编码 |
直径【mm（in.）】 |
接口编码 |
环形安装尺寸（in.min） |
|
05 |
（0.500） |
R10 |
0.425 |
|
08 |
20.0 |
R10 |
0.590 |
|
10 |
（1.000） |
R15 |
0.850 |
|
12 |
30 |
R15 |
1.000 |
|
15 |
（1.500） |
R20 |
1.275 |
|
20 |
（2.000） |
R30 |
1.700 |
复合石英零级波片QWPO系列
零级波晶片QWPO系列适用于使用温度变化大于±3℃的实验环境和大于2nm带宽的应用。由于零阶复合波片QWPO系列(Quartz Waveplates Zero-ORDER)采用了两片组合的复合结构，因此其在接受高UV能量的激光可能会产生复合镜片的分离。因此建议用户在波长小于等于248nm波段且重复频率高于1KHz的条件下使用零级波晶片QWPO系列。
复合石英零级波片的命名结构与多阶波片QWPM系列一致。都是波长-直径编码-延迟数-接口规格组成。但是由于零阶复合波片的特点，其波长的带宽适应性会比多阶石英波晶片QWPM系列要宽一些。
