作者：维尔克斯 时间：2025-12-30 3:39:05

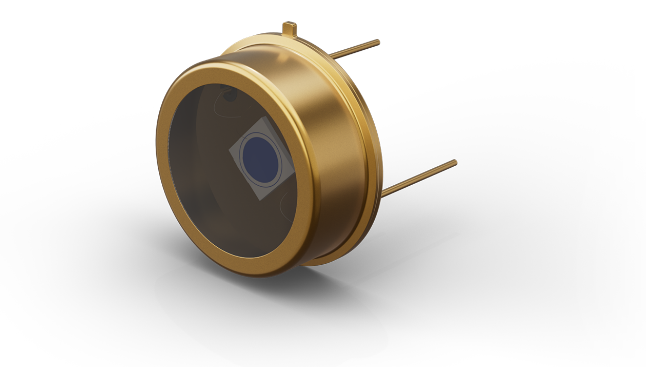

德国Laser Components推出的SAT系列APD专门针对1.06 μm波段的光探测需求进行了优化设计。在1064nm波长处，其探测效率相比常规APD提升约2～3倍，量子效率可超过38%，同时具备低暗电流特性以及适合低噪声应用的优良电容性能。SAT系列采用“穿透式”结构设计，实现了更高的量子效率和更快的响应速度，是针对1064nm波段优化的硅雪崩光电二极管产品。该系列器件采用改进型TO-8 / TO-5金属密封封装，兼顾可靠性与稳定性，适用于对性能要求严苛的光电探测应用。
SAT系列APD在1064nm波长处响应度高达25-34A/W，并具备低暗电流和低噪声特性，适用于严苛应用。关键参数包括波长范围700-1100nm、峰值灵敏度980nm、倍增增益M>100可选，以及宽工作温度范围。SAT系列APD提供800μm或3.0mm有效感光面积，封装采用金属密封TO-8/TO-5，确保在激光雷达和医疗设备等高要求场景中的可靠性能。其高速度、平缓增益曲线和优化电容特性，使其成为低噪声应用的理想选择。
1064nm优化APD通用特性（环境温度t=25℃）：
|
参数 |
最小值 |
典型值 |
最大值 |
|
工作波长范围(nm) |
700 |
|
1100 |
|
峰值灵敏度波长(nm) |
|
980 |
|
LaserComponents的SAT系列APD绝对最大额定值：
|
参数 |
SAT800 |
SAT3000 |
||||
|
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
|
|
存储温度(°C) |
-55 |
|
100 |
-55 |
|
100 |
|
工作温度(°C) |
-40 |
|
85 |
-40 |
|
85 |
|
CW反向电流(pA) |
|
|
200 |
|
|
200 |
|
1秒反向电流(mA) |
|
|
1 |
|
|
1 |
|
CW正向电流(mA) |
|
|
5 |
|
|
5 |
|
1秒正向电流(mA) |
|
|
50 |
|
|
50 |
|
最大功耗(mW) |
|
|
60 |
|
|
60 |
|
15秒焊接温度(°C) |
|
|
260 |
|
|
260 |
同时该Nd:YAG增强型APD系列同时提供配备热电制冷器的金属密封TO-37封装型号，使其能够胜任激光雷达与医疗领域等严苛应用场景。该硅雪崩光电二极管/1064nm优化APD提供800微米和3000微米两种有效感光区域尺寸，配备多种封装配置，包括集成热电制冷器、光纤适配器以及带尾纤等多种型号。
Laser Components高响应度APD产品特点：
1060纳米波长处量子效率极高
低噪声、高响应度APD
倍增增益M>100可选
800微米或3.0毫米有效感光面积
平缓的倍增增益曲线
宽工作温度范围
硅雪崩光电二极管SAT800/SAT3000应用领域：
医疗设备
激光雷达(Nd:YAG激光探测)
Laser Components的SAT电气特性@M=100,25°C：
|
参数 |
SAT800 |
SAT3000 |
||||
|
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
|
|
直径(μm) |
|
800 |
|
|
3000 |
|
|
Id=10μA击穿电压(Volt) |
|
400 |
|
|
400 |
|
|
λ=1064nm响应度(A/W) |
20 |
25 |
|
30 |
34 |
|
|
击穿电压温度系数(V/°C) |
|
2.5 |
|
|
2.5 |
|
|
暗电流(nA) |
|
1 |
10 |
|
5 |
20 |
|
噪声电流(pA/sqrtHz) |
|
0.5 |
1.5 |
|
1 |
3 |
|
电容(pF) |
|
2 |
|
|
10 |
|
|
上升时间(nsec) |
|
1 |
|
|
3 |
|

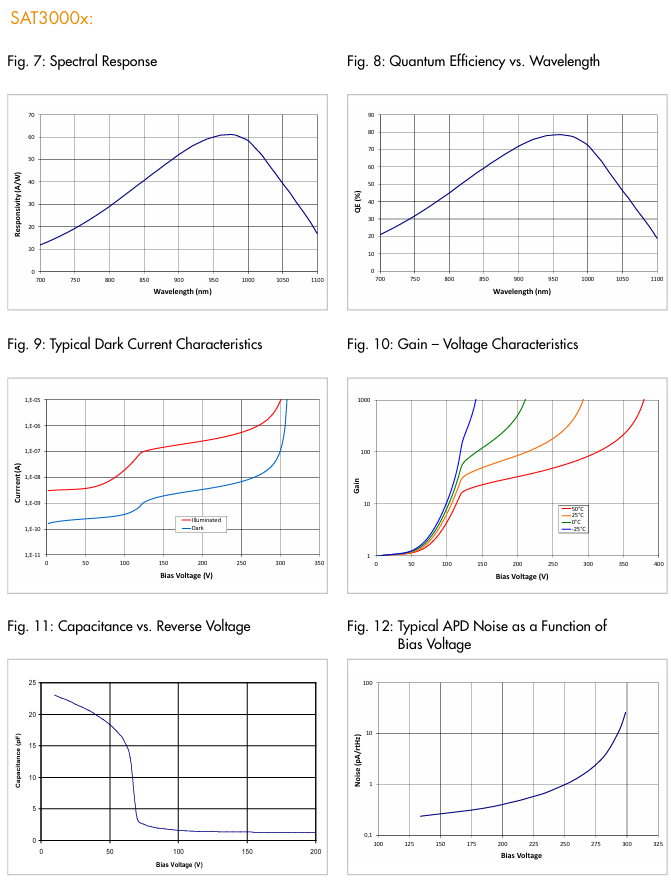

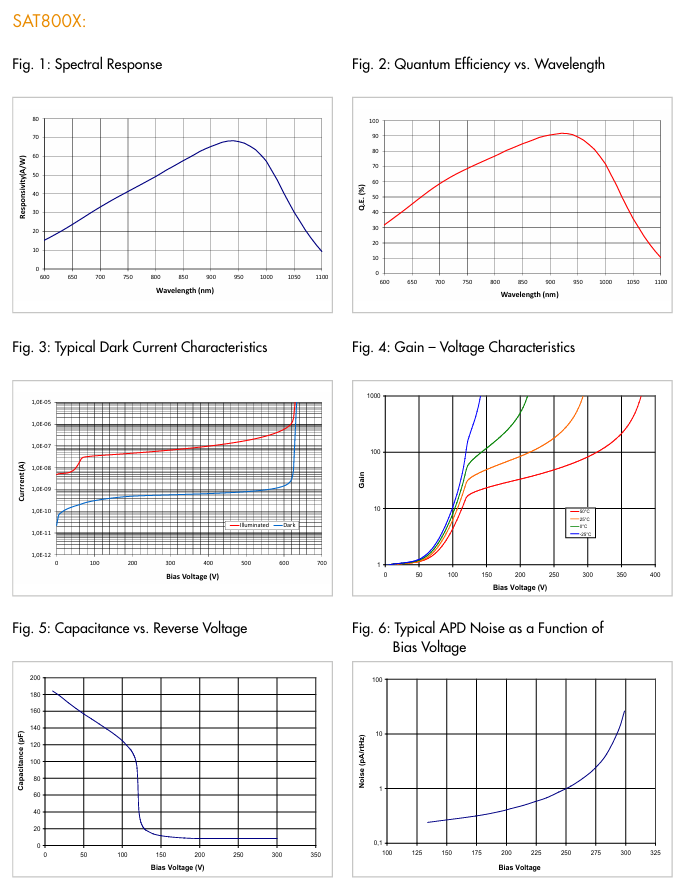

高响应度APD SAT800/SAT3000技术图表：

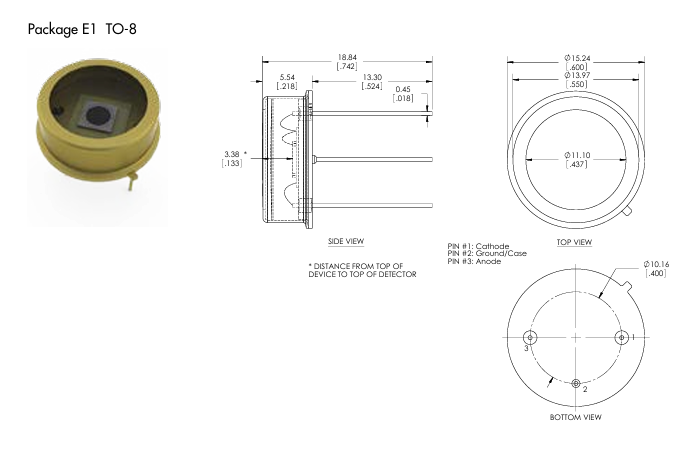

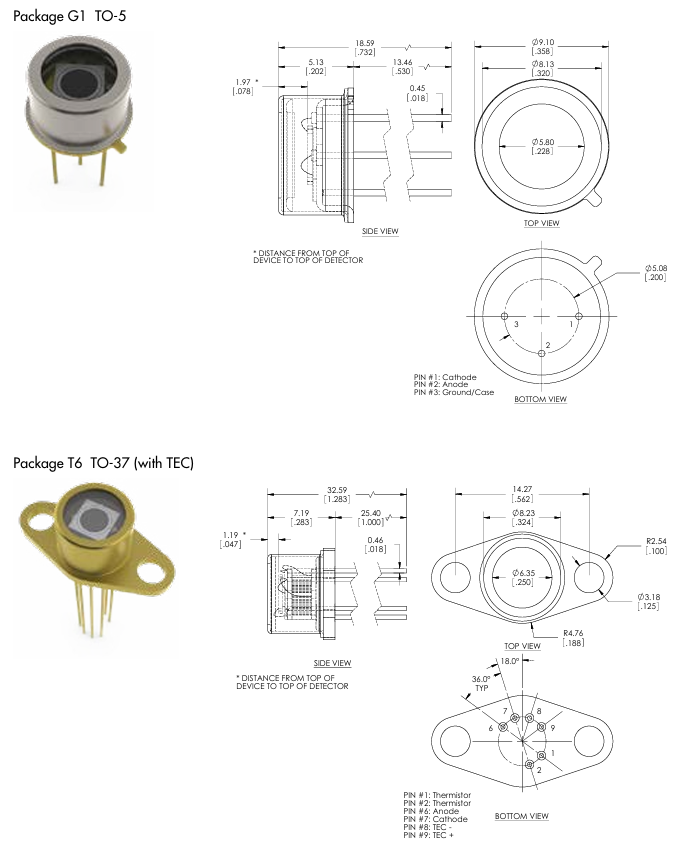

Nd:YAG增强型APD封装:
