本文系统梳理了显微镜目镜标线（亦称目镜测微尺或目镜分划板）的完整使用方法。内容涵盖如何依据具体应用需求选用合适的Graticules Optics目镜标线类型，如基础刻度标线、网格标线及各类专业对比标线等；并通过引入“样品实际尺寸=目镜标线读数 ÷ 物镜放大倍数”的计算关系，帮助用户准确确定显微测量中的实际量程。此外，文章还分别针对螺纹固定式目镜与塑料衬套式目镜，详细说明了目镜标线的尺寸测量要点及对应的安装流程，便于用户正确、规范地完成配置与使用。
显微镜目镜标线是一种带刻度的玻璃圆盘，一般安装在显微镜目镜的光学焦平面上。光学焦平面是目镜内部光线汇聚成中间像的位置。将测微尺置于此处，意味着刻线图案与样本通过物镜形成的初级图像，在同一平面上被目镜再次放大。因此，当使用者通过目镜观察时，样本的像与测微尺的刻线完美叠加，仿佛刻度是直接印在样本之上。这种设计确保了无论眼睛如何轻微移动或调焦，刻线与样本之间的相对位置关系保持不变，从而保证了测量的稳定性和准确性。

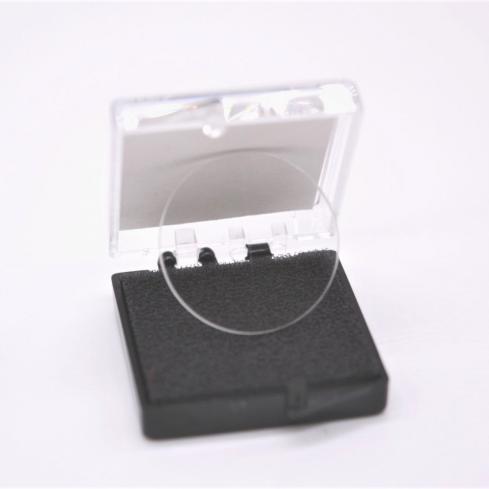

显微镜目镜标线实物展示图
1. 目镜标线尺寸测量
因为显微镜目镜测微尺是一种带刻度的玻璃圆盘，需要安装在显微镜目镜的光学焦平面上，所以确定目镜标线尺寸以适配不同的显微镜就十分重要。
我们整理了一个包含常见主流不同制造商、目镜以及适合它们的测微尺尺寸的对照表文档，如有需要请在网站搜索尼康显微镜目镜标线尺寸选配：适配奥林巴斯、徕卡、等众多品牌，Graticules解决目镜测微尺尺寸选择难题这篇文档。
如果用户的目镜参考不在该对照表文档中，我们在建议按照如下步骤来确定适合您目镜的正确显微镜测微尺直径。
(1) 直接联系显微镜制造商，因为他们可能手头有这些信息。然而，一些制造商可能无法就适合目镜的栅格直径提供建议，因此就需要自行进行目镜标线尺寸测量。
(2) 将目镜从显微镜中取出，查看底部（开口）端，那里应该有一个螺纹环或塑料衬套，用于固定栅格。
A. 螺纹环式：用户会看到一个内嵌的螺纹环，其作用如同一个螺母，旋紧后可将测微尺牢固压合在焦平面的台阶上。此时，需要测量的关键是此螺纹环处的目镜内径，即螺纹牙顶之间的直径。
B. 塑料衬套式：其底部是一个整体的塑料内衬。仔细观察其顶部，会看到一个专为承放测微尺设计的环形凹槽或台阶。此时，需要精确测量的是这个凹槽本身的直径。
C. 如果目镜内部光滑，没有上述任何一种结构，则意味着它可能原本设计为不可安装测微尺。在这种情况下，最稳妥的方案是联系显微镜制造商，咨询是否提供专用的测微尺支架。
2. 如何选择Graticules Optics目镜标线
在选择Graticules Optics目镜标线时，使用者需要考虑两个因素：
(1) 用户本身应用所需的图案
A. 基础线性测量--简易刻度尺：在测量细胞长度、纤维直径、晶体粒径等一维尺寸时，一条带有精细等分刻度的水平或垂直标尺便是最有效的工具选择。

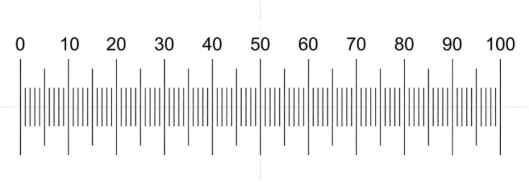

Graticules Optics NE1水平标线
B. 专业对比标线，以纤维分析--沃尔顿-贝克特(Walton & Beckett)标线为例：这是石棉纤维计数与尺寸分析的国际标准方法中指定且强制要求的专用工具。

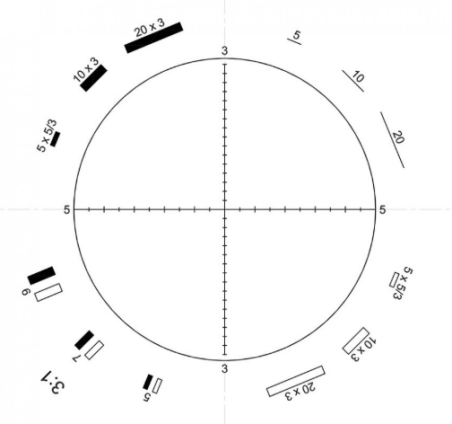

Graticules Optics沃尔顿-贝克特3:1标线
C. 角度分析--圆规和量角器：带有角度刻度的半圆或全圆，用于直接测量夹角，可用于测量晶体的晶面角。

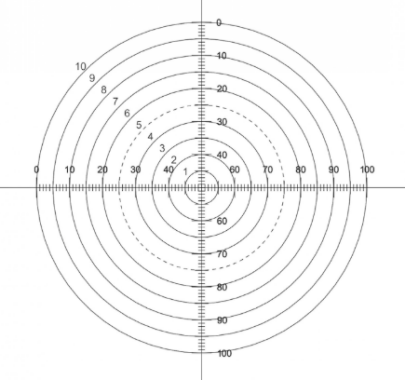

Graticules Optics NE48同心圆标线
D. 平面区域内的计数和分布统计--网格标线：研究者无需移动载物台或进行复杂计算，只需统计特定方格内或跨越多个方格的目标物数量，结合网格的总面积，即可快速、准确地估算出样本中颗粒或细胞的数量密度或面积占比。

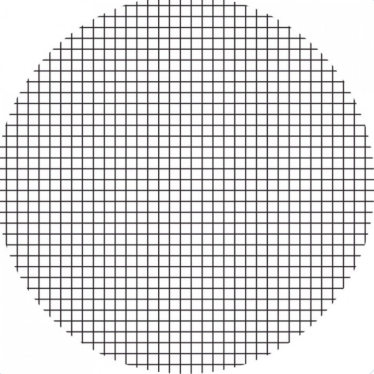

Graticules Optics NE10正方形网格标线
E. 定位、对准、计数--十字标线：这类标线广泛应用于需要重复定位特定结构的病理学检查、需要系统扫描的材料表面分析，以及对计数精度要求不高的基础生物学教学实验或工业颗粒快速筛查中。
Graticules Optics NE72十字标线
(2) 理解显微镜目镜标线的实际量程
在选择显微镜测微尺时一个非常常见的错误是错误理解标线的实际测量范围。如果在目镜中有一个10毫米的长度刻度(例如上面的NE1)，这并不意味着它在标本阶段会有测量10毫米的测量范围。用户必须考虑物镜的放大倍数。实际测量范围与标线刻度的关系满足下面的关系：
载物台上实际测量物体的尺寸=目镜标线读数/物镜放大倍数
示例：如果在显微镜上使用10倍的物镜，目镜标线的10mm刻度在实际物体测量时仅代表1mm的实际尺寸(10mm/10倍=1mm)。
在实际使用中，如果用户有一个大概为50μm(0.050mm)长度的标本，并且正在使用 40 倍物镜，那么就需要选择一个能够量程为2mm(0.050mm x 40倍=2mm)大小的显微镜目镜分划板。
3. 显微镜目镜标线安装步骤
显微镜目镜标线安装的第一步是需要确定目镜的光学焦平面。定位目镜焦平面的一个好方法是：将一个小物体（例如铅笔）伸入目镜筒，同时通过目镜观察。当铅笔在筒内移动时，您会看到铅笔尖端在某个特定位置变得非常清晰。此时保持铅笔不动，并旋转目镜，铅笔尖所指示的平面就是像平面（即焦平面）。通常，在目镜筒内对应的位置，使用者应该能看到正确的安装台阶。
安装前需要做好清洁，在洁净、无尘的台面上操作。应使用一股干净的干燥空气清洗，或用干净的专用刷子轻轻刷洗。如果表面仍有痕迹（例如指纹），且需要进一步清洁，应使用蘸有丙酮的软棉签。
最后针对不同结构的物镜，安装方式也略有不同。
(1) 螺纹环式目镜：将显微镜目镜测微尺的刻线面朝上（朝向安装者观察的眼睛），轻轻放入目镜筒，确保其自然平落在内部的焦平面台阶上。用工具将螺纹压环小心地旋入目镜筒的螺纹中，逐渐拧紧，直到感觉到轻微的阻力，切勿过度用力。
(2) 塑料衬套式目镜：同样确保显微镜目镜分划板刻线面朝上，用镊子或指尖，将测微尺水平对准塑料衬套顶部的环形凹槽。轻轻、均匀地向下按压，使其嵌入凹槽。
