SOMO IR是一家专注于红外热成像镜头的专业厂商，其产品体系覆盖从常规配置到高分辨率应用的多层次需求。除80×80、160×120和320×240等成熟分辨率镜头外，SOMO IR在640×480高分辨率红外镜头领域也建立了完善的产品布局。该系列型号选择丰富，例如SM640P8.5-90F可实现约90°的超大视场角，而SM640P17-60M1则提供60 mm长焦规格；镜头像元间距细化至8.5 μm，并普遍支持F1.0～F1.4的大光圈设计，以兼顾不同应用对进光能力和景深控制的需求。这一切得益于SOMO IR在韩国规模最大的自有生产线，实现了从材料、设计到加工、镀膜的全链条工艺自主掌控，确保了高品质红外非球面镜头的大规模稳定供应，能为安防、工业检测及车载系统提供高性能、高可靠性的红外非球面镜头核心组件。
SOMO IR红外镜头，640x480红外镜头型号汇总
|
型号 |
焦距 |
光圈值 |
320 |
384 |
640 |
||||||||||
|
像素间距 |
像素间距 |
像素间距 |
|||||||||||||
|
12 |
17 |
25 |
34 |
12 |
17 |
25 |
34 |
8.5 |
12 |
17 |
25 |
34 |
|||
|
SM640P12-11M |
11 |
1.0 |
19 |
27 |
|
|
23 |
33 |
|
|
|
38 |
|
|
|
|
SM640P8.5-90F |
3.73 |
1.4 |
60 |
90 |
|
|
74 |
|
|
|
90 |
|
|
|
|
|
SM640P8.5-70F |
4.5 |
1.2 |
49 |
70 |
|
|
59 |
|
|
|
70 |
|
|
|
|
|
SM640P8.5-40F |
7.4 |
1.0 |
29 |
40 |
|
|
34 |
|
|
|
40 |
|
|
|
|
|
SM640P12-9.0M |
9 |
1.0 |
24 |
35 |
|
|
29 |
42 |
|
|
|
50 |
|
|
|
|
SM640P12-32F |
13.15 |
1.1 |
12 |
23 |
|
|
19 |
27 |
|
|
|
32 |
|
|
|
|
SM640P12-45F |
9.36 |
1.1 |
23 |
32 |
|
|
27 |
38 |
|
|
|
45 |
|
|
|
|
SM640P17-25M4 |
25 |
1.1 |
8 |
12 |
|
|
10 |
14 |
|
|
|
17 |
24 |
|
|
|
SM640P17-35M1 |
35 |
1.2 |
6 |
8 |
|
|
7 |
10 |
|
|
|
12 |
17 |
|
|
|
SM640P17-60M1 |
60 |
1.2 |
3 |
5 |
|
|
4 |
6 |
|
|
|
7 |
10 |
|
|

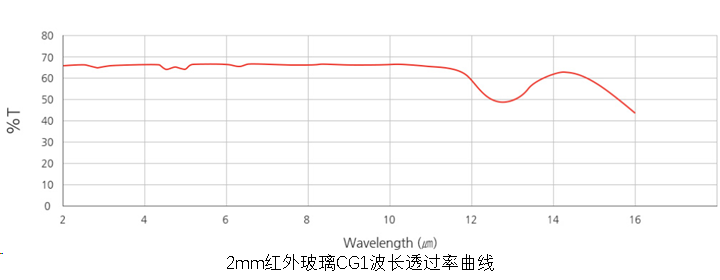

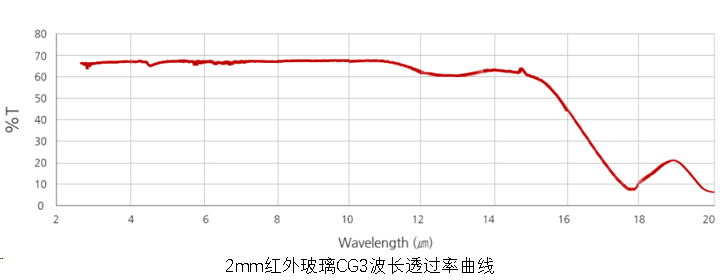

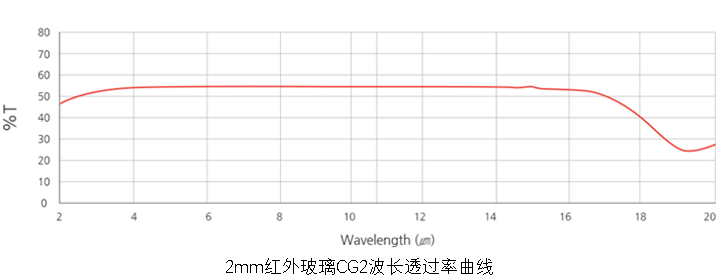

SOMO红外硫系玻璃CG1/CG2/CG3/CG4参数与透过率曲线
|
参数 |
CG1 |
|
化学式 |
Ge₂₈Sb₁₂Se₆₀ |
|
密度(g/cm³) |
4.67 |
|
热膨胀系数(/K) |
14.14×10⁻⁶ |
|
25°C比热容(J/gK) |
0.297 |
|
100°C比热容(J/gK) |
0.305 |
|
200°C比热容(J/gK) |
0.318 |
|
热导率(W/mK) |
0.247 |
|
转变温度(°C) |
292 |
|
努氏硬度 |
142.2 |
|
3.0um折射率 |
2.63491 |
|
4.0um折射率 |
2.62896 |
|
5.0um折射率 |
2.62531 |
|
6.0um折射率 |
2.62232 |
|
7.0um折射率 |
2.61957 |
|
8.0um折射率 |
2.61616 |
|
9.0um折射率 |
2.61346 |
|
10.0um折射率 |
2.60995 |
|
11.0um折射率 |
2.60604 |
|
12.0um折射率 |
2.60108 |
|
参数 |
CG2 |
|
密度(g/cm³) |
5.39 |
|
热膨胀系数(/K) |
18.46 × 10⁻⁶ |
|
转变温度(°C) |
183 |
|
软化温度(°C) |
194 |
|
色散值 |
264.2 |
|
3.0um折射率 |
3.2966624 |
|
4.0um折射率 |
3.2781748 |
|
5.0um折射率 |
3.2722701 |
|
6.0um折射率 |
3.2671570 |
|
7.0um折射率 |
3.2635306 |
|
8.0um折射率 |
3.2616249 |
|
9.0um折射率 |
3.2594029 |
|
10.0um折射率 |
3.2567761 |
|
11.0um折射率 |
3.2546245 |
|
12.0um折射率 |
3.2525421 |
|
参数 |
CG3 |
|
化学式 |
Ge₂₀Sb₁₅Se₆₅ |
|
密度(g/cm³) |
4.695 |
|
热膨胀系数(/K) |
19.20 × 10⁻⁶ |
|
转变温度(°C) |
251 |
|
3.0um折射率 |
2.6049797 |
|
4.0um折射率 |
2.6021239 |
|
5.0um折射率 |
2.5977709 |
|
6.0um折射率 |
2.5951828 |
|
7.0um折射率 |
2.5918044 |
|
8.0um折射率 |
2.5887332 |
|
9.0um折射率 |
2.5854533 |
|
10.0um折射率 |
2.5831379 |
|
11.0um折射率 |
2.5792424 |
|
12.0um折射率 |
2.5747570 |
|
参数 |
CG4 |
|
密度(g/cm³) |
4.874 |
|
热膨胀系数(/K) |
35.90 × 10⁻⁶ |
|
转变温度(°C) |
128.1 |
|
色散值 |
206.04 |
|
3.0um折射率 |
2.7485903 |
|
4.0um折射率 |
2.7409421 |
|
5.0um折射率 |
2.7369253 |
|
6.0um折射率 |
2.7342145 |
|
7.0um折射率 |
2.7320886 |
|
8.0um折射率 |
2.7301380 |
|
9.0um折射率 |
2.7328682 |
|
10.0um折射率 |
2.7262186 |
|
11.0um折射率 |
2.7240651 |
|
12.0um折射率 |
2.7217408 |
SOMO IR红外热成像镜头，640x480红外镜头SM640P12，SM640P8.5参数列表：
|
参数 |
SM640P12-11M |
SM640P8.5-90F |
SM640P8.5-70F |
SM640P8.5-40F |
SM640P12-9.0M |
|
分辨率 |
640x480 |
640x480 |
640x480 |
640x480 |
640x480 |
|
像素间距(μm) |
12 |
8.5 |
8.5 |
8.5 |
12 |
|
水平视场角(°) |
38.8 |
90.2 |
70.2 |
40.4 |
50.2 |
|
焦距(mm) |
11.0 |
3.73 |
4.5 |
7.4 |
9.0 |
|
光圈值 |
1.0 |
1.4 |
1.2 |
1.0 |
1.0 |
|
后焦距(mm) |
8.5 |
5.08 |
5.6 |
5.6 |
10.1 |
|
畸变 |
-0.9% |
-27%(0.7Field) |
-21% |
-2.1~0.7% |
-14.5% |
|
调制传递函数 |
22% |
6.2% |
10.2% |
15.8% |
20.2%(0.7Field) |
|
对焦类型 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
|
无热化 |
是 |
是 |
是 |
是 |
是 |
|
尺寸(mm) |
Ø32x22.5 |
Ø19x10.5 |
Ø24x17.5 |
Ø24x17.5 |
Ø29.5X27.02 |
|
接口 |
M25xP0.5 |
M18xP0.5 |
M18xP0.5 |
M18xP0.5 |
M24xP0.5 |
|
镜筒材质 |
铝 |
铝 |
铝 |
铝 |
铝 |
|
重量(g) |
39.7 |
7.4 |
14.7 |
15.8 |
38.77 |
|
对焦范围 |
1.0m至无限远 |
0.2m至无限远 |
0.3m至无限远 |
0.7m至无限远 |
1.0m至无限远 |
SOMO IR，640x480红外非球面镜头SM640P12，SM640P17参数列表：
|
参数 |
SM640P12-32F |
SM640P12-45F |
SM640P17-25M4 |
SM640P17-35M1 |
SM640P17-60M1 |
|
分辨率 |
640x480 |
640x480 |
640x480 |
640x480 |
640x480 |
|
像素间距(μm) |
12 |
12 |
17 |
17 |
17 |
|
水平视场角(°) |
32 |
45 |
24.7 |
17.6 |
10.3 |
|
焦距(mm) |
13.15 |
9.36 |
25 |
35 |
60 |
|
光圈值 |
1.1 |
1.1 |
1.1 |
1.2 |
1.2 |
|
后焦距(mm) |
8.0 |
7.5 |
11.95 |
11.95 |
13.95 |
|
畸变 |
1.7% |
-0.9% |
-1.33% |
0.4% |
0.6% |
|
调制传递函数 |
23.4% |
23.4% |
28.2% |
26.9% |
51% |
|
对焦类型 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
|
无热化 |
是 |
是 |
TBD |
TBD |
TBD |
|
尺寸(mm) |
Ø20x18.5 |
Ø20x15.8 |
Ø40x31.2 |
Ø42x44.3 |
Ø68x52 |
|
接口 |
M19xP0.5 |
M19xP0.5 |
M25xP0.5 |
M34xP0.5 |
M34xP0.5 |
|
镜筒材质 |
铝 |
铝 |
铝 |
铝 |
铝 |
|
重量(g) |
TBD |
TBD |
31.3 |
129.3 |
TBD |
|
对焦范围 |
2.0m至无限远 |
1.0m至无限远 |
1.5m至无限远 |
5m至无限远 |
5m至无限远 |

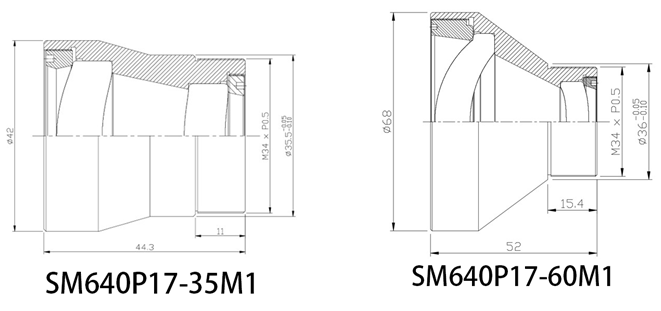

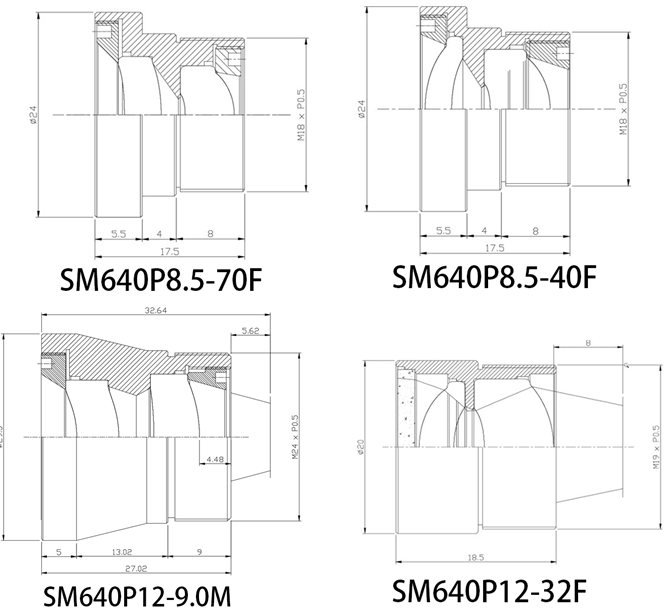

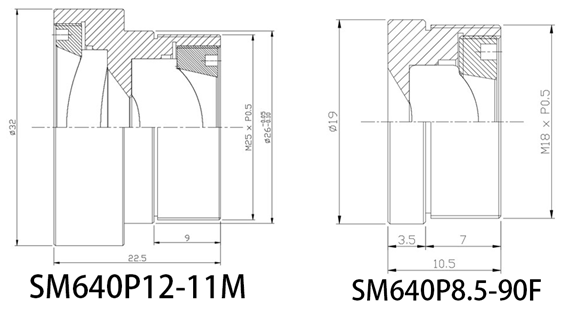

SOMO IR红外热成像镜头：640x480红外镜头规格图纸：
