声光器件（包括声光调制器 AOM、光纤声光调制器、光纤耦合声光调制器及空间声光调制器等）是一类基于声光相互作用原理的光电子器件，其基本结构由声光介质与压电换能器构成。其工作机理为：当射频信号施加到压电换能器上时，电信号被转换为超声波并耦合进入声光介质中，传播的超声波在介质内引起折射率的周期性调制，从而形成等效的“声致光栅”，实现对入射光的调制与控制。光束通过该光栅时发生衍射，其传播方向、强度、偏振、频率等光学特性发生变化，从而实现对光的控制。
可提供的声光器件/声光调制器/AOM的范围
|
器件类型 |
工作波长范围（nm） |
工作频率范围（MHz） |
其他典型参数 |
|
光纤声光器件 |
400-2000 |
0-1000（移频） |
消光比>50dB，光纤类型SM/PM |
|
空间声光器件 |
300-10600 |
10-1500 |
光孔径0.1-10mm，带宽0-100MHz |
工作频率：通常是MHz，指的是驱动声光器件工作的射频信号的频率。这个频率是加载到声光器件内部压电换能器上的射频电信号的频率。换能器将该电信号转换为同频率的超声波，在声光介质中传播。因此，工作频率=超声波频率。高频意味着更快的调制速度。
光纤声光调制器/光纤耦合声光调制器/空间声光调制器配套驱动器主要功能：
N型——数字调制/模拟调制/模拟+数字调制/外部射频输入/时钟监测输出
T型——光脉冲选择
V型/W 型——首脉冲抑制（R05，A05，FPS，PPK)
Q型——多路射频同源分路
R型——宽带快速扫频/多路射频同路输出

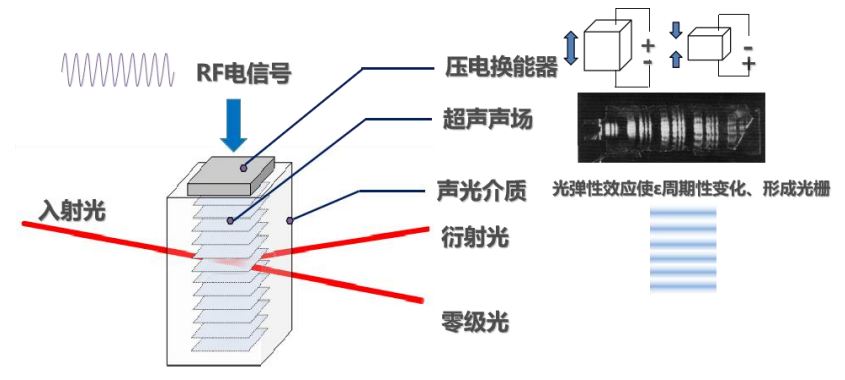

图：声光器件/声光调制器/AOM/光纤声光调制器/空间声光调制器衍射原理示意图
通过施加不同射频功率信号对光信号频率、幅度、方向进行处理，快速完成电、声、光信息的传递与转换，从而实现对光信号的强度调制、开关、偏转扫描、滤光、移频等功能：光强度调制、光移频、光开关、光束偏转/扫描、滤光。

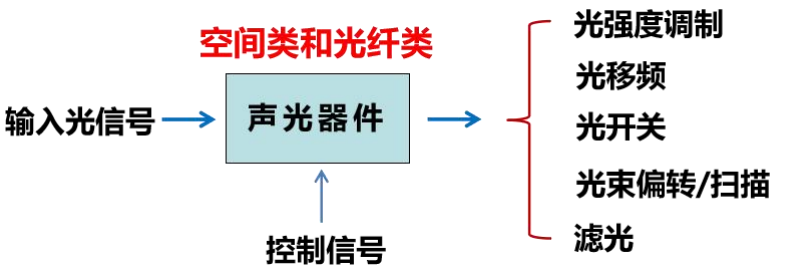

图：声光器件/声光调制器/AOM/光纤声光调制器/光纤耦合声光调制器/空间声光调制器基本功能
这些功能使得声光器件在光通信、激光加工、光谱分析、传感系统等领域具有广泛应用。主要特点：工作电压低、插入损耗小、响应速度快、偏振依赖小、带宽大、信息容量大、实时信号处理、分辨率高、寿命长、结构紧凑、易于集成。

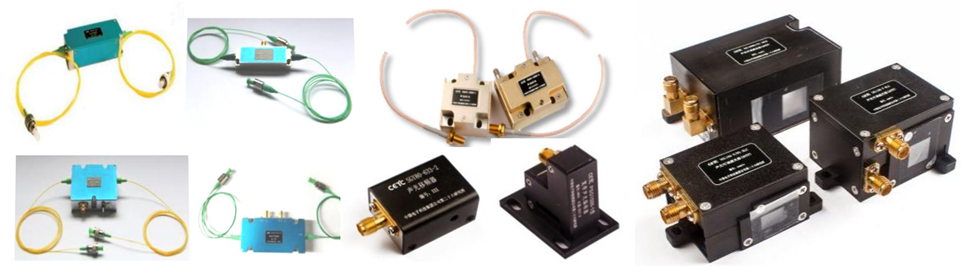

图：声光调制器产品一览
声光器件/声光调制器/AOM/光纤声光调制器/光纤耦合声光调制器/空间声光调制器的主要特点：工作电压低、插入损耗小、响应速度快、偏振依赖小、带宽大、信息容量大、实时信号处理、分辨率高、寿命长、结构紧凑、易于集成
声光器件/声光调制器/AOM产品分类：
根据光路结构，声光器件可分为以下两大类。
1. 光纤耦合类：光纤声光调制/移频器；光纤声光滤光器；适用于光纤传感、光通信、激光雷达等系统
2. 自由空间类：声光 Q 开关；声光调制/移频器；声光滤光器；声光偏转器；适用于激光加工、光谱仪、光学扫描等
光纤声光调制器/光纤耦合声光调制器/空间声光调制器的典型应用领域
声光调制器是一种通过电信号高速、精确控制激光的光电子器件。其主要功能与应用如下：
1. 光开关与脉冲控制
激光通断：用作高速光快门。
脉冲挑选：从连续光或脉冲串中提取单脉冲，用于超快激光系统。
强度调制：用电信号直接控制光强，用于激光显示与光通信。
2. 激光精密测量
外差干涉仪：引入固定频移，实现纳米级位移/振动测量。
冷原子物理：用于激光冷却、囚禁与操控原子，是原子钟与量子实验的核心。
3. 生物成像与光谱
共聚焦显微镜：实现快速点扫描与多波长激发。
光谱分析：作为可调滤波器，用于激光雷达与物质检测。
4. 工业加工
激光打标/雕刻：通过数字信号生成精密图案。
种子源调制：为工业激光器提供高质量脉冲种子光。
声光器件/声光调制器/AOM典型测试曲线：
光纤声光调制器/光纤耦合声光调制器：
图：典型光纤声光器件测试框图

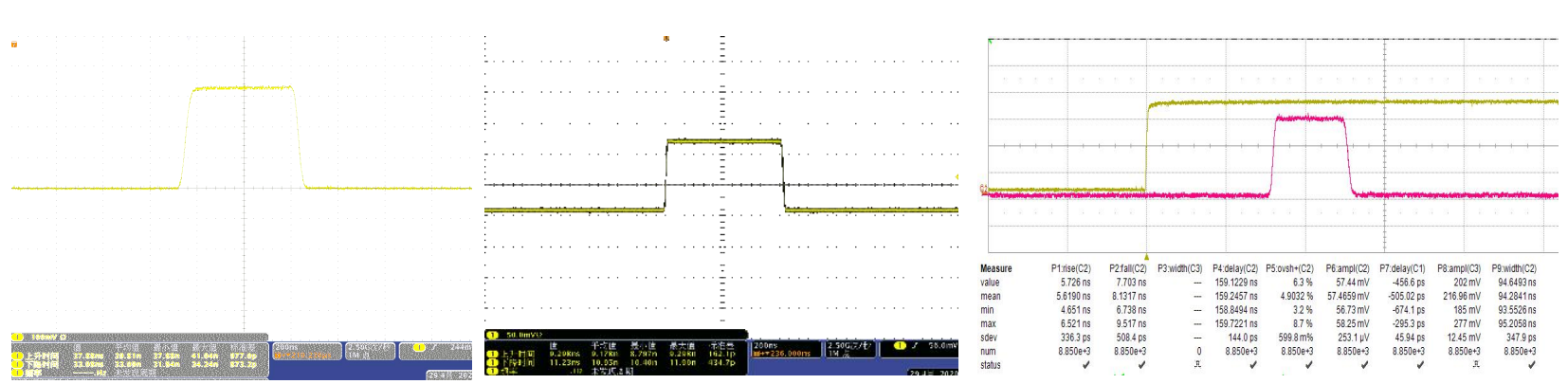

图：（1）光脉冲上升时间40ns （2）光脉冲上升时间10ns （3）光脉冲上升时间6ns
空间声光调制器：

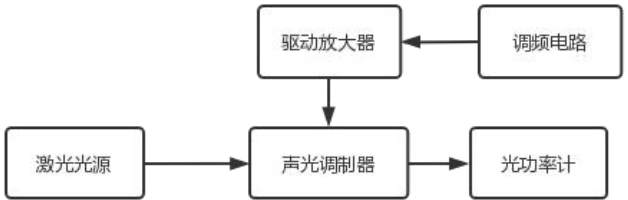

图：典型声光调制器测试框图

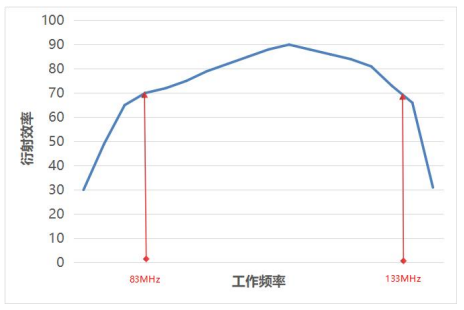

图：780nm——110M 产品衍射效率
声光滤光器：

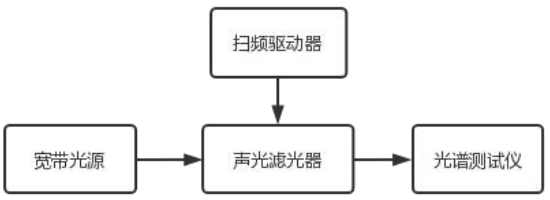

图：典型声光滤光器测试

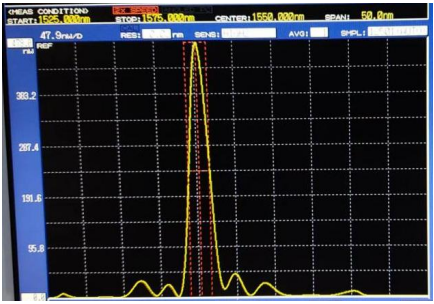

图：1550nm 光纤声光滤光器光谱分辨率
