700-900nm/450-1200nm超快激光色散补偿，GDD值-1000fs2到+1500fs2高色散超快反射镜，UFI

作者：维尔克斯时间：2026-1-28 9:35:51

钛宝石（Ti:Sa）飞秒激光系统之所以能够实现性能上的重大提升，很大程度上归功于色散控制光学元件的发展，尤其是啁啾反射镜的成熟应用。在克尔透镜锁模的钛宝石激光器中，利用具备特定群延迟色散设计的周期性多层介质反射镜，对腔内自相位调制与群延迟色散进行精细平衡与调控，从而使稳定产生亚10飞秒超短脉冲成为常规可实现的工作状态。

Ultrafast Innovations (UFI)色散镜的核心优势在于，它能够在极宽的波段内实现高反射，并同时精确调控反射光的相位（即色散）。这种高效率、高精度且结构简单的色散管理方式，是推动钛宝石激光系统突破极限、步入数飞秒乃至少周期前沿领域的关键技术。如今，基于先进啁啾镜设计的钛宝石超快激光系统，已能够稳定地输出强大的近单周期光脉冲。

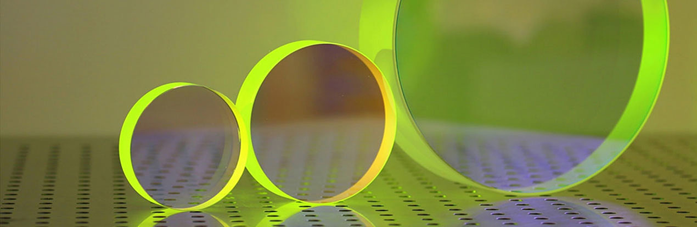

图：Ultrafast Innovations (UFI) 高色散超快反射镜/45° AOI 超快啁啾反射镜

Ultrafast Innovations (UFI)在450-1200nm下有：分束镜、宽带色散镜、宽带双角度色散镜、零群延迟色散宽带高反射镜、宽带高反射镜、宽带红外抗反射涂层、色散输入耦合器、色散镜、高反射率色散镜、高色散镜、高反射率高色散镜、高反射镜、高正色散镜、三阶色散镜(TOD)、薄膜偏振片、三阶色散二向色镜、宽带抗反射涂层、宽带互补对、正色散宽带互补对、宽带色散双角度镜、带三阶色散的宽带色散镜(TOD)、色散二向色镜、正色散镜、超宽带色散镜

450nm-1200nm高色散超快反射镜/超快啁啾反射镜

以下表格详细列出了各类用于飞秒激光系统的宽带色散管理光学元件。器件工作波长覆盖从450nm到1250nm的极宽范围，核心为宽带互补对与宽带双角度色散镜系列，它们可在超宽光谱（如600-1200nm）内提供精确可控的负色散（GDD值主要集中在-30至-150fs²区间），用于超宽带脉冲的压缩与色散补偿。同时，表格也包含适用于特殊角度的分束镜、薄膜偏振片以及覆盖可见至近红外的超宽带色散镜，为搭建及调试超宽带飞秒激光系统提供了全面的关键器件选型参考。

型号	CW（nm）	最小（nm）	最大（nm）	反射率（%）	GDD(fs2)	AOI(°)	偏振	备注
F1204	775	650	900	99	0	45	s	分束镜
F1601	800	650	950	-	-	72	s	分束镜
BS32	800	625	975	8	0	45	p	分束镜
BS71	725	525	925	33	0	5	p	分束镜
BS1412	725	500	950	99.98	-	45	s	分束镜
F1551	725	450	1000	5	-	0	p	分束镜
BS1631	800	500	1050	50	0	45	p	分束镜
BS2043	700	400	1000	30	0	45	p	分束镜
BS2044	700	400	1000	50	0	45	p	分束镜
BS1504	750	450	1050	50	0	55.47	p	分束镜
BS2042	725	400	1050	70	0	45	p	分束镜
CM71	750	500	1000	98	0	45	p	分束镜 (色散控制于550-610nm内)
AR550-1130	852	580	1125	0.5	0	0	p	宽带抗反射涂层
PC1321	835	700	970	99	-30	5	p	宽带互补对
PC1971_100	775	600	950	99	-100	5	p	宽带互补对
PC1971_50	775	600	950	99	-50	5	p	宽带互补对
PC150	765	570	960	99	-50	5	p	宽带互补对
PC2003	850	650	1050	99.7	-95	5	p	宽带互补对
PC1612	837.5	625	1050	99	-50	7	p	宽带互补对
CM2010	850	600	1100	99.5	-50	5	p	宽带互补对
PC45	825	550	1100	99	-40	7	p	宽带互补对
PC47	825	550	1100	98	-60	7	p	宽带互补对
PC5	825	550	1100	99	-40	5	p	宽带互补对
CM2012	900	600	1200	98.5	-50	5	p	宽带互补对
CM2112	900	600	1200	98.5	-50	5	p	宽带互补对
PC2020	900	600	1200	99	-50	7	p	宽带互补对
PC2151	875	500	1250	96	-40	5	p	宽带互补对
PC139_RC2	780	660	900	99	150	5	p	正色散宽带互补对
PC1451	825	650	1000	99.8	-70	5	p	宽带互补对
PC125	815	630	1000	99.7	-60	7	p	宽带互补对
PC1511	800	600	1000	99.9	-60	5	p,s	宽带互补对
PC1441	825	600	1050	99.7	-50	5	p	宽带互补对
PC52	825	600	1050	99	-50	5	p	宽带色散双角度镜
PC1411	700	450	950	99	-50	5	p	宽带色散双角度镜
PC139	770	660	880	99	-150	5	p	宽带色散镜
CM63	860	720	1000	99	-150	5	p	宽带色散镜
PC1541	800	650	950	99.3	-35	5	p	宽带色散镜
PC40	850	730	970	99	-50	0	p	带三阶色散的宽带色散镜(TOD)
PC1306	800	680	920	99	-120	5	p	宽带双角度色散镜
PC84	825	650	1000	99	-70	5	p	宽带双角度色散镜
PC75	700	500	900	99	-40	5	p	宽带双角度色散镜
PC108_RC1	825	600	1050	99.5	-50	5	p	宽带双角度色散镜
PC93	875	650	1100	99	-40	5	p	宽带双角度色散镜
PC37_4	720	480	960	99	-40	5	p	宽带双角度色散镜
PC37_1	700	450	950	99	-30	5	s	宽带双角度色散镜
PC37_2	700	450	950	99	-30	5	s	宽带双角度色散镜
PC37_3	700	450	950	98	-30	5	p	宽带双角度色散镜
PC1334_RC4	750	500	1000	98	-40	5	p	宽带双角度色散镜
PC42	750	500	1000	99	-45	5	p	宽带双角度色散镜
PC32	800	550	1050	99	-40	5	p	宽带双角度色散镜
PC1332	725	450	1000	99	-40	5	p	宽带双角度色散镜
PC122	775	500	1050	94	-50	5	p	宽带双角度色散镜
PC70	775	500	1050	99	-40	5	p	宽带双角度色散镜
PC41	820	700	940	99	-60	5	p	色散二向色镜
CM1483	775	650	900	99.7	-65	0	p,s	色散镜
CM68	862	725	1000	99.5	-70	45	p	色散镜
PC1916	800	650	950	99.8	-100	5	p	色散镜
CM2101	900	750	1050	99,9	-100	9	p	色散镜
PC1831	875	750	1000	99.9	-100	5	p	高反射率色散镜
HRVLT	700	460	940	98	-	45	p	高反射镜
HD1561	845	710	980	99.8	100	5	p	高正色散镜
CM1512	900	700	1100	99.5	100	5	p,s	正色散镜
TOD1	850	700	1000	99	0	10	p	三阶色散镜 (TOD)
TOD11	825	625	1025	99.5	0	10	p	三阶色散镜 (TOD)
F1402_RC1	775	650	900	90	-	75	s	薄膜偏振片
F1402_RC2	775	650	900	90	-	75	s	薄膜偏振片
F1502	775	650	900	93	-	75	s	薄膜偏振片
CM65	825	450	1200	94	-30	5	p	超宽带色散镜

GDD (fs²) = Group Delay Dispersion 群延迟色散 (fs²)：衡量超短激光脉冲中不同频率成分在时间上散开程度的物理量，单位为飞秒平方 (fs²)。正值和负值表示不同类型的色散。

AOI = Angle of Incidence入射角 (度)：指入射光线与光学元件表面法线（垂直于表面的假想线）之间的夹角，单位为度 (°)。您写的 "Angle of normal Incidence" 是 "Angle of Incidence" 的另一种说法，意为“相对于法线的入射角”。

700nm–900nm的高色散超快反射镜/超快啁啾反射镜

以下表格系统汇总了钛宝石（Ti:Sa）飞秒激光系统中的核心色散管理光学元件参数。所有镜片工作中心波长集中于750-900nm范围，反射率普遍高于99%，旨在实现极高的光路效率。核心器件为高色散镜，提供从-1500fs²到+250fs²的宽范围群延迟色散值，其中负色散镜占主导，用于精确补偿腔内正色散、压缩脉冲至飞秒量级。同时，表格也包含分束镜、高反镜、偏振片等基础功能元件，入射角覆盖0°至45°，为构建完整的超快激光光路提供了全面的器件选择。

型号	CW（nm）	最小（nm）	最大（nm）	反射率（%）	GDD(fs2)	AOI(°)	偏振	备注
BS1551	850	845	855	99	-	45	s	分束镜
F1307	800	750	850	50	0	10	p	分束镜
F1203	800	720	880	99	0	45	p	分束镜
F1309	810	720	900	99	-	45	s	分束镜
F1401	900	800	1000	99.99	-	15	p	分束镜
CM1331	800	760	840	99	-30	0	p	宽带色散镜
PC1305_RC2	780	690	870	99	150	-	p	宽带双角度色散镜
DA2	780	680	880	99	-100	5	p	宽带双角度色散镜
CM61	800	700	900	99	0	5	p	零群延迟色散宽带高反射镜
CM81	800	700	900	99	0	5	p	零群延迟色散宽带高反射镜
HR1201	810	720	900	99	0	45	s	宽带高反射镜
AR770	790	770	810	1	0	0	p	宽带红外抗反射涂层
CM347	800	750	850	99.98	-80	3	p	色散输入耦合器
HD2222	800	700	900	99,5	-150	5	p,s	色散镜
HD1610	850	750	950	99.8	-150	5	p	色散镜
c	800	700	900	99	-50	5	p	高反射率色散镜
PC148	860	760	960	99	-50	5	p	高反射率色散镜
HD2002	780	760	800	99.9	-1500	5	p	高色散镜
HD1607	780	755	805	99.94	-1000	5	p,s	高色散镜
HD15	805	780	830	99	-1300	5	p	高色散镜
HD1603	777.5	750	805	99.95	-1000	5	p,s	高色散镜
HD1631	800	770	830	99.8	-700	3	p	高色散镜
HD68	805	775	835	99.5	-1000	5	p	高色散镜
HD1441	720	680	760	99.8	-500	5	p,s	高色散镜
HD2012	800	760	840	99.95	-700	5	p	高色散镜
RHD4	795	750	840	99	-500	10	p	高色散镜
HD1401_RC1	775	725	825	99	-450	5	p	高色散镜
HD1401_RC2	775	725	825	99	450	5	p	高色散镜
HD31	785	730	840	99.7	-500	10	p	高色散镜
HD1942	795	740	850	99.7	-400	45	p	高色散镜
HD1608	780	720	840	99.8	-300	20	p	高色散镜
CM101	805	730	880	99	-115	7	p	高色散镜
HD1342	780	700	860	99	-275	45	p	高色散镜
HD116	785	700	870	99	-250	7	s	高色散镜
HD111	795	710	880	99	-270	7	p	高色散镜
HD1321	815	730	900	99	-180	5	p	高色散镜
HD1858	787.5	700	875	99.8	-300	5	p	高色散镜
HD58	785	690	880	99.5	-275	7	p	高色散镜
HD67	785	690	880	99.5	-320	5	p	高色散镜
HD1601_v2	700	600	800	99.5	-150	7	p	高色散镜
HD7101	850	750	950	99.8	-180	5	p	高色散镜
HD1704	837.5	750	925	99.95	-175	5	p	高反射率高色散镜
UHR301	700	660	730	99.97	0	0	p	高反射镜
CM1321_RC2	805	770	840	99.95	0	0	p	高反射镜
CM1322_RC2	885	850	920	99.8	0	0	p	高反射镜
UHR99	795	750	840	99	0	0	s	高反射镜
UHR21	800	750	850	99	-8	0	p	高反射镜
UHR22	800	750	850	99	-7	2	p	高反射镜
UHR24	800	750	850	99	0	0	p	高反射镜
HR1901	800	740	860	99.99	0	45	p,s	高反射镜
HR2005	800	700	900	99.99	0	45	s	高反射镜
PD51	807	775	840	99	1000	5	p	高正色散镜
PD1602	800	750	850	99.92	250	5	p	高正色散镜
PD1404_RC1	822	765	880	99	200	5	p	高正色散镜
PD5	795	730	860	99	150	5	p	高正色散镜
PD1521	805	730	880	99.8	250	5	p	高正色散镜
TOD51	800	750	850	99	0	5	p	三阶色散镜(TOD)
TOD9	800	740	860	99	0	7	p	三阶色散镜(TOD)
BS1311_RC2	850	840	860	99.99	-	45	s	薄膜偏振片
UHR23	785	760	810	99	0	3	p	三阶色散二向色镜
HD1403_RC2	785	720	850	99	0	0	p	-
