本手册主要讲解 AeroDIODE CCS 系列激光二极管驱动器的安装与使用方法，包含硬件接线、软件安装、参数配置以及激光出射操作等内容。该系列驱动器可适配蝶形、TO 封装激光器及 SOA 驱动，支持脉冲与连续两种工作模式切换，同时具备电流限幅保护、温度控制等功能。操作前需佩戴防护装备，正确安装激光器并设置电流限值，确保互锁跳线插入。通过专用软件可精确配置脉冲参数、偏置电流和工作温度，保障设备安全运行并优化激光输出性能。
注意：与CCS配合使用的兼容激光二极管可提供高达数瓦的相干LASER辐射。在使用CCS驱动器驱动激光二极管时，请始终佩戴防护眼镜并遵守激光二极管供应商提供的安全说明。
警告：不要尝试打开或拆卸驱动器模块的盖子，操作时注意避免冲击；光纤易碎，小心处理，避免拉拽；请勿自行维护和改装驱动器，相关维护和服务应由AeroDIODE进行；
硬件安装
安装前准备：
1. 佩戴合适的、功能正常的防静电腕带；
2. 佩戴激光安全护目镜；
3. 在处理激光二极管之前，确保驱动器未通电；
蝶形封装激光二极管安装
CCS驱动器专为驱动带有内部监控光电二极管和热电冷却器的蝶激光二极管（14引脚）而设计。激光二极管输出光纤必须穿过CCS封装。注意：使用扭矩螺丝刀安装二极管，并请参考二极管规格中给出的最大允许扭矩（通常在15-18cNm左右）。CCS须适配蝶型激光二极管：标准CCS适配的是1型引脚激光二极管。对于2型引脚激光二极管，有特殊版本可供使用，当产品设计用于2型时，外壳上会贴有TYPE‑2标签。
1.移除蝶形支架上的螺丝（如有）
2.将激光二极管引脚插入插座，并确保没有弯曲、卡住或接触其他引脚；
3.使用之前移除的螺丝将激光二极管固定到驱动器上；
4.锁定插座；
5.插入驱动器，并在几秒钟后确保产品正面没有报警LED处于“开”状态。如果其中一个报警在4秒后仍然“开”，请拔出设备并检查蝶形引脚连接。
6.打开软件；
7.通过查看激光二极管数据表上的“标称”电平，在接口上设置该二极管的最高电平。
非蝶形激光二极管安装（TO封装等）

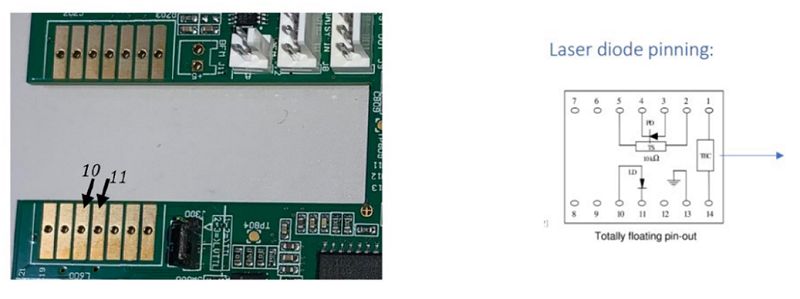

CCS可以垂直放置，使激光二极管水平发射。如果使用标准非蝶型封装激光二极管（如TO封装），则可以订购不带蝶形安装插座的CCS。这允许将激光二极管直接焊接到电路板焊盘上。阳极必须焊接到引脚10上，阴极焊接到引脚11上（见图下方，通过类比蝶形封装的引脚10和11的固定方式）。

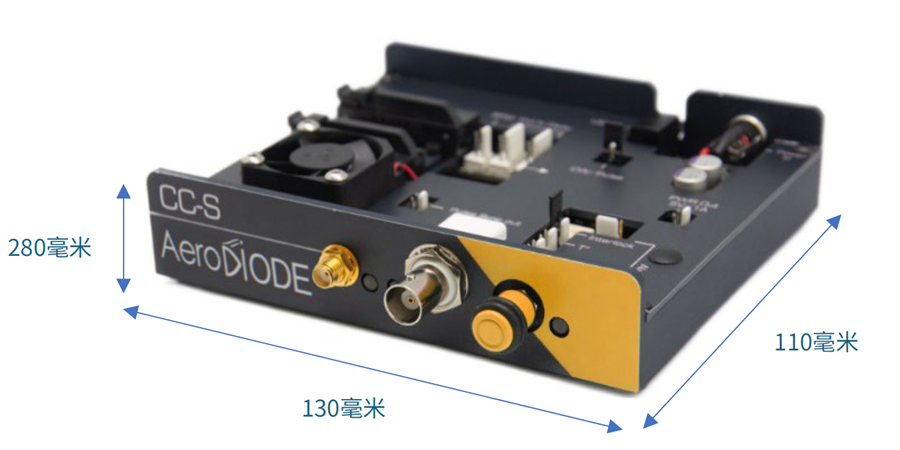

包装内容：
一般CCS包裹内包含：
-1台CCS主驱动器；
-1个直流电源（12V DC/4A）；
-1根USB‑Jack FTDI线缆；
-1个USB密钥，包含“AeroDIODE控制软件套件”、相关测试报告和PDF版用户手册

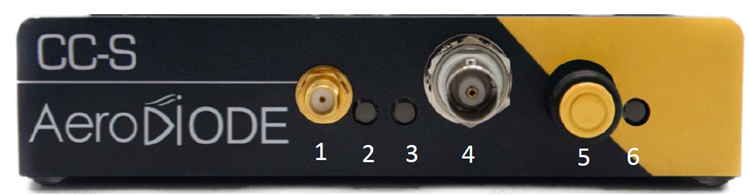

产品正面视图
1.TTL/LVTTL输入脉冲指令/触发；SMA TTL/LVTTL输入电压连接器。信号必须在0至+3.3V之间。
2.电源报警指示灯；红色LED指示最大峰值电流等级已达到。如果红灯亮起，请使用软件或通过#4/#5控制降低电流等级。
3.温度报警指示；红色LED指示激光二极管温度未达到
4.功率调节模拟输入；BNC输入电压连接器（从0V到+5V，对应于0‑100%的CW操作最大平均电流设置或脉冲操作最大峰值电流）用于峰值功率调节。
5.Si旋钮用于功率调节（手动）；旋钮用于峰值功率调节。
6.电源指示灯；蓝色LED指示设备已通电。

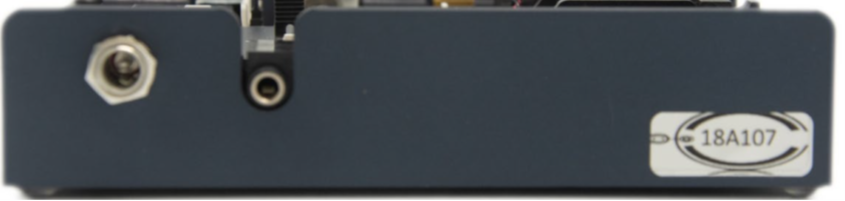

设备后视图
1.直流电源输入(+12 V/+24 V)；输入连接器用于直流电源。仅使用提供的直流电源。
2.USB输入；3.5mm输入插孔用于连接CCS驱动器与电脑。请使用随设备附带的专用USB线缆。

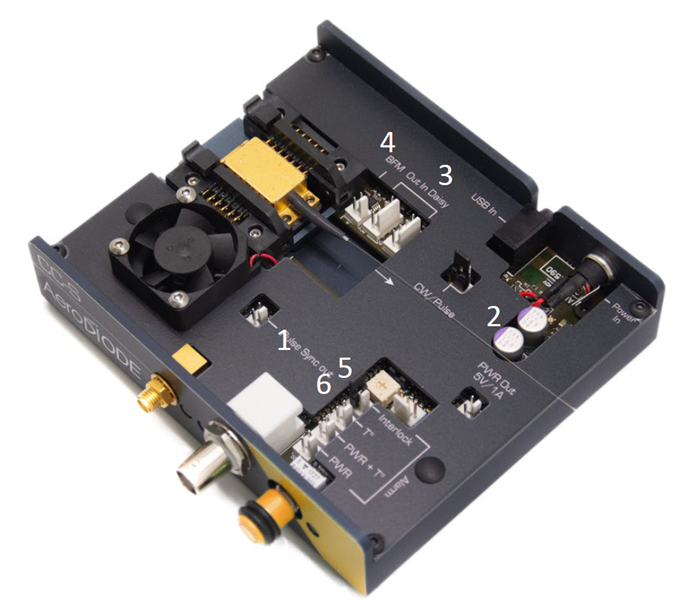

设备顶视图
1.脉冲同步输出；同步输出信号。这个Molex输出是CCS逻辑驱动的LVTTL副本信号。
2.脉冲/连续波选择器；2‑配置控制工作模式。跳线选择连续波（CW）模式，无跳线选择脉冲模式。可随时切换（无需关闭模块电源）。
3.Daisy输出；Molex连接器用于串联多个CCS驱动器或同一系列的任何其他ALPhANOV产品（CCM、PDM、中央等）。左侧为Daisy输入，右侧为输出。
4.背面监测器连接器；Molex连接器用于激光二极管背面监测器输出。
5.互锁；输入连接器用于互锁控制。它必须有跳线才能实现激光发射。
6.报警监控；用于报警状态（温度‑电源和温度‑电源）监控的Molex连接器。该信号是反向TTL，因此+5 V的输出电压水平对应于报警关闭。
SOA驱动安装

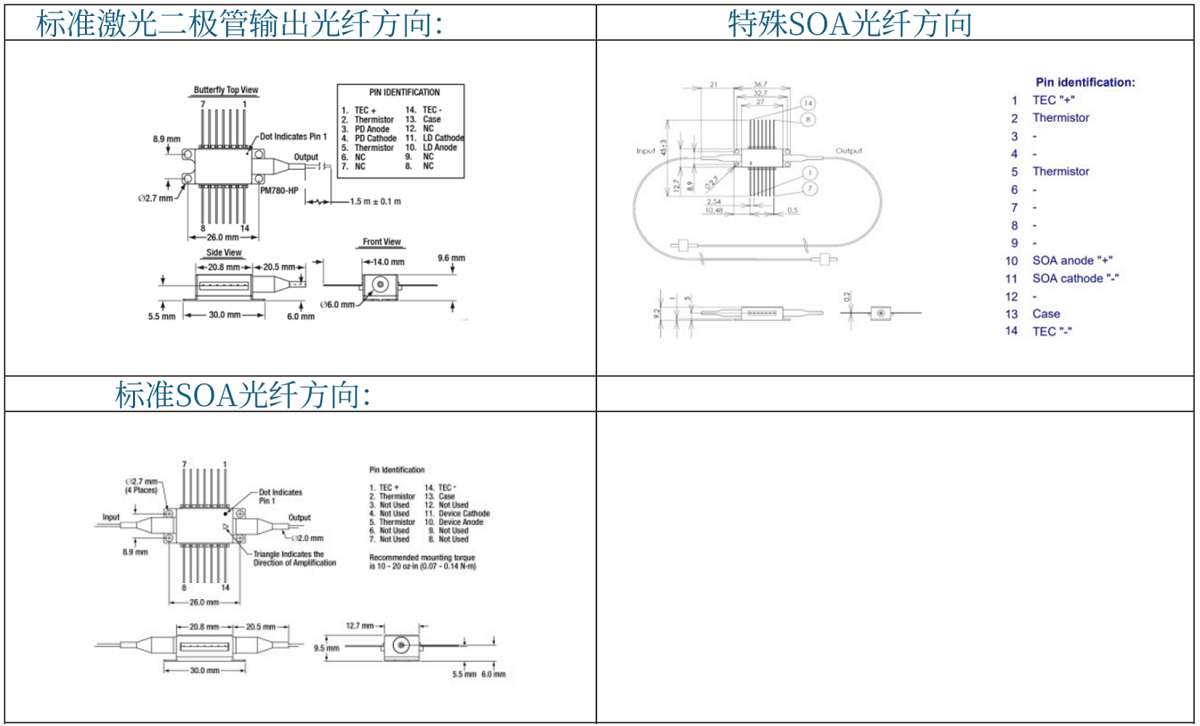

注意：如果使用SOA驱动，请确保SOA按正确方向安装。参考SOA的引脚（下方，右侧）并与标准Type1激光二极管（下方，左侧）进行比较，验证SOA正极和负极是否连接到SOA驱动正确的焊盘：
在上述示例中，可以看到左侧激光二极管的纤芯输出（参见CCS图片中的纤芯方向）对应SOA的输入。有些SOA的纤芯输出指向右侧，而有些SOA的纤芯输出指向左侧（如上图右上方的那个）。
软件安装
安装期间，应拔下CCS USB专用线缆。
双击setup.exe运行安装程序。控制软件和USB线缆的驱动程序将被安装。可能需要重启计算机以完成安装。
- 软件安装完成后，将USB线缆插入计算机的USB端口；
- 接下来，将3.5毫米插头插入CCS的USB输入母接口；
- 将CCS电源连接到CCS激光二极管驱动器以开启；
点击开始菜单中位于“ALPhANOV控制软件”的项以运行CCS控制软件。此时将出现一个窗口：
单击连接以开始CCS硬件检测。软件自动检测任何USB连接的CCS。每个连接的CCS驱动都会出现一个新窗口。

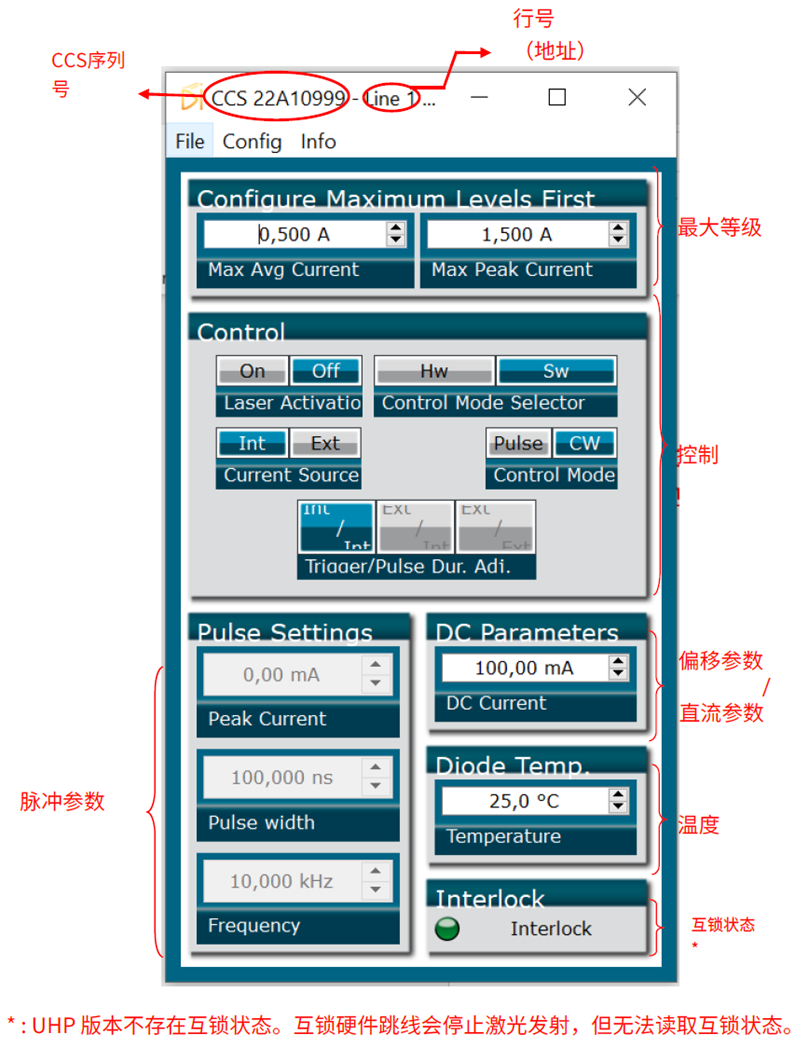

窗口分为六个部分：
- 平均电流和峰值电流最大值可在“最大电平”部分设置。这些参数必须根据激光二极管规格和最大额定值正确选择。如果最大峰值电流低于最大平均电流，则无法进行连续波（CW）操作；
- 控制部分中的触发器用于选择工作模式；
- 脉冲参数部分中的数字框用于配置脉冲宽度、幅度和重复频率；
- 偏移参数（仅脉冲模式）或直流参数（仅连续波模式）用于配置直流电流（脉冲模式中的偏移）；
- 温度数值框用于设置激光二极管温度；
- 当互锁连接器插入时，互锁状态为ON（绿色）；
产品序列号位于窗口左上角。行号（地址）位于右上角。
设置限制
CCS激光二极管驱动器包含硬件过流保护，需要在驱动激光二极管前进行设置。此保护在以下情况下生效：
- 平均电流值
- 峰值电流值
在将激光二极管插入CCS插座之前，请将这些值配置为激光二极管供应商推荐的最大值。默认情况下，这些值被设置为0，因此驱动器不会提供电流。您必须更改这些值以启用驱动器输出。
平均电流保护设置激光二极管平均电流的最大值输出。此保护基于对通过激光二极管的平均电流的硬件测量。
当平均电流水平达到输入的最大值时，驱动器输出电流会暂时停止。在这种情况下，报警；输出电平为低（保护已激活）。然后，由于没有电流通过二极管，平均电流被测量为0，激光发射将自动重新启动。
因此，如果一个参数（电流、脉冲宽度或频率）没有改变（更小），激光二极管发射将是一系列的启用/禁用。
峰值电流保护限制了激光二极管的最大峰值电流值。
运行模式

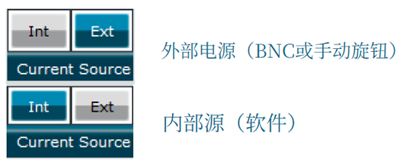

1.电流源；这个双位置开关控制电流源。

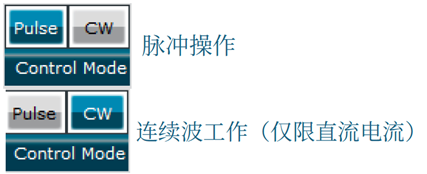

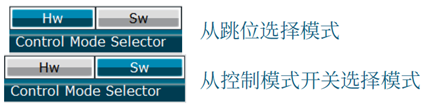

2.控制模式选择器；这两个位置开关控制模式选择器
3.控制模式；这两个位置若控制模式选择器为Hw，则从跳位读取工作模式，否则允许选择激光模式

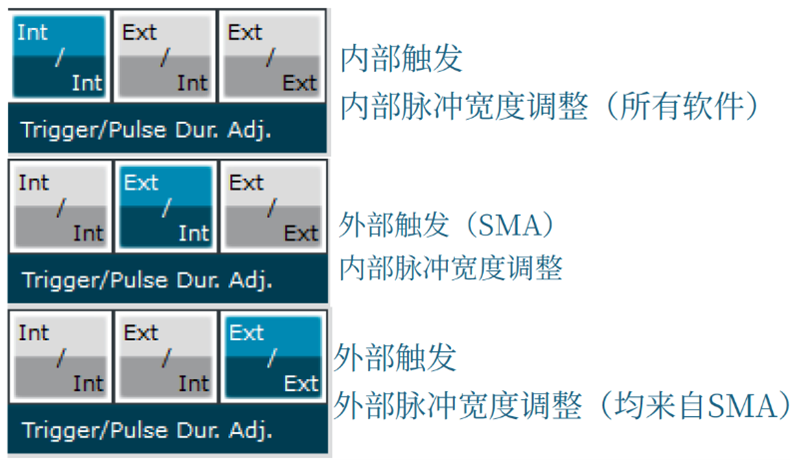

4.触发和脉冲宽度选择；这个三位开关控制触发和脉冲宽度调整。它仅在脉冲工作模式下有效。
- 如果选择Int/Int，频率和脉冲宽度由软件配置。
- 如果选择Ext/Int，则信号由SMA输入上的数字信号从外部触发。脉冲宽度由软件配置。
- 如果选择Ext/Ext，输出光信号由SMA接口上的数字输入信号控制。
5.脉冲参数
脉冲参数仅当选择脉冲操作时才能修改。
这些数值框中可输入的值是有限的。这些限制主要取决于波长和最大允许光功率等各种参数。
6.偏移/直流电流；此项可在脉冲和连续波操作中设置。它决定了流经激光二极管的连续电流。
二极管电流通过图（软件参数：偏移电流= 50mA，峰值电流= 200mA，脉冲宽度= 5ns）
7.温度；此选项配置激光二极管的内部温度。（范围：15摄氏度/50摄氏度）
8.激光开启；启用/禁用激光发射。
菜单栏
- File
Load parameters：点击此项以加载包含操作参数的.txt文件。
Save parameters：点击此项可将当前参数保存为.txt文件。该文件可以使用“加载参数”菜单项加载。
Exit；关闭窗口。在软件关闭前会要求确认：软件停止后激光状态可以是激活或非激活。
-Config
General Config：密码保护，请向我们申请密码。
Starting Mode：警告：一种启动模式允许在通电时通过直接激光配置产品，用于特殊的OEM集成。此配置受密码保护，该密码不得与未接受过与ClassIV激光发射相关的激光安全问题培训的人员共享。请联系我们获取此密码。
低警报：模块启动时无激光发射，电流级别为0mA，警报设置在低级别（平均100mA，峰值电流500mA）
零电流：模块启动时无激光发射，电流级别为0mA，警报设置在用户先前保存的相同电流级别。
上一个（默认模式）：模块启动时无激光发射，电流级别和警报级别与用户先前设置并保存的相同。
上一个OEM：模块以用户之前设置并保存的完全相同配置启动。如果激光是开启状态，电源接通时激光也会保持开启。
Save：点击此菜单项将当前操作参数保存到CCS内部存储器中。这些参数将被保存为闪存中的默认参数，并在下次通电时（即使CCS驱动器未连接到PC）被驱动器检索。请注意，如果激光状态处于激活状态且参数已保存到内存中，则在关机后激光将有效。
- Info：显示当前版本和内部参数的信息。
- Help：加载此帮助文件。
