在使用Layertec反射镜的过程中，用户常会关心一个问题：激光反射镜能否不按厂家指定的入射角使用？当反射镜倾斜入射时，反射率是否会发生改变？本文将结合 “经验法则” 与相关曲线，简要说明反射镜倾斜入射后，入射角对其反射率及中心波长的影响。
s-偏振与p-偏振的分离(入射角对反射率的影响)：
Rmax(λ) = f(AOI)
当入射角AOI产生变化时，S偏振和P偏振会产生分离，这里的分离是对于S偏振和P偏振的激光，反射率会产生不同的变化。如下图所示，当入射角开始变化时，S偏振和P偏振在接近3°时开始分离，10°时很明显的分开，P偏振的反射率开始下降。
入射角对中心波长和反射率的影响总结如下(角度不对，波长位移、反射下降、偏振分离)：
0° 高反镜尽量不要斜用
斜入射>10°，反射率开始明显掉
入射角越大，波长越往短波跑（位移）
粗略记：λ(θ) ≈ λ₀・cosθ
高反镜：角度不对→反射率下降+偏振敏感
非正入射会产生偏振化
增透膜（AR）也有角度
偏离指定的入射角AOI，反射变大，透射下降
LAYERTEC介质反射镜Dielectric Mirrors——非法线入射：
Layertec反射镜的法线入射（AOI是0°），非法线入射（AOI>0°，反射镜倾斜入射），当选择特定AOI入射角的激光反射镜时，激光反射镜不按照指定入射角入射，那么中心波长会产生位移，反射率也会产生变化。
中心波长（CWL）随入射角（AOI）的变化：

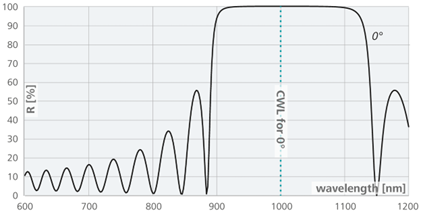

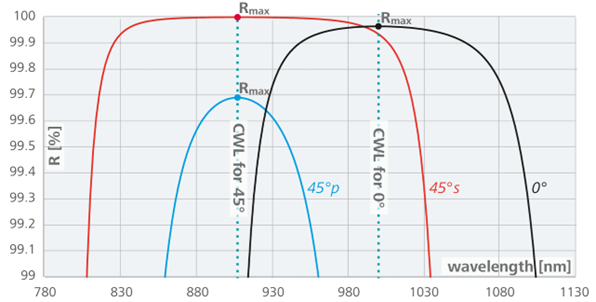

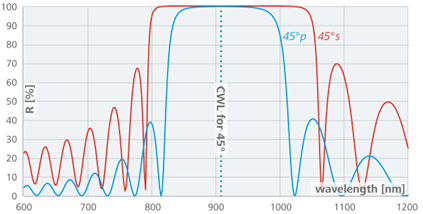

如下图所示，当Layertec反射镜倾斜入射，入射角从0°变化到45°时，中心波长从1000nm位移到了900nm。另外，入射角对反射率的影响也较为明显，其中，S偏振和P偏振的带宽产生了变化，S偏振变宽，P偏振变窄。中心波长1000nm，P偏振处，反射率也下降到了80%，但对于S偏振，反射率未产生明显变化。
当入射角AOI变化时，中心波长会产生位移，反射镜的反射率因不同情况而产生不同的差异。
CWL
s-pol.=CWL p-pol.（针对相同的AOI）
LAYERTEC光谱特性的修改：
增加AOI的影响
- HR范围向短波长偏移
- HR范围变宽
- HRp范围变窄
- CWL处Rs值增大
- CWL处Rp值减小
带AOI的中心波长转换(CWL Shift with AOI)：
CWL=f(AOI)

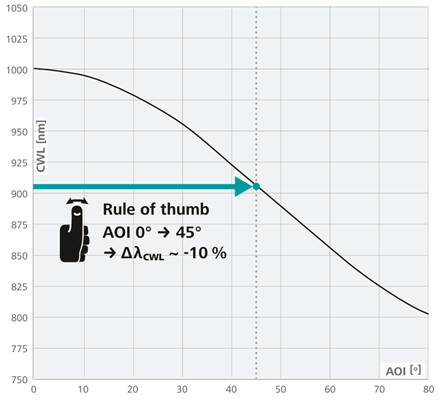

如下图所示，根据经验法则(Rule of thumb)，当AOI从0°变化到45°，中心波长大概位移10%。
请注意，此处显示的图示为数值计算结果。若采用不同方法，实际数值可能发生变化。但整体行为特征（包括经验法则Rule of thumb）保持不变。
