涩谷光学金相明场物镜系列搭载CFI无限远校正光学系统，放大倍率为5倍至100倍，数值孔径0.13–0.8，工作距离2–11.5mm，分辨率0.34–2.12μm，焦深±0.4～±16.3μm。该系列物镜齐焦距离45mm，成像透镜焦距200mm，视场直径φ25mm，可适配1/2英寸相机成像，可满足高精度金相组织的观测与分析使用。

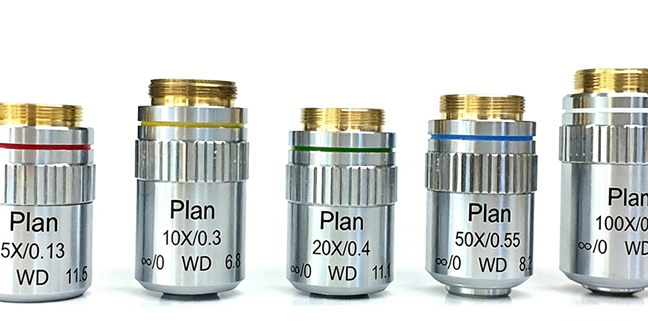

涩谷光学/ Shibuya金相显微镜明场物镜，明场金相物镜参数表
|
型号 |
倍率 |
数值孔径 NA |
工作距离 WD |
焦距 F |
分辨率 R |
焦深 DOF |
目镜视野 (φ25) |
1/2英寸相机 (4.8×6.4mm) 视野 |
|
LDJ5 |
5倍 |
0.13 |
11.5 mm |
40 mm |
2.12 μm |
±16.3 μm |
φ5 mm |
0.96 × 1.28 mm |
|
LDJ10 |
10倍 |
0.3 |
6.8 mm |
20 mm |
0.92 μm |
±3.1 μm |
φ2.5 mm |
0.48 × 0.64 mm |
|
LDJ20 |
20倍 |
0.4 |
11.1 mm |
10 mm |
0.69 μm |
±1.7 μm |
φ1.25 mm |
0.24 × 0.32 mm |
|
LDJ50 |
50倍 |
0.55 |
8.2 mm |
4 mm |
0.5 μm |
±0.9 μm |
φ0.5 mm |
0.1 × 0.13 mm |
|
LDJ100 |
100倍 |
0.8 |
2 mm |
2 mm |
0.34 μm |
±0.4 μm |
φ0.25 mm |
0.05 × 0.06 mm |
明场金相物镜用明场物镜包括以下特点：
-CFI光学系统（采用物镜独立校正倍率色差的无限远校正光学系统）
-高NA值且长工作距离
-齐焦距离45mm，成像透镜焦距200mm，视野φ25mm

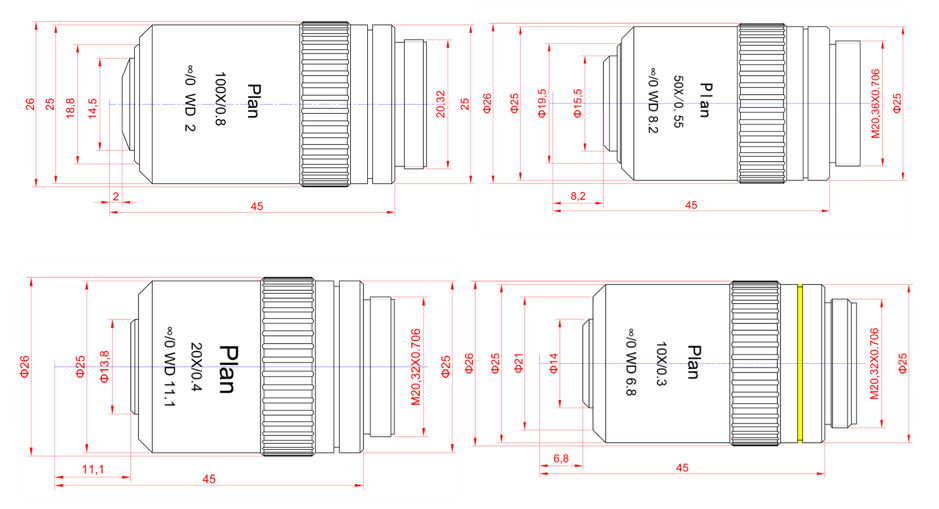

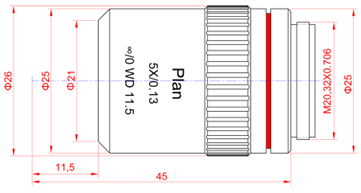

Shibuya/涩谷光学金相显微镜明场物镜，金相明场物镜外形尺寸图
