作者：维尔克斯 时间：2026-3-18 10:46:17
LED‑BD‑M Plan系列明暗场LED照明物镜，搭载无限远校正光学设计，单只物镜可同步实现明场与暗场观察，齐焦距离统一为95mm。在可见光波段，该系列标配白色LED环形光源，提供5倍（NA0.13/工作距离45mm）、7倍（NA0.22/工作距离35.4mm）两款规格；近红外波段则标配1450nm LED环形照明，涵盖5倍（NA0.13/工作距离33.2mm）、10倍（NA0.28/工作距离28.1 mm）、20倍（NA0.42/工作距离20mm）三种倍率，同时支持950nm、1050nm、1250nm、1650nm等多波段波长定制。本文汇总了该系列物镜的分辨率、焦深、视场等全套技术参数，可满足半导体检测、工业显微成像等科研及工业领域的应用需求。

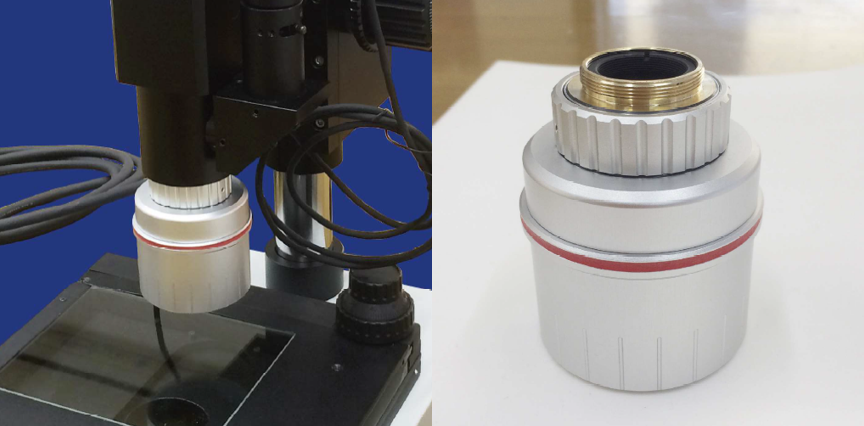

涩谷光学近红外明暗场LED照明物镜型号包括以下特点：
-标配 1450 nm LED 环形照明
-单台物镜同时支持明场与暗场观察
-无限远校正光学系统
-同焦距离：95 mm
-除标准 1450 nm 外，还可支持 950 nm、1050 nm、1250 nm、1650 nm
Shibuya近红外LED照明明暗场物镜/ LED照明明暗场物镜参数表
|
型号 |
倍率 |
数值孔径 NA |
工作距离 WD (mm) |
焦距 F (mm) |
分辨率 R (μm) |
焦深 DOF (μm) |
视野 φ25 目镜 (mm) |
1/2英寸相机 (4.8×6.4mm) 视野 (mm) |
|
LED-BD-NIR-M5 |
5倍 |
0.13 |
33.2 |
40.0 |
2.12 |
±16.3 |
φ5 |
0.96 × 1.28 |
|
LED-BD-NIR-M10 |
10倍 |
0.28 |
28.1 |
20.0 |
0.98 |
±3.5 |
φ2.5 |
0.48 × 0.64 |
|
LED-BD-NIR-M20 |
20倍 |
0.42 |
20 |
10.0 |
0.65 |
±1.6 |
φ1.25 |
0.24 × 0.32 |
※ 分辨率及焦深均以波长 0.55 μm 为计算基准。

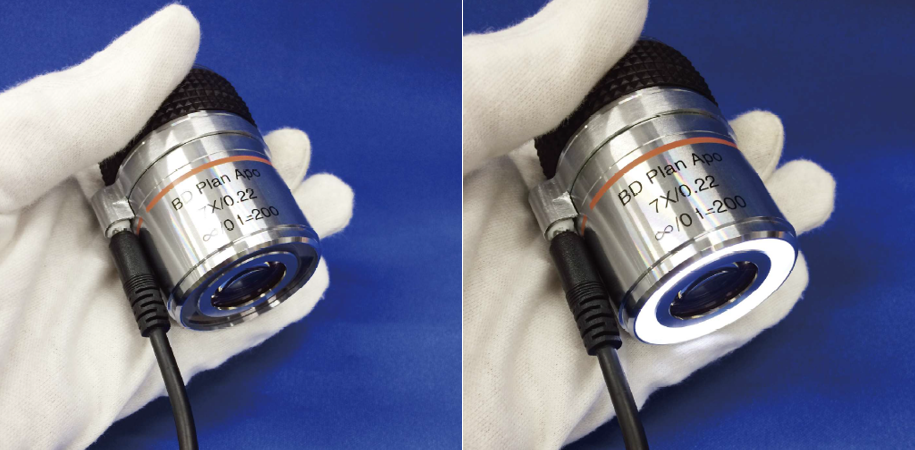

Shibuya可见光明暗场LED照明物镜LED-BD-M Plan系列包括以下特点：
-标配白色LED环形照明
-无限远校正光学系统
-单台物镜同时支持明场与暗场观察
-同焦距离：95 mm
涩谷光学可见光明暗场LED照明物镜LED-BD-M Plan参数表
|
型号 |
倍率 |
数值孔径 NA |
工作距离 WD (mm) |
焦距 F (mm) |
分辨率 R (μm) |
焦深 DOF (μm) |
视野 φ25 目镜 (mm) |
1/2英寸相机 (4.8×6.4mm) 视野 (mm) |
|
LED-BD-M5 |
5倍 |
0.13 |
45 |
40.0 |
2.12 |
±16.3 |
φ5 |
0.96 × 1.28 |
|
LED-BD-M7 |
7倍 |
0.22 |
35.4 |
28.6 |
1.25 |
±5.7 |
φ3.57 |
0.69 × 0.91 |
※ 分辨率及焦深均以波长 0.55 μm 为计算基准。
