在紫外工业相机领域，日本ARTRAY是颇具知名度的品牌，其紫外相机系列产品正是为解决上述难题而打造。以ARTCAM-487UV这款机型为例，它搭载了索尼IMX487背照式CMOS传感器，针对200-400nm紫外波段做了专项优化。背照式结构能避免正面电路对紫外光线的吸收，让相机在深紫外波段的量子效率大幅提升，250-340nm波段量子效率可达40%以上。该相机具备2848×2848（约810万像素）的高分辨率，像元尺寸4.65μm，结合全局快门技术，可在38fps的帧率下捕捉高速、无畸变的图像，非常适合在线检测。ARTRAY相机通常配备专用的紫外镜头，采用石英玻璃等材料并优化抗反射涂层，在200-400nm波段实现≥80%的透光率，确保紫外成像信号的高效采集。
具体应用场景与ARTRAY实践案例
-光刻与掩模版检测
这是高分辨率紫外成像系统，尤其是深紫外相机最重要的应用领域。在光刻过程中，掩模版上的任何微小缺陷都会被复制到晶圆上。利用DUV波长的紫外光对掩模版进行成像，可以高效地检测出远小于可见光波长极限的缺陷，如图案边缘粗糙度、微小颗粒污染、相位缺陷等，确保光刻图案的精确转移。
ARTRAY紫外相机应用实例：ARTRAY的紫外相机可用于光刻胶残留与剥离效果检测。其方案采用近紫外（UVA，320-400nm）波段的高分辨率相机（如1200万像素级别），搭配365nm紫外环形光源。未完全剥离的光刻胶对365nm紫外光的吸收率远高于硅基底，利用这种吸收差异，ARTRAY相机可以生成高对比度的灰度图像，精准识别≥0.1μm的透明或近色光刻胶残留。实际应用中，全区域扫描一片晶圆仅需约2分钟，检出率可达99.3%，能将因残留导致的芯片短路率从7%显著降低至0.4%。
-晶圆表面微观污染检测
微小的表面有机残留、金属颗粒等污染物在可见光下难以发现，但在特定波长紫外光激发下会产生特征荧光。例如，有机污染物在254nm深紫外光照射下会发出荧光。
ARTRAY紫外相机应用实例：针对此场景，需选用对深紫外（UVC，200-280nm）高灵敏度的相机。ARTRAY的紫外相机通过其高量子效率传感器和低噪声设计，能够捕捉这些微弱的荧光信号。一套典型的检测系统由ARTRAY深紫外相机（如500万像素型号）、254nm紫外点光源以及专用图像处理算法构成。该系统能识别硅或碳化硅晶圆表面0.01-0.1μm级的污染物，实现高达99.7%的检出率，漏检率仅0.2%，单片检测时间可控制在40秒以内，为晶圆厂显著提升良率并节约成本。
-芯片封装内部缺陷检测，深紫外波段缺陷检测
在芯片封装后，需要检测内部是否存在气泡、隐裂或分层等缺陷。X射线检测成本高昂，而特定波长的紫外光（如UVB，280-320nm）对某些封装材料具有一定的穿透能力，深紫外波段缺陷检测利用内部缺陷导致的光折射路径异常进行成像，成为一种经济高效的替代方案。
ARTRAY应用实例：对于BGA、QFP等封装形式的芯片，可采用ARTRAY的中紫外（UVB）波段相机，配合300nm左右的紫外面光源进行透射或反射成像。封装内部的气泡或裂纹会导致紫外光发生散射或折射，在相机成像中形成明暗对比差异。此方案成本仅为高端X射线设备的约1/6，单颗芯片检测时间约20秒，对≥0.05mm的气泡检出率可达99.1%，能有效将客户投诉率降至0.2%。
-薄膜厚度与均匀性测量
基于紫外光谱反射法。当紫外光照射到晶圆表面由不同材料（如氧化硅、氮化硅）构成的多层薄膜上时，会在各界面发生干涉。通过分析反射光谱的干涉条纹，可以非接触、高精度地测量纳米级薄膜的厚度和均匀性。
ARTRAY技术支持：ARTRAY高分辨率、高动态范围的紫外相机能够精确捕捉不同波长紫外光反射后的强度分布，为光谱分析提供高质量的原始图像数据。其相机支持USB3.0、Camera Link等多种高速接口，便于与光谱仪和上位机软件集成，构建在线薄膜测量系统。
紫外检测的核心原理：
紫外（UV）光，通常指波长在10纳米至400纳米之间的电磁辐射。在半导体检测中，特别是深紫外（DUV，~190-300nm）和真空紫外（VUV，<190nm） 波段的应用至关重要，其核心物理原理基于两个关键点：
首先，根据瑞利判据，光学系统的理论分辨率与波长成正比。紫外光（特别是DUV和VUV）的波长显著短于可见光（400-700nm），因此在同等光学系统数值孔径下，可实现的空间分辨率更高，能分辨更微小的缺陷和更精细的图案。在先进制程节点（如5nm、3nm）中，这是检测亚波长缺陷的关键。
其次，硅等半导体材料在紫外波段（特别是低于约370nm）的吸收系数急剧增加。这意味着紫外光穿透硅的能力很弱，其相互作用主要发生在材料表面或近表面区域（通常在几纳米到几百纳米的深度内）。这一特性使得紫外成像对表面形貌、薄膜厚度、浅层缺陷和污染极为敏感，而几乎不受衬底内部结构干扰。
ARTRAY紫外相机技术基础：日本ARTRAY公司作为紫外工业相机领域的知名品牌，其紫外相机产品线专为应对上述挑战而设计。例如，日本ARTRAY其ARTCAM-487UV紫外面阵相机型号采用索尼IMX487背照式（BSI）CMOS传感器，专为200-400nm紫外波段优化。背照式结构消除了正面电路的紫外吸收，显著提升了在深紫外波段的量子效率（在250-340nm波段大于40%）。该高分辨率紫外成像系统具备2848×2848（约810万像素）的高分辨率，像元尺寸4.65μm，结合全局快门技术，可在38fps的帧率下捕捉高速、无畸变的图像，非常适合在线检测。ARTRAY相机通常配备专用的紫外镜头，采用石英玻璃等材料并优化抗反射涂层，在200-400nm波段实现≥80%的透光率，确保紫外信号的高效采集。
紫外相机的选型策略：以ARTRAY产品为参照
为半导体检测选择合适的紫外相机是一项精密工程，需综合考虑以下核心参数，ARTRAY的产品线为此提供了清晰的参照：
-按检测需求选择波段与相机型号
晶圆表面污染检测（荧光法）：首选对深紫外（UVC，200-280nm） 高灵敏度的相机。需重点关注相机的灵敏度（照度要求≤0.001lux）和最小可探测缺陷尺寸（≤0.01μm）。ARTRAY的深紫外优化型号是此类应用的理想选择。
光刻胶残留检测（吸收法）：首选近紫外（UVA，320-400nm） 高分辨率相机。需要高分辨率（如≥2048×2048）和高位深（≥16bit）来精准区分微小的吸收差异。ARTRAY的高像素型号（如ARTCAM-487UV）能满足此需求。
封装缺陷检测（透射/折射法）：选择中紫外（UVB，280-320nm） 波段相机，并确认其对特定封装材料的穿透深度（通常需≥1mm）。ARTRAY相机宽光谱响应的特性在此类应用中具有优势。

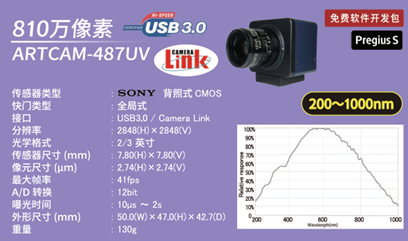

图：ARTCAM-487UV参数表
-关键性能参数考量
分辨率与像素尺寸：ARTRAY ARTCAM-487UV提供约810万有效像素，像元尺寸4.65μm，平衡了分辨率和单个像素的感光能力。
光谱响应与量子效率：必须确认相机在目标波段的量子效率曲线。ARTRAY紫外相机专为200-400nm优化，在250-340nm波段QE大于40%，确保了信号的有效转换。
灵敏度与噪声控制：半导体缺陷信号微弱，要求相机具有高灵敏度和低噪声。ARTRAY相机采用高性能传感器，并通过紧凑的机械设计（如50×47×49.7mm）和良好的散热管理来抑制热噪声，部分型号支持TEC半导体制冷选配，进一步降低暗电流。
帧率与接口：在线检测需要高帧率。ARTCAM-487UV帧率达38fps，并采用USB3.0高速接口，满足实时处理需求。对于更高速度的应用，ARTRAY也提供Camera Link接口的型号。
-系统集成与环境适配
光源匹配：必须搭配波长与紫外面阵相机检测波段精确匹配的专用紫外光源（如254nm、365nm LED或激光光源），并采用漫反射照明等方式减少晶圆高反光表面的干扰。
环境控制：在半导体洁净车间（Class 100-1000）中，相机需具备一定的防尘等级。检测时应避免环境光直射，必要时搭建遮光罩。紫外传感器对温度敏感，工作环境温度宜控制在18-24℃（±2℃）。
软件与校准：ARTRAY相机提供标准的设备驱动程序、SDK软件开发套件，并支持GenICam协议，可轻松集成到基于Halcon、LabVIEW等主流机器视觉软件的检测系统中。需定期使用标准紫外靶板进行校准，以确保长期的检测精度。
