作者：维尔克斯 时间：2026-3-27 3:12:04
本文围绕德国Leistungselektronik JENA公司出品的LQ‑HXP 120高强度汞弧灯显微镜光源展开分析，重点探讨其在Zielińska等人2025年发表的地质学前沿研究《西喀尔巴阡山脉 Pieniny Klippen 带中侏罗统黑色页岩沉积：有机质组成、热成熟度、沉积过程与古环境变化研究》中的关键应用。该研究采用有机岩石学、孢粉相分析及有机地球化学等多种技术手段，对波兰与斯洛伐克边境地区 Szlachtowa 组黑色页岩的有机质特征和热演化历史进行精准刻画，其中LQ‑HXP 120作为蔡司Axio Imager M2m显微分析系统的核心激发光源，为相关实验观测提供了重要支撑。LQ-HXP 120显微镜光源作为核心显微分析设备（Zeiss Axio Imager M2m显微镜系统）的激发光源，为其中至关重要的光谱荧光显微光谱测定提供了高质量、稳定的紫外（UV）激发光，是获取可靠热成熟度与有机质类型关键数据的基石。本文将从LQ-HXP 120高强度汞弧灯光源的应用场景、技术要求、以及其在该研究中的具体贡献三个方面进行阐述。
HXP 120光源如何满足上述技术要求
根据LQ-HXP 120显微镜光源产品技术规格，HXP 120 V型号的汞弧灯光源、蔡司显微镜光源正是为满足此类苛刻的科研应用而设计：
高强度紫外输出：作为一款120W的显微镜荧光光源、短弧汞灯、荧光激发光源，HXP 120在特定紫外谱线（如365 nm、405 nm、436 nm等）上具有极高的发光强度。这直接满足了在365 nm波段进行高效荧光激发的核心需求，确保了即使对于弱荧光样品也能获得足够强的信号。
卓越的光学稳定性：汞弧灯相对于LED光源，在特定谱线上的输出极为稳定，不受电流微小波动的影响，这为长时间、重复性的光谱扫描提供了基础，保证了测量数据的高精度和可重复性，这对于对比不同样品间的细微成熟度差异至关重要。
高效热管理：HXP 120系统集成了高效的冷却设计，能将灯体产生的热量与显微镜光路和样品有效隔离，从而最大程度减少热辐射对样品稳定性和测量精度的影响。
集成化与兼容性：该荧光激发光源系统设计用于轻松与主流研究级显微镜（如蔡司、莱卡、尼康、奥林巴斯）集成。在Zielińska等人的研究中，它与Zeiss Axio Imager M2m、Flex MCS光谱仪和Hilgers FOSSIL Spectral软件无缝协作，构成了一个完整、自动化的光谱采集与分析平台。

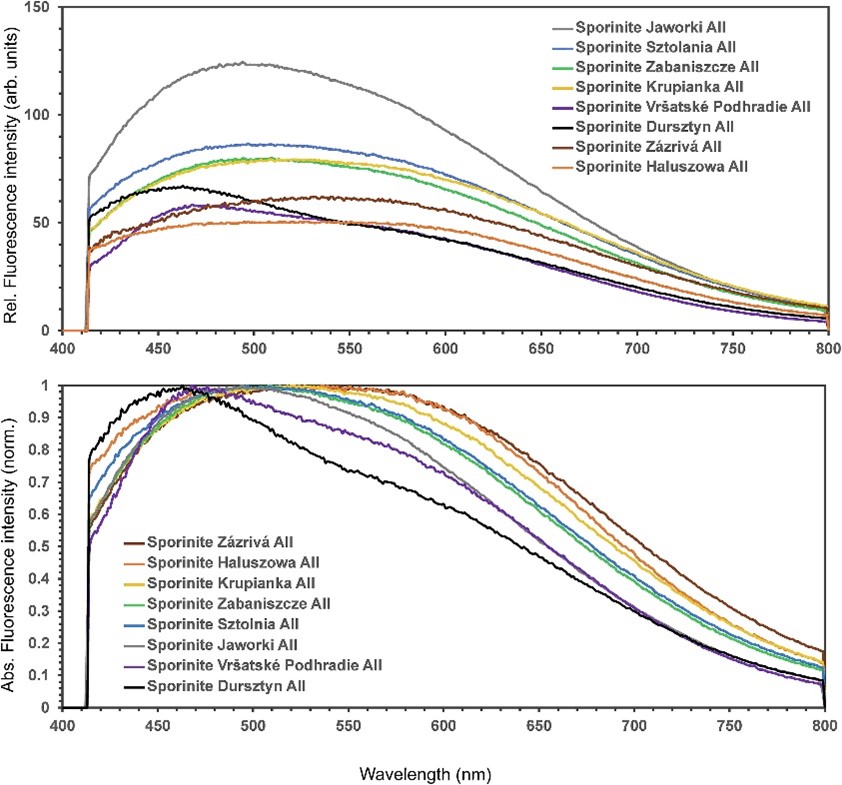

图1：PKB的Grajcarek/Saris构造单元中Szlachtowa组孢子石的发射光谱。顶部一一相对荧光强度;底部一一绝对荧光强度。

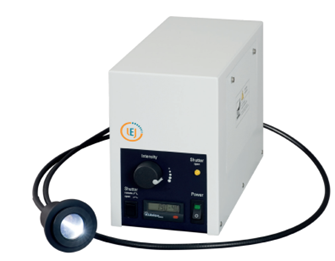

图2：LQ-HXP 120显微镜光源
HXP 120光源在该研究中的应用场景与技术要求
在该项综合研究中，LQ-HXP 120显微镜汞灯光源、蔡司显微镜光源被集成于一台蔡司Axio Imager M2m显微镜系统中，其核心应用是执行光谱荧光显微光谱测定。这项技术是有机岩石学分析的重要组成部分，用于测定显微组分（尤其是壳质组）的荧光光谱特性，进而推断其热成熟度与沉积环境信息（Teichmüller, 1987）。具体而言，研究者使用此系统测量了三种关键有机显微组分的最大荧光发射波长和红/绿商值：
-层状藻类体
-孢子体
-沟鞭藻囊孢
图3：显微拍摄图片
A.富含黄铁矿的叶状镜质组(油浸法，反射白光，样品20);B.带有角质边叶状镜质组(与A中的图像相同，但拍摄于紫外线光下);C.叶状镜质组呈透镜状，边缘不规则(油浸法，反射白光照射);D.叶状镜质组中平行排列的角质颗粒(与C中的图像相同，但拍于紫外线光下)。
这些光谱参数（λmax和Q650/500）是评估沉积有机质热成熟度的灵敏指标（Ottenjann et al., 1975）。其基本原理是：随着热成熟度的增加，有机质的荧光光谱会发生规律性的“红移”，即最大发射波长向长波方向移动，红/绿商值（红光与绿光强度比）也会相应升高。

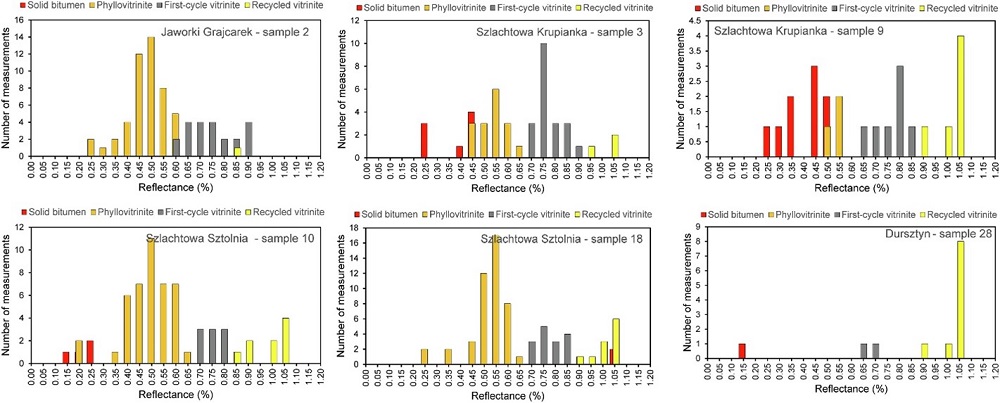

图4：来自PKB格拉日卡雷克/萨里斯构造单元Szlachtowa组的固体沥青和各种形式的玻璃质岩反射率直方图
为了准确获取这些数据，光源系统必须满足以下严格的实验要求：
-高强度与高稳定性：荧光信号（尤其是来自成熟度较高的样品）通常非常微弱，需要光源提供极其稳定且高强度的紫外激发光，以确保信噪比，实现微小光谱变化的精确测量。
-特定紫外波段激发：论文明确指出，分析采用了BP 365激发滤光片，这意味着光源需要在约365 nm的紫外波段有强而稳定的输出，以有效激发各类有机显微组分的荧光。
-低热辐射：长时间的连续高亮度照射会产生热量，可能导致样品温度升高，从而影响荧光特性的测量准确性，甚至对敏感样品造成光漂白或热损伤。
在具体研究中的贡献与数据支撑
在参考文献（1）的“3.3 热成熟度分析”章节中，详细描述了使用该系统的实验流程：
在配备了Zeiss LED Lamp microLED 2（12 V, 100 W）、LEJ HXP 120 V灯、CCD相机、ZEISS Flex MCS光谱仪和Zeiss N-Achroplan ∞/0.63×/0.90 W水浸物镜的Zeiss Axiolmager M2m显微镜上进行了光谱荧光测量。（Zielińska et al., 2025, p. 6）
该显微镜汞灯光源的稳定性能使得研究团队能够：
区分不同来源的有机质：成功测量了首次循环镜质体、叶镜质体和再循环镜质体三种不同类型的镜质体反射率，并基于稳定的荧光激发，精确测得了孢子体、层状藻类体和沟鞭藻囊孢的λmax和Q650/500值。例如，数据显示孢子体的λmax平均值为514 nm，而层状藻类体的平均值为477 nm，这种差异正是通过HXP 120提供的稳定激发光所揭示的。
评估热成熟度的一致性：通过比较实测的荧光光谱参数与基于镜质体反射率（VRo=0.74%）计算的理论值，发现存在显著差异，这揭示了基于煤的经验公式应用于页岩时可能存在的局限性。这一重要结论的得出，依赖于由HXP 120提供的高质量、可复现的原始光谱数据。
支持多参数综合分析：获得的光谱数据与岩石热解（Rock-Eval）、生物标志化合物等地球化学数据相互印证，共同构建了Szlachtowa组黑色页岩有机质热演化史和生烃潜力的完整图景。
结论
综上所述，在Zielińska等人（2025）的这项综合研究中，LEJ HXP 120 V汞弧灯光源、显微镜荧光光源并非一个普通的照明组件，而是一个关键的分析仪器核心。它凭借其高强度、高稳定性的紫外输出，为光谱荧光显微光谱测定这一关键技术提供了可靠的激发条件，从而成功获取了关于有机显微组分类型和热成熟度的关键定量数据。这项研究展示了HXP 120在高端地质学、石油地球化学和有机岩石学研究中的实际应用价值，证明了其在需要对微弱荧光信号进行精确、稳定测量的科学领域中是不可或缺的工具。其性能直接影响着数据的质量和最终地质解释的可靠性。
参考文献
(1) Zielińska, M., Kuś, J., Mendonça Filho, J. G., Szram, E., Blumenberg, M., & Fabiańska, M. (2025). Middle Jurassic black shale deposits from the Pieniny Klippen Belt, Western Carpathians: Insights into organic matter composition, thermal maturity, depositional, and palaeoenvironmental variations. International Journal of Coal Geology, 305, 104772.
(2) Ottenjann, K., Teichmüller, M., & Wolf, M. (1975). Spektrale Fluoreszenz-Mikrophotometrie von Kohlen, Brennstoffen und ihren An-reicherungsprodukten. Leitz-Mitteilungen für Wissenschaft und Technik, 6(5), 141-151.
(3) Teichmüller, M. (1987). Organic material and very low-grade metamorphism. In Low temperature metamorphism(pp. 114-161). Springer, Dordrecht.
