深度解析HC-1X系列高光谱相机的性能指标与行业应用

HC-1X系列高光谱相机提供多款型号，包括HC-10-1920VIS、HC-12-1920VIS、高性能的HC-13-1920VIS/15，以及最新推出的HC-17-1920SWIR。其光谱分辨率可达2.5nm，并具备1920个空间像素，能够确保出色的细节分辨能力。在该系列中，线扫描（推扫式）型号HC-13-1920VIS的成像速度尤为亮眼，全谱段采集速率达128帧/秒，同时支持多区域波段选择（ROI），ROI模式下帧率最高可升至3300Hz。HC-1X系列推扫式高光谱相机能出色应对高速产线中的实时检测需求，例如印刷品墨色与瑕疵检测、纺织品成分鉴别等，其颜色测量的单像素重复性可满足dEab < 0.1的行业高精度标准。

高光谱成像技术与市场定位：

高光谱成像技术通过结合成像与光谱学，能够为图像中每个像素点提供连续的光谱信息，从而实现对物质成分、表面特性及内部结构的无损检测与分析。目前主流的高光谱相机主要分为推扫式和快照式两大技术路线。快照式高光谱成像相机能瞬时获取二维空间和一维光谱信息，适合观测动态场景，但通常空间或光谱分辨率受限，且成本较高。

HC-1X系列及HC-17-1920SWIR型号均采用 “线扫描” 工作模式，属于典型的推扫式高光谱相机。此类线扫描高光谱成像相机通过相机与目标物之间的相对运动逐行采集数据，最终合成三维数据立方体（两个空间维，一个光谱维）。虽然对平台运动有要求，但其优势在于能获得极高的空间分辨率与光谱分辨率，特别适用于生产线上的在线连续检测或对静态样品的高精度扫描。作为国产高光谱相机的代表，HC-1X系列高光谱相机与HC-17-1920SWIR凭借出色的性能与灵活性，在印刷、纺织、农产品分选及科研等领域得到了广泛应用。

技术原理与核心优势：

推扫式成像原理

HC-1X系列线扫描高光谱相机及HC-17-1920SWIR的核心工作原理基于透射光栅分光。光线通过标准C-Mount镜头和一条精密的狭缝（宽度25μm）后，由透射光栅将空间一条线的光色散成连续光谱，投射在高灵敏度面阵探测器上。通过外部平移台或传送带带动相机或目标物运动，逐行采集不同位置的光谱信息，最终重建出完整的高光谱图像。这种推扫式高光谱相机的设计，确保了在单次采集中能获得高光谱纯度的数据。

HC-1X系列线扫描高光谱相机及HC-17-1920SWIR产品作为国内自主研发的先进光谱成像设备，采用推扫式成像原理，实现了从可见光到短波红外波段的高通量、高精度线扫描高光谱成像。报告将详细阐述其技术原理、核心参数、系列化产品矩阵（包括HC-10-1920VIS, HC-12-1920VIS, HC-13-1920VIS, HC-15-320SWIR及HC-17-1920SWIR）及其在工业检测与科学研究中的典型应用，并与快照式高光谱成像相机的技术路线进行简要对比，以明晰其技术定位与应用优势。HC-1X系列高光谱相机涵盖HC-10-1920VIS、HC-12-1920VIS、高性能HC-13-1920VIS/15及新推出的HC-17-1920SWIR型号。其光谱分辨率高达2.5nm，空间像素达1920（HC-17-1920SWIR为2048），确保极高的细节分辨能力。其中，HC-1X系列线扫描高光谱相机HC-13-1920VIS型号的成像速度尤为突出，全谱段采集可达128帧/秒，并支持多区域波段选择（ROI），在ROI模式下帧率最高可提升至3300Hz，HC-1X系列推扫式高光谱相机完美胜任高速生产线上的实时检测任务，如印刷品墨色与瑕疵检测、纺织品成分鉴别等，颜色测量单像素重复性可达dEab < 0.1*的行业高精度标准。

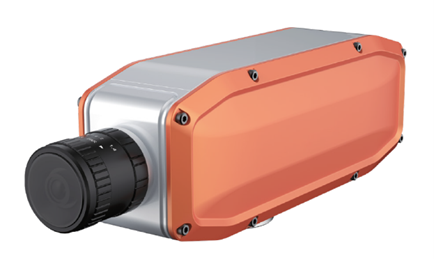

图：HC1X系列线扫描高光谱相机

核心优势：

相较于快照式高光谱成像相机，本系列线扫描高光谱相机具备以下优势：

高光谱与空间分辨率：得益于线扫描模式，可以配置更多空间像素（如HC-1X系列达1920像素）和光谱通道（如HC-12-1920VIS/13达1200通道），实现更精细的物质鉴别与空间定位。

高速成像能力：通过独特的ROI（感兴趣区域）功能，可在选定光谱范围内极大提升帧率。例如，HC-13-1920VIS在ROI模式下最高可达3300Hz，HC-17-1920SWIR可达1800fps，满足高速在线检测需求。

高光学效率：透射光栅设计带来高透射效率（>60%）和低杂散光（<0.5%），保证了信号的纯净度与信噪比。

核心参数表:

系列参数分析：

可见光/近红外系列 (HC-10-1920VIS)：覆盖400-1000nm，采用CMOS探测器。HC-10-1920VIS专注于可见光颜色检测；HC-12-1920VIS扩展至近红外，适用于颜色与成分复合检测；HC-13-1920VIS在HC-12-1920VIS基础上实现了性能飞跃，全谱段速度达128Hz，并支持多区域ROI，是专为高速在线检测（如印刷、纺织）设计的线扫描高光谱成像相机。

短波红外系列 (HC-15-320SWIR/HC-17-1280SWIR)：覆盖900-1700nm，采用InGaAs探测器，对有机物、水分敏感。HC-15-320SWIR空间像素320，侧重于成分鉴别；HC-17-1280SWIR作为同波段的另一型号，提供了更高的空间像素（1280）和光谱通道数（1024），在成分分析的同时能获取更佳的空间细节，且ROI后速度高达1800fps，是兼顾高分辨率与高速度的推扫式高光谱相机。

典型应用领域：

-工业表面检测：HC-1X系列推扫式高光谱相机可精确检测印刷品墨色均匀性、套印误差及微小瑕疵；鉴别纺织品纤维成分、颜色一致性及污渍。

-农产品与食品分选：利用HC-15-320SWIR或HC-17-1280SWIR对果蔬内部糖度、酸度、水分进行无损检测与分选；检测谷物品质。

-制药与材料分析：分析药片有效成分分布均匀性；鉴别塑料种类，进行环保分选。

-屏幕与显示检测：评估OLED、LCD等显示屏的发光均匀性与光谱特性。

HC-1X系列线扫描高光谱相机及HC-17-1280SWIR型号，构成了一个覆盖从可见光到短波红外、兼顾高分辨率与高速度的完整高光谱相机产品矩阵。作为优秀的推扫式高光谱相机代表，它们通过线扫描高光谱成像方式，在需要高通量、高精度的工业在线检测与科学分析领域，提供了比许多快照式高光谱成像相机更具性价比和性能优势的解决方案。其模块化设计、灵活的ROI功能以及与标准工业接口的兼容性，使其易于集成到各类自动化系统中，为推动智能制造与精准农业提供了关键的技术工具。
