Exail（原IXBlue）推出的DR-DG系列是一类专用宽带射频放大器模块，主要面向速率高达44 Gb/s的电信调制格式。在实际应用中，通常需要借助射频驱动器，将PRBS（伪随机二进制序列）或AWG（任意波形发生器）生成的电信号进行放大，使其达到最佳幅度后，再送入调制器的射频端口。

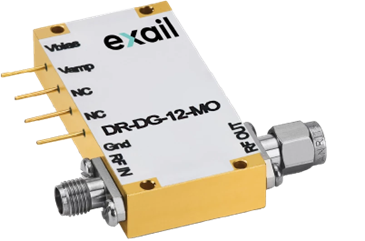

DR-DG-40-MO是一款针对40Gbps至44Gbps数据速率的数字应用进行优化的EOM数字驱动模块。DR-DG驱动器具有6.3 Vpp的输出电压和40GHz的宽广带宽。
DR-DG驱动器采用紧凑型封装，内部集成了电压调节器，可实现灵活的偏置；同时，其内置的偏置时序控制电路确保了稳定可靠的运行，并且采用单电压电源供电，最大程度地简化了使用。EOM射频驱动器配备两个控制输入：一个用于增益控制，另一个用于交叉点调节。射频连接器采用 V 型接口，可实现简便且可重复的连接。电光调制器驱动紧凑的封装和连接器设计，可与Exail相应的铌酸锂LiNbO3光调制器实现直接的机械与阻抗匹配。

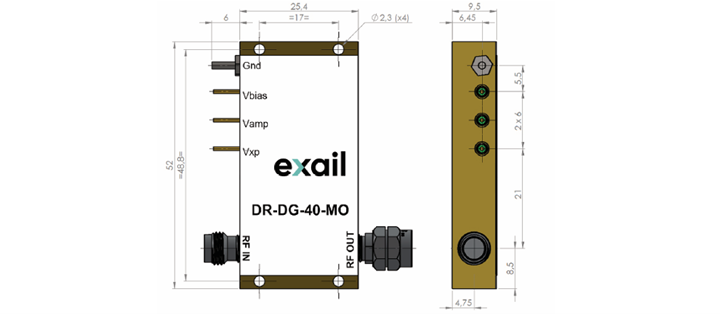

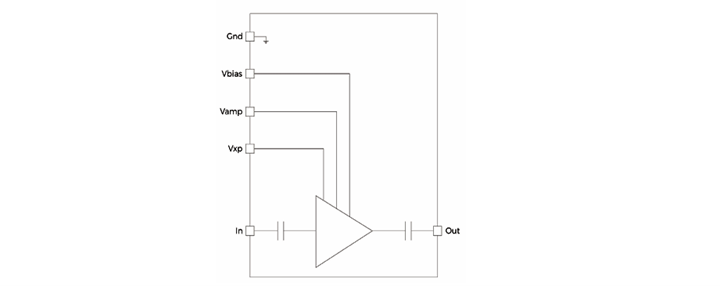

EOM射频驱动器图纸与引脚：
|
端口 |
功能 |
|
IN |
射频输入 |
|
OUT |
射频输出 |
|
Vbias |
电源电压 |
|
Vamp |
输出电压幅度 |
|
Vxp |
输出功率调节 |
DR-DG-40-MO 兼具高性能与用户友好性，是驱动 40 Gbps 调制器并获取具有低抖动和高信噪比的大张开度光眼图的理想器件。
Exail DR-DG驱动器采用紧凑的带连接器模块，可直接在机械和阻抗方面与Exail的相位和强度调制器匹配，如LiNbO3光调制器。
电光调制器驱动特性
-输出电压 6.3 Vpp
-平坦增益高达40 GHz
-单电压电源供电
-增益与交叉点可调
电光调制器驱动应用领域
-钌酸锂与磷化铟调制器
-40 Gbps - 44 Gbps NRZ / RZ 格式
-SONET OC-768 / SDH-256 标准
-研发与实验室
EOM数字驱动DR-DG-40-MO规格书：
|
参数 |
符号 |
条件 |
最小值 |
典型值 |
最大值 |
|
固定电源电压(V) |
Vbias |
|
7 |
8 |
12 |
|
电流消耗(mA) |
Ibias |
|
|
300 |
350 |
|
增益控制电压(V) |
Vamp
|
|
0 |
1.5 |
2 |
|
交叉点控制电压(V) |
Vxφ
|
|
0 |
2 |
2.5 |
|
下限频率(kHz) |
f3dblower |
下限-3dB点 |
|
|
50 |
|
上限频率(GHz) |
f3dbupper |
上限-3dB点 |
36 |
40 |
|
|
增益(dB) |
S21 |
小信号 |
|
26 |
|
|
增益纹波(dB) |
|
f<40GHz |
|
±1.5 |
|
|
输入回波损耗(dB) |
S11 |
50MHz<f<30GHz |
|
-10 |
|
|
输出回波损耗(dB) |
S22 |
50MHz<f<30GHz |
|
-10 |
|
|
饱和功率(dBm) |
Psat
|
Vin= 0.45Vpp |
20 |
|
|
|
输出电压(Vpp) |
Vout |
Vin= 0.45Vpp |
|
6.3 |
6.5 |
|
上升/下降时间(ps) |
tr/tf |
20% - 80% |
|
9 |
12 |
|
附家抖动(ps) |
JRMS |
|
|
0.75 |
|
|
功耗(W) |
P |
Vout=6.3Vpp |
|
2.4 |
|
|
RF输入电压(Vpp) |
Vin |
|
|
|
1 |
|
电源电压(V) |
Vbias |
|
0 |
|
12 |
|
直流电流(mA) |
Ibias |
|
0 |
|
350 |
|
增益控制电压(V) |
Vamp |
|
0 |
|
2 |
|
交叉点控制电压(V) |
Vxp |
|
0 |
|
2.5 |
|
功耗(W) |
Pdiss |
|
|
|
4.2 |
|
工作温度(℃) |
Top |
|
0 |
|
40 |
|
存储温度(℃) |
Tst |
|
-20 |
|
+70 |
超过绝对最大额定值的压力可能会导致设备永久性损坏。这些仅为绝对压力额定值。并不意味着器件在这些条件下或超过数据手册操作部分给出的任何其他条件下能正常工作。长时间处于绝对最大额定值条件下会对设备可靠性产生不利影响。

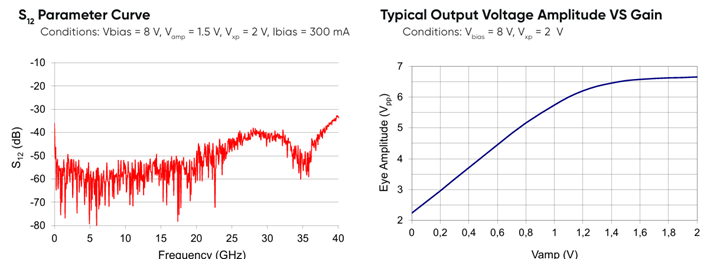

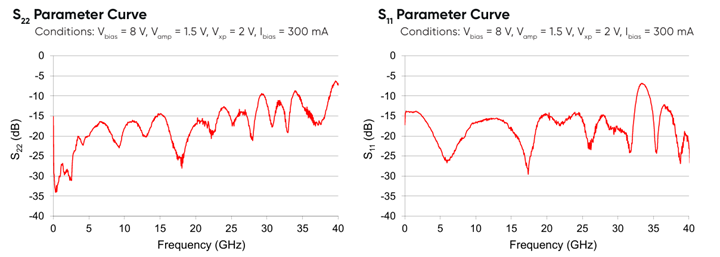

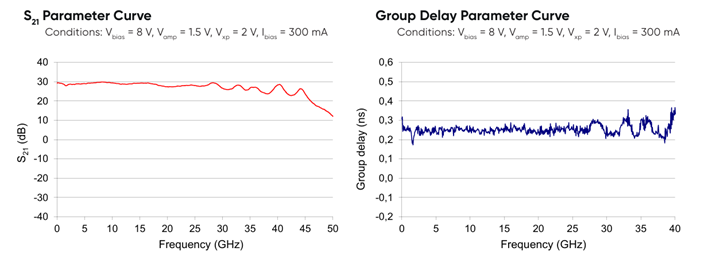

EOM数字驱动参数曲线：

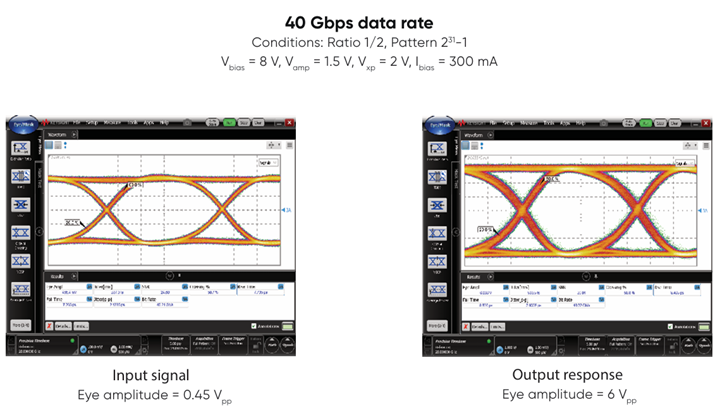

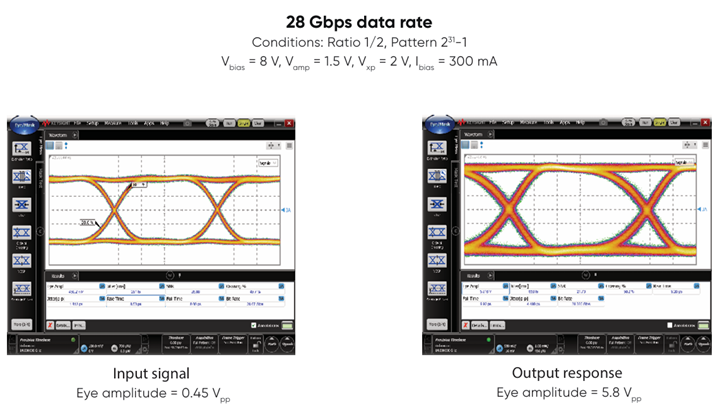

EOM射频驱动器眼图：
