在光学系统搭建中，筒式光学和笼式光学代表了两种主流架构。二者均为模块化设计，能保证光路共轴性，但实现方式和侧重不同。
笼式光学/笼式系统采用开放式四杆结构，组装灵活，元件间距可自由调节，适合科研实验与原型验证。
筒式光学/免调试光学系统则采用封闭式螺纹连接，结构紧凑，稳定性高，即拧即用、免调试，尤其适合集成式工业与仪器应用。通过Asphericon a|Adapter适配器，两类系统可实现互连互通。

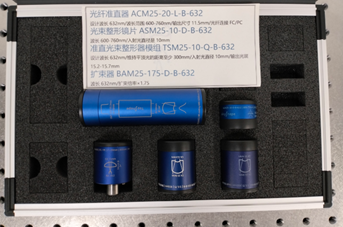

图：免调试光学系统/直筒式透镜套装
筒式光学系统的最大优势在于光路的简单同轴/共轴
其核心逻辑是：艾思飞睿的直筒式透镜套装所有光学元件通过精密螺纹直接串接，仅需手动旋拧，即可在数秒内完成高精度共轴光路搭建，且无需任何光学调试。
这一特性在以下方面体现得尤为明显：
无调节结构带来的固有共轴性，螺纹接口本身即保证光轴高度一致，从设计上消除失调可能，重复拆装也不影响光轴精度。
极短的光路长度与紧凑性，无需在元件之间留出独立的调节机构，多个功能模块可紧凑级联，大幅缩短光路总长，降低环境扰动影响。
高稳定性与免维护，封闭式螺纹连接防松脱、抗振动，在工业现场或移动平台中无需频繁校准，长时间保持光束指向稳定。

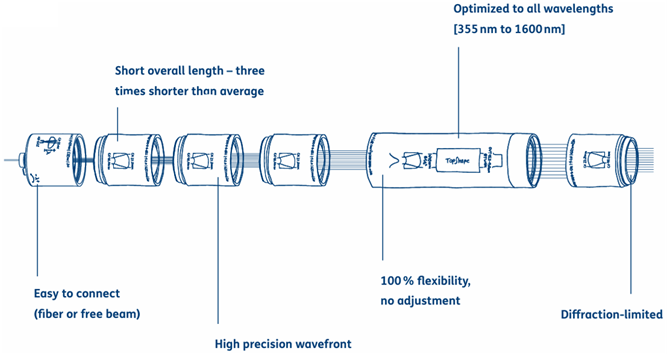

自由组合即得高精度光路，不同功能的Asphericon元件可任意串接，如扩束、整形、聚焦、光纤准直等，全部通过同轴螺纹直接“拧”成一条完整光路，真正实现免调试的高性能系统。

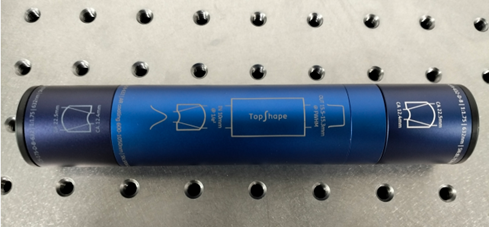

典型应用示例一：固定倍率扩束与整形缩束的简易高共轴构建
可将两个或多个固定倍率的扩束镜（如1.5× → 2.0×）通过M28×0.75螺纹直接拧接，反向使用达到缩束作用，实现所需倍率；其后拧入筒式光学系统中的a|TopShape准直平顶光束整形器，输出准直均匀平顶光束；再级联a|BeamExpander作为扩束器使用，扩展光束至目标直径。整个过程中仅有“拧”这一个动作，却能在极短时间内获得高精度同轴光路，可直接用于加工或测量等工业场景。
基于以上架构，Asphericon艾思飞睿提供覆盖全应用场景的光学元件系列，全部支持筒式光学直接级联，包括：非球面镜、锥镜、各类平顶光束整形器、扩束镜、光纤准直器及转接件。

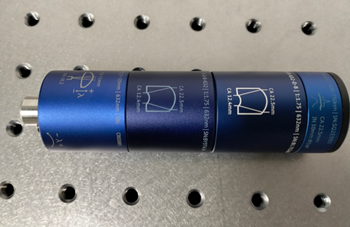

典型应用示例二：光纤光路的快速同轴集成
从光纤输出端开始，可先将a|AspheriColl可调光纤准直耦合器接入光纤，完成光束准直；接着直接旋上a|BeamExpander非球面扩束镜来调节光束直径，并可级联使用多个；再旋入 a|AiryShape光束整形镜，把高斯光束转换为平顶分布；最后视需要再旋接非球面镜实现聚焦。整个光路仅通过螺纹级联，无需光轴调节，即可得到一条高精度、共轴的整形与聚焦光路。
