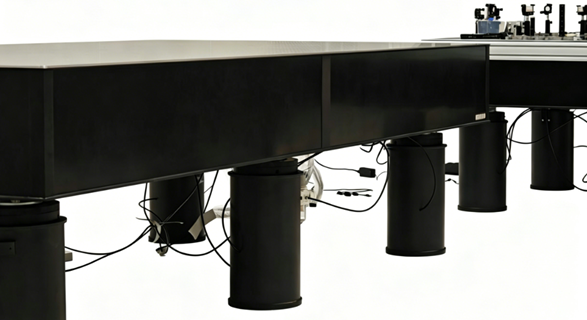

常规气浮隔振光学平台的基本工作过程是：接入压缩空气（一般气压在0.3~0.4 MPa范围内），气体流入支撑腿内部的气囊式空气弹簧。气囊逐渐膨胀，像千斤顶那样把整个台面平稳地抬升起来，从而使台面与地面之间不再有刚性接触，达到“气浮”的效果。在这种原理的基础上，又发展出了两种新型隔振结构的气浮隔振光学平台，即三线摆气浮隔振平台和单摆气浮隔振平台。。单摆气浮隔振系统与圆型独立腿位三线摆气浮系统是两种基于悬挂原理的被动气浮隔振结构。
圆型独立腿位三线摆气浮系统和单摆气浮隔振系统的对比如下：
|
对比维度 |
单摆气浮隔振平台 |
三线摆气浮隔振平台 |
|
悬线/摆杆数量 |
1条/支撑腿 |
3条/支撑腿 |
|
隔振自由度 |
水平平动（X/Y） |
水平平动（X/Y+扭转角振动（绕Z轴） |
|
垂直固有频率 |
＜1.2-1.8Hz（同实际负载相关） |
1.0-1.7Hz（同实际负载相关） |
|
水平固有频率 |
＜1.2-1.6Hz（同实际负载相关） |
1.0-1.5Hz（同实际负载相关） |
|
扭转方向隔振 |
无 |
有效抑制 |
|
对负载偏心的适应能力 |
一般，偏心易导致摆杆倾斜，水平复位精度下降 |
较好，三线系统可自动平衡扭矩，维持水平状态 |
|
垂直隔振效率at10Hz |
89-93% |
90%-95% |
|
水平隔振效率at10Hz |
89-92% |
90%-95% |
|
结构复杂度 |
简单 |
中等 |
|
台面高度稳定性 |
受摆杆倾斜影响 |
受三线同步摆动影响小，更加稳定 |
|
典型应用 |
常规光学实验、一般隔振需求 |
精密干涉测量、共聚焦显微镜、原子力显微镜、光刻对准 |
单线摆气浮式光学隔振平台（Single Pendulum Pneumatic
Isolation Platform）在每个隔振支撑腿内部，采用一根悬挂的摆杆或柔性摆臂，将平台台面与基座柔性连接。单摆气浮隔振系统的摆杆上端固定于支撑腿顶部，下端承载台面。当水平方向振动传来时，单摆气浮隔振平台的摆杆以其悬挂点为圆心做近似单摆运动，将水平振动能量转化为摆动的动能，通过空气阻尼和内部摩擦消耗，从而衰减水平方向的传递。垂直方向则依靠气动弹簧（空气隔振器）独立支撑。
上图为单摆气浮隔振系统的简易示意图，可以想象成一块怀表用一根链子吊着摆动。因此单摆气浮隔振平台主要衰减水平X/Y方向平动，对绕垂直轴的扭转振动（角振动）无主动抑制能力。
三线摆气浮隔振光学平台（Three-wire Pendulum Pneumatic Isolation Platform）在每个圆型独立腿位内部，采用三条对称布置的柔性悬线（或摆臂），悬线彼此呈120°夹角，上端共同固定于支撑腿顶板，下端连接承载板。三线摆气浮隔振平台的台面置于承载板之上。当水平方向振动发生时，三条线共同摆动，衰减水平平动；当绕垂直轴的扭转振动发生时，三条线因受力不均匀而产生恢复力矩，将扭转能量转化为悬线的弹性变形和内部摩擦，从而实现角振动抑制。圆型独立腿位三线摆气浮系统仍保留气动弹簧负责垂直隔振。
上图为圆型独立腿位三线摆气浮系统的简易示意图，就像用三根绳子吊着一个三角形的秋千。因此三线摆气浮隔振光学平台可以同时衰减水平X/Y方向平动+绕Z轴的扭转振动，对偏载和不均匀负载具有更好的自适应性。三线摆气浮隔振平台的水平固有频率可能比单线摆气浮式光学隔振平台更低，但可通过线长、线径优化。
单摆气浮隔振系统与圆型独立腿位三线摆气浮系统的本质区别在于：单摆气浮隔振平台仅提供水平平动的隔振，而三线摆气浮隔振平台同时提供水平平动和扭转角振动的隔振。对于多数常规光学实验，单线摆气浮式光学隔振平台已足够；但对于激光干涉测量、高分辨率显微成像、光刻对准等对角度稳定性有严苛要求的场景，三线摆气浮隔振光学平台具有不可替代的优势。用户应根据实际振动环境中是否存在显著的扭转分量来选择合适的气浮隔振光学平台隔振方案。
