本文档是LDP-V 50-100 V3.3型激光二极管驱动器的操作手册，该型号属于紧凑且高性价比的纳秒脉冲驱动方案。PicoLAS旗下LDP-V系列短脉冲驱动器支持1ns至10µs的脉宽灵活调节，最大输出电流可达240A。实际使用时，仅需配备15~24V的直流电源并接入外部触发信号即可开始工作。您还可以使用PLCS-21控制单元控制许多LDP-V短脉冲驱动器。为此，只需将PLCS-21直接插入兼容的LDP-V短脉冲驱动器即可。这是对数字可控内部脉冲发生器的补充。短脉冲驱动器设置可以通过与PC的USB 2.0通信或通过我们的PLB-21控制单元进行。
安装说明：
1. 拆开包装并取出激光二极管驱动器；
2. 短接激光二极管驱动器输出端（用一小块铜箔，无需太长以免产生寄生电容）；
3. 将高压调至最低值（将电位器逆时针旋转到底）。
4. 将脉冲源与所需脉冲宽度连接到选定的触发输入端。例如，100纳秒，100赫兹重复频率。

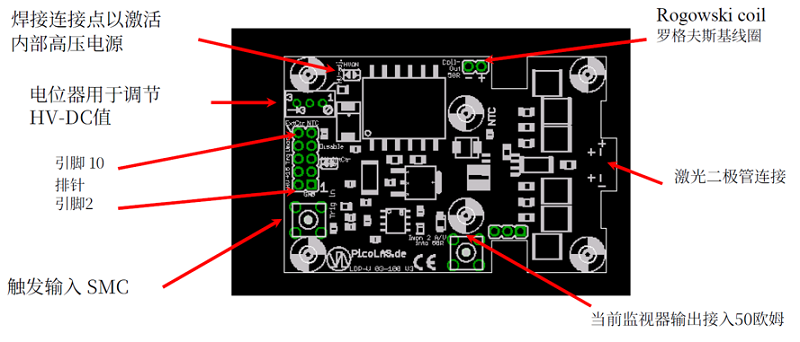

5. 连接您的示波器。电路板上有两个金色的SMC连接器（见下文）。用于电流监控的连接器靠近激光二极管驱动器的输出端。选择50欧姆终端，触发在负向下降沿，200毫伏/格。
6. 施加电源电压。安全提示：不要触摸输出或输出电容器的任何引线，因为它们连接到高达100伏的高电压。将15至24伏直流电源连接到排针。详情请见下文。注意：某些电源在开启/关闭时存在电压超调。这可能损坏设备。
7. 调整所需脉冲电流的值。按照步骤5所述，使用示波器通过电流监测器测量电流。如果示波器设置为50欧姆终端，转换系数为20A/V（顺时针旋转电位器，直到电流达到所需水平）。
8. 断开电源，移除输出端的短路，并组装激光二极管（注意极性！）。
9. 重新连接电源，检查激光二极管的光输出。注意：实际电流值始终比步骤7的值低一定百分比。需要使用电位器调整电流。
注意：不要使用PLCS‑21连接高于15V的电源电压。如果您使用PLCS‑21连接高于15V的电压，设备将被损坏。
如何连接LDP‑V 50‑100

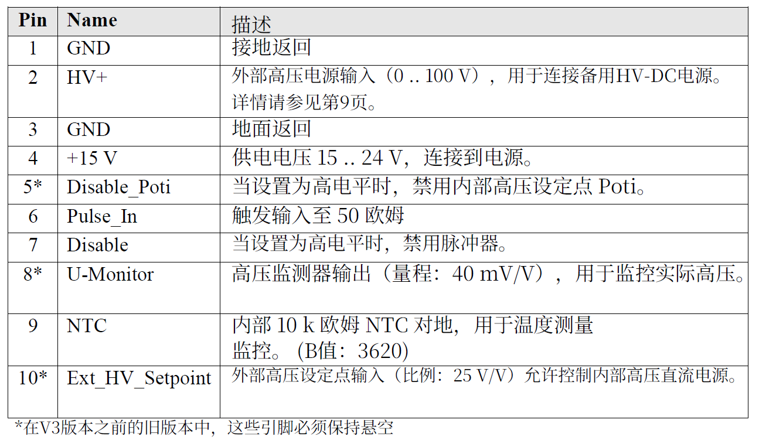

通过排针连接：
触发输入：触发输入需要5V的信号电平，并以50欧姆进行终端匹配。
当前监视器输出：当前监视器输出具有20A/V的缩放比例，并输出负信号。其源阻抗为50欧姆，必须以50欧姆进行终端匹配才能实现正确的缩放。
激光二极管连接：激光二极管可以通过脉冲器顶部的安装孔连接（内孔：阳极，外孔：阴极），或者连接到脉冲器顶部的矩形焊盘（阳极）和底部（阴极）。
安全提示：不要触摸输出或输出电容器的任何引线，因为它们连接到高达100V的高电压。
不要使用电压高于15V的PLCS‑21。如果你使用电压高于15V的PLCS‑21，设备将被损坏。
LDP-V 50-100工作范围图

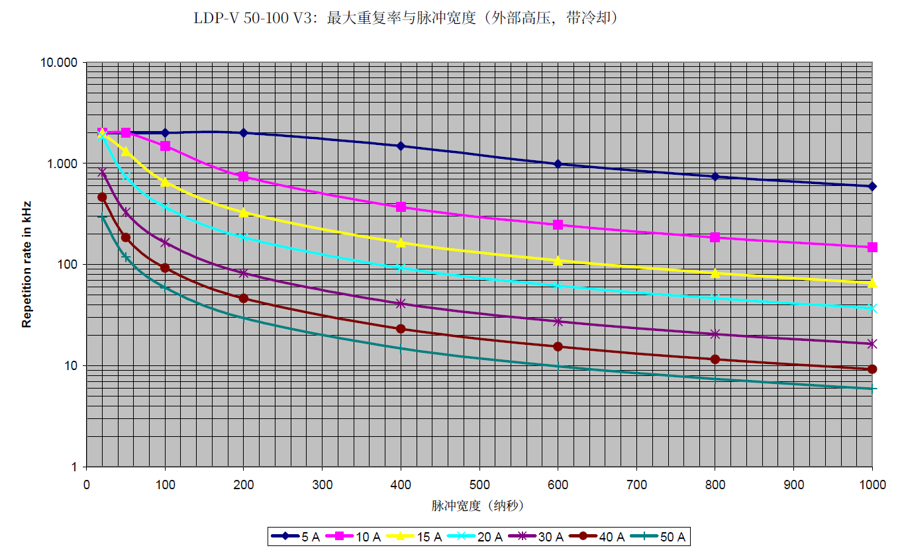

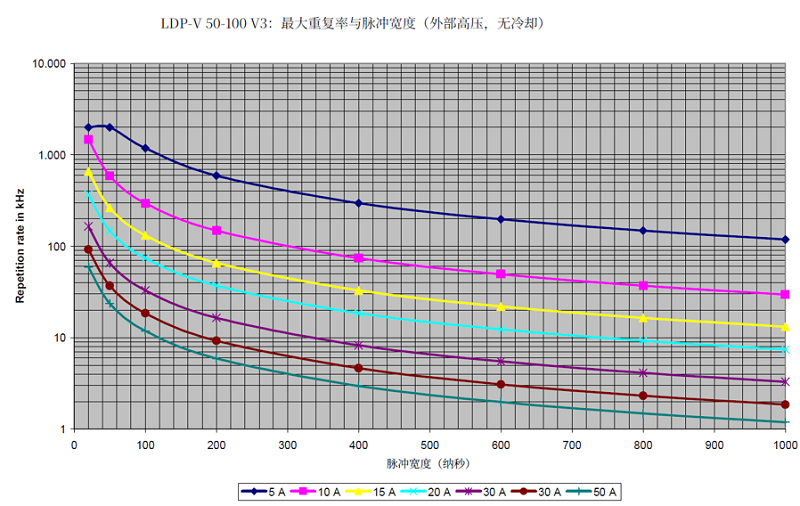

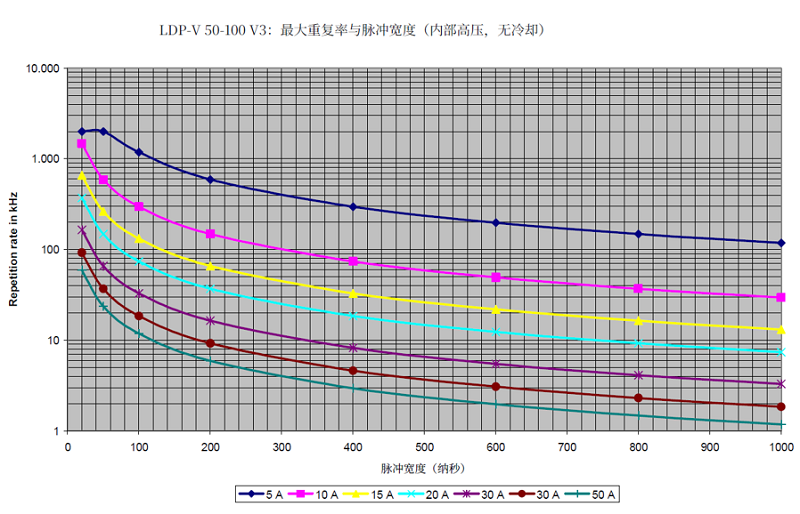

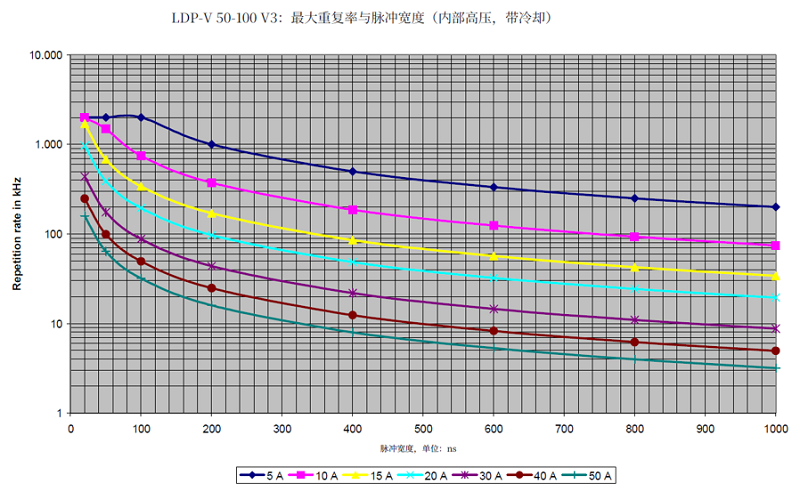

最大占空比与输出电流

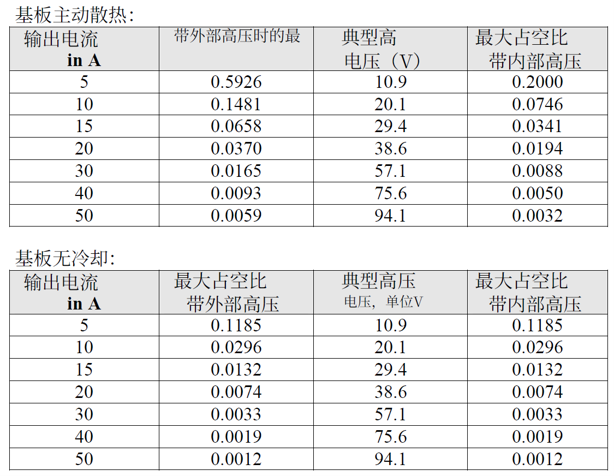

以下表格显示了根据给定输出电流的最大允许占空比。
电流下垂与脉冲持续时间

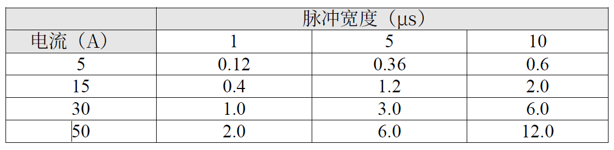

下表显示了绝对输出电流下垂（单位：A）与脉冲长度之间的关系。脉冲持续时间短于1us的情况不被考虑，因为下垂通常低于5%。
LDP‑V内部结构

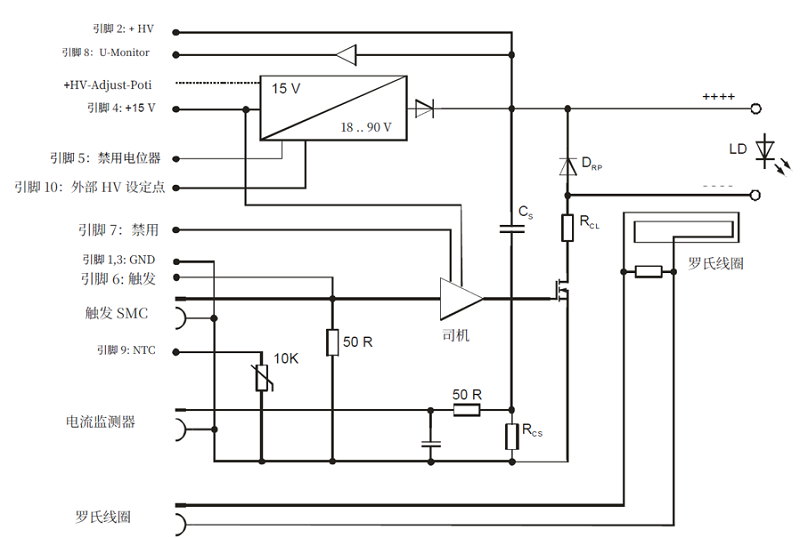

LDP‑V系列通过一个简单但高效的原则产生脉冲。首先，存储电容器（CS）通过内部HV‑DC电源或外部高压源进行充电。当在触发输入端施加脉冲时，高速MOSFET导通，电流从电容器流经激光二极管、MOSFET和电流检测电阻。脉冲结束时，MOSFET再次关闭，电流停止。产生的电流取决于施加的高电压、激光二极管的compliance电压及其差分电阻。
以下公式给出了激光二极管电流的估算值，该值取决于脉冲器的高电压电源UHV、激光二极管的 compliance 电压Ucomp 及其微分电阻Rdiff：
激光二极管电流通过电流传感电阻（电流监测输出）和通过电隔离的罗氏线圈进行测量。Disable 和 trigger 输入为用户提供对驱动器脉冲能力的完全控制。所需的直流高压可以通过外部电压源施加，也可以通过集成式 HV‑DC 电源生成。内部电源由 HV 设置电位器控制，或者当 Disable_Poti（引脚 5）引脚设置为高电平时，通过 Ext_HV_设置引脚（引脚10）控制。电压监测器（引脚8）提供高压直流电压的反馈。
二极管 DRP 防止激光二极管出现反向电流；一个10kR NTC提供了监测脉冲器温度的可能性。驱动器上没有集成过温保护功能。
如何使用内部高压直流电源
LDP‑V系列提供高功率（最高 15 W / 1 A / 100 V）的内部高压电源。要调整激光二极管电流至所需值，请按照以下步骤操作。注意：确保焊点连接正确以激活 HV‑DC 电源。
1. 将旋钮完全逆时针旋转
2. 施加15 .. 24 V的电源电压
3. 启动脉冲
4. 测量二极管电流
5. 通过顺时针旋转旋钮调整高压电源的级别（从而调整电流的级别）
自 LDP‑V 系列 3 版本起，HV‑DC 电源也可以通过引脚头（Ext_HV_Setpoint）引脚 10 上的外部设定点信号进行控制；比例尺为 25V/V。要启用外部设定点引脚并禁用内部电位器，引脚 5(Disable_Poti) 的引脚头必须设置为“高”。否则内部 Poti 会覆盖外部信号。高直流电压可以在引脚 8 (U‑Monitor) 上用 40 mV/V 的量程进行监测。
注意：旧版本无法支持这些功能，并且上述提到的引脚必须保持不连接！
安全建议：不要触摸输出或输出电容器的任何引脚，因为它们连接到高达100 V的高电压。
脉冲输出

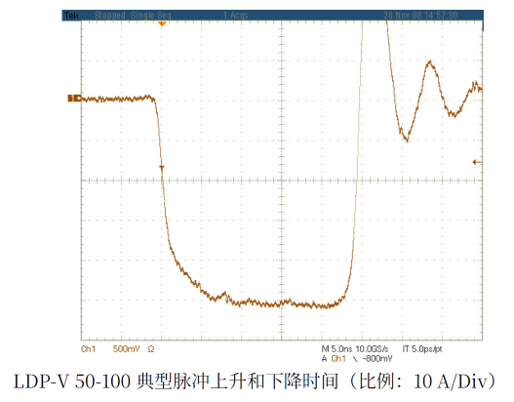

LDP‑V系列在数纳秒范围内提供超快的脉冲上升和下降时间。然而，脉冲的上升和下降时间取决于连接到激光二极管电缆的寄生杂散电感。为了获得最佳结果，必须直接连接到模块，没有任何线缆。有关激光二极管连接对脉冲形状的影响的详细信息，请参阅PicoLAS应用笔记“二极管的阻抗”和“LD‑连接”。
触发输入

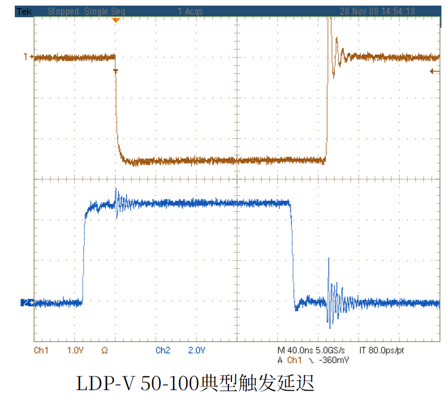

触发输入，在引脚头和SMC套筒上，均以50欧姆接地。触发源必须能够在50欧姆负载下提供5 V的信号电平。触发信号与负载电流之间的延迟非常低，约为36ns，且非常稳定。如果电源电压和温度保持恒定，脉冲间抖动非常稳定，低于1ns。
触发输出监控

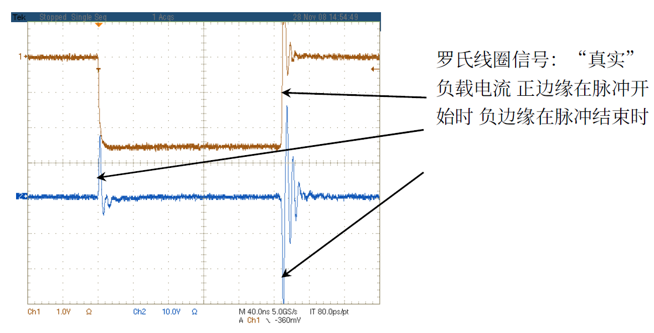

触发输出信号通过集成隔离式罗氏线圈生成，提供超快速电气隔离信号。信号形状与负载电流的导数成正比。可用于电流响应触发信号，且对负载电流无延迟。结合积分器，该信号可用于电气隔离电流监控。隔离屏障适用于最高100伏电压，并防止不必要的接地环路
绝对最大额定值
电源电压范围：10~24.5 V
HV引脚最大电压：100 V
U监测器、NTC最大输出电流：1 mA
输入电压范围 Disable_Poti、Ext_HV_Setpoint：0~5 V
输入电压范围触发输入、禁用：0~15 V
存储温度：‑20~+85 °C 非冷凝
安全建议：不要触摸输出或输出电容的任何引线，因为它们连接到高达100 V的高电压。

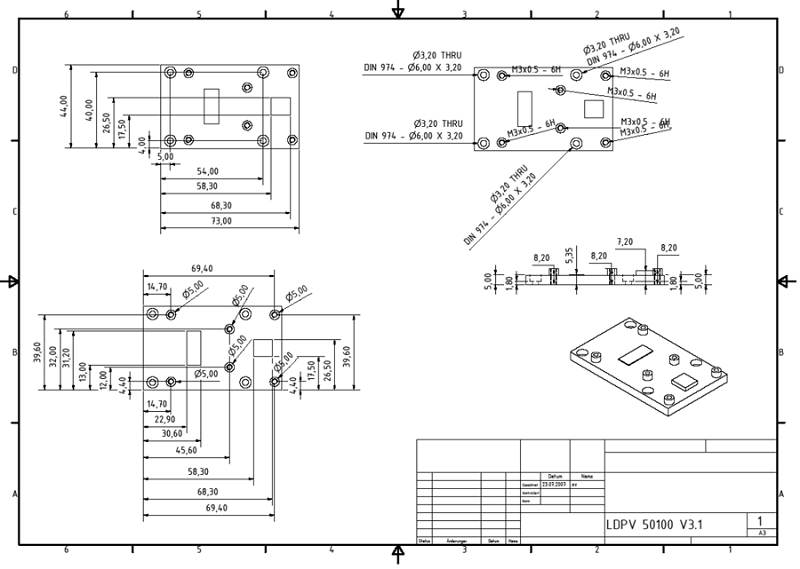

机械尺寸
