ICC-1C是一款面向Optotune可调液态透镜的高性能控制器，集成了多种通信方式和丰富功能，专门用于光学系统中对电流或屈光度的快速、精准调节。其主要特点涵盖：输出电流精度高达±500 mA，支持USB、以太网、UART、I2C及模拟电压等多种控制接口，内置透镜校准和温度漂移补偿机制，并具备智能波形生成能力。ICC-1C 是一款集高精度电流控制、丰富工业接口（USB, Ethernet, PoE+, UART, I2C, 模拟输入, GPIO）和强大软件生态于一体的专业控制器，专为 Optotune 液态透镜的集成与应用优化设计。本文旨在为客户提供关于Optotune ICC-1C液态透镜控制器的使用常见问题和故障排除。
重要安全与操作规范
电源：仅使用具有CE认证、符合低压指令的SELV电源适配器。
ESD防护：控制器及其扩展板对静电敏感，操作时需采取适当的防静电措施。
清洁：勿使用丙酮、酸类等强腐蚀性溶剂清洁可调焦液态透镜。
连接安全：严禁在通电时插拔连接可调焦液态透镜的FPC柔性电缆。建议使用Hirose接口进行热插拔。
环境温度：确保控制器工作环境温度不超过65°C，并保持良好的通风散热。
ICC-1C控制器核心关键参数
|
参数类别 |
具体参数 |
规格/说明 |
|
驱动核心 |
电流输出范围 |
-500 mA 至 +500 mA |
|
电流步进分辨率 |
65 µA |
|
|
控制模式 |
电流 (mA) 或 屈光度 (Dpt) |
|
|
高级特性 |
智能步进 (Smart Step)，支持更快焦点稳定时间 |
|
|
电源输入 |
供电方式 |
1. USB-C (可供电) |
|
工作电压 |
9V - 16V DC (文档中提及) |
|
|
外部供电功能 |
支持通过辅助I/O接口的“External VCC Enable”引脚控制 |
|
|
通信接口 |
USB |
USB-C 接口，用于供电、数据传输及固件更新 |
|
以太网 |
RJ-45 接口，支持 TCP/IP 通信 (默认端口 5000) 及 PoE+ |
|
|
串行接口 |
UART (TX/RX) 与 I2C (SCL/SDA) 引脚复用，启动时自动检测协议 |
|
|
模拟输入 |
0 至 10 V 模拟电压输入，可映射为电流或屈光度输出 |
|
|
GPIO 触发 |
2 个可配置 GPIO 引脚，支持外部触发输入或同步触发输出 |
|
|
透镜连接 |
主接口 |
Hirose 工业连接器，支持热插拔，安全可靠 |
|
扩展接口 |
通过 ICC-1C 扩展板 连接 FPC 柔性电缆 (严禁在通电时插拔) |
|
|
机械与安装 |
外壳版本 |
1. 标准工业外壳 (可配 DIN 导轨适配器) |
|
安装方式 |
标准外壳支持 DIN 导轨安装或壁挂；OEM 版通过 M3 螺丝或支柱安装 |
|
|
热管理 |
工作温度 |
环境温度最高 65°C (需保证通风) |
|
监控与保护 |
内置透镜温度、控制器内部温度监控，可编程过热保护阈值 |
|
|
安全与合规 |
电源要求 |
必须使用经认证的 SELV 电源，并符合 CE 低压指令 (2014/35/EU) |
|
静电防护 |
设备对 ESD 敏感，操作时需采取防护措施 |
|
|
清洁 |
禁止使用丙酮、酸类等腐蚀性溶剂清洁 |
|
|
软件与支持 |
控制软件 |
Optotune Cockpit (免费图形界面软件) |
|
SDK支持 |
提供 C# 和 Python 软件开发套件 |
|
|
协议支持 |
兼容 GenICam / GigE Vision 等工业标准协议潜力 |
|
|
固件更新 |
可通过 Optotune Cockpit 软件在线更新 |
|
|
认证与标准 |
产品认证 |
符合 RoHS, REACH, CE 标准 |

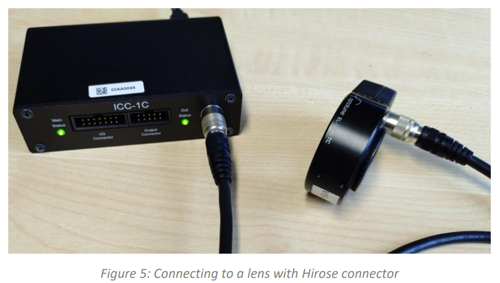

ICC-1C控制器连接液态透镜
ICC-1C控制器FAQ，常见问题与故障排除
以下是用户在实际操作中可能遇到的三个典型问题及其排查步骤。在尝试任何解决步骤前，请详细阅读液态透镜控制器使用手册，请务必先断开透镜连接，并确保控制器电源已关闭，以防止静电或误操作损坏设备。
-问题1：控制器状态指示灯异常或无法通信
表现：控制器LED指示灯不亮、常红或闪烁异常；在Optotune Cockpit软件中无法识别设备。
ICC-1C控制器FAQ可能原因与排查步骤：
检查电源：确保使用符合规格的24V/1A认证SELV电源适配器。检查USB-C线缆（如用作电源）是否能提供足够电流（>3A）。尝试通过控制器背面的桶形电源接口直接供电。
检查连接：重新插拔可变焦透镜通信线缆（USB、以太网线）。如果通过辅助I/O接口连接，检查外部VCC使能引脚是否被正确拉低以激活控制器。
观察状态LED：参考可变焦透镜使用手册第11.1节，不同颜色的闪烁模式代表不同状态（如启动、错误、正常运行）。常亮红灯通常表示严重错误，可能需要重启或联系支持。

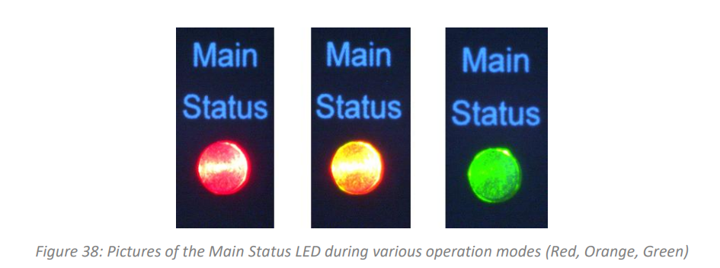

指示灯示意图

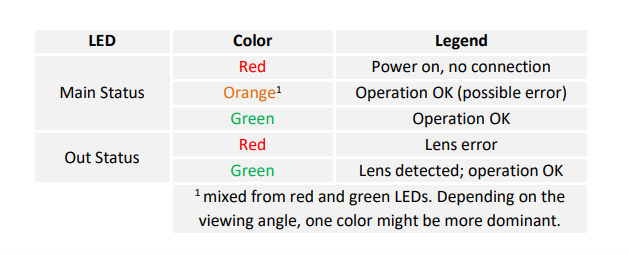

含义示意图
使用设备管理器/终端软件：在电脑上通过设备管理器检查控制器是否被识别为COM端口，或使用终端软件（如Putty）尝试通过UART发送简单命令（如START），看是否能收到“OK”回复。这有助于判断是控制器故障还是上层软件配置问题。
-问题2：透镜不响应或焦点调节异常（跳动、不稳定）
表现：连接透镜后，依据液态透镜控制器使用手册，设置电流或屈光度值，透镜焦距无变化、响应迟钝或发生不规则跳动。
可能原因与排查步骤：
检查透镜连接：绝对禁止在通电状态下热插拔FPC柔性电缆，这会导致短路并永久损坏设备。确保在断电状态下，FPC电缆已完全插入且方向正确。使用Hirose工业连接器是更安全的选择。
验证透镜检测：在Optotune Cockpit软件的“Board Status”或“Autodetect”功能中，检查控制器是否正确识别了连接的透镜型号和序列号。如果未识别，尝试运行“DETECTDEVICE”命令。
检查电流/屈光度限制：确认设置的数值在透镜允许的工作范围内（可在Cockpit的“Device EEPROM”部件中查看MaxPositiveCurrent等参数）。超出范围的操作会被限制。
检查温度保护：透镜或控制器可能因过热进入热保护状态。在Cockpit的“Temperature Manager”部件中查看实时温度读数，确保其低于设定的热关机阈值。

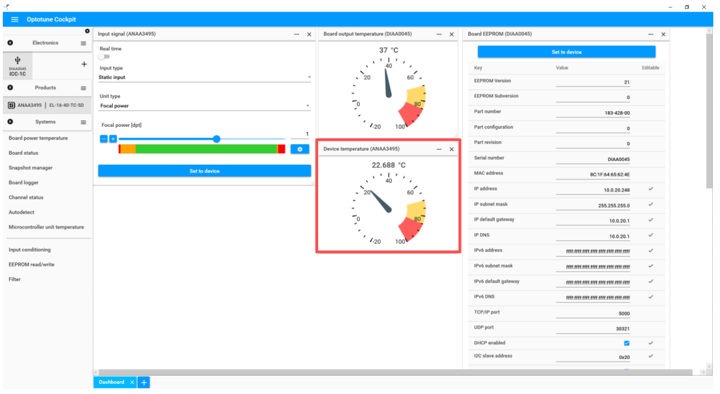

可调焦液态透镜软件界面温度数据
重置/加载快照：尝试在Cockpit的“Snapshot Manager”中，加载出厂默认设置，以排除因参数配置错误导致的问题。
-问题3：通过辅助接口（UART/I2C/模拟输入）控制失效
表现：通过外部MCU、传感器或模拟电压信号无法控制透镜。
可能原因与排查步骤：
确认接口模式：辅助I/O的Pin 5和Pin 7默认为“自动检测”UART或I2C。如果通信不稳定，建议在Cockpit的“Board EEPROM”中，将“Input interface”明确设置为所需的通信协议和波特率（如UART-115200）或I2C模式。
检查电气连接与逻辑电平：确保MCU与控制器共地。UART/I2C信号线和GPIO触发引脚均为3.3V逻辑电平，请勿接入5V信号。检查接线是否正确（TX对RX，SCL对SCL等）。
验证I2C从机地址：默认I2C地址为0x20。如需更改，可在“Board EEPROM”中设置“I2C slave address”，更改后需重启生效。
检查模拟输入配置：在Cockpit中，进入“Input signal”部件，确保已选择“Analog Input”模式。然后进入“Analog Input”部件，正确配置电压-电流/屈光度的映射曲线。确保外部提供的模拟电压在0-10V范围内。
检查触发信号配置：如果使用GPIO触发，在“Input/Output trigger”部件中，明确设置引脚是“Input”（等待触发）还是“Output”（生成触发），并正确关联到内部信号发生器或自定义向量。
