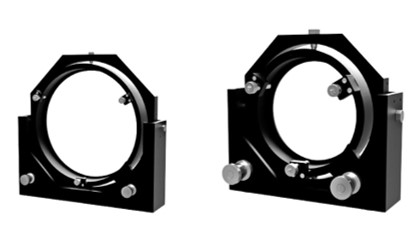

OptoSigma西格玛光机旗下的MHD系列大型精密万向式镜架，专为直径100毫米及以上的镜片设计。这种大尺寸万向节式光学反射镜架能够调节大镜片的倾角，从而有效减小因镜片倾斜引起的光路行程偏差。大型万向光学调整架使用3个头部为树脂的螺钉固定反射镜的底面，便于万向架固定各种不同厚度的镜片。大型万向调节镜架采用了大外径旋钮的差动微分头，容易实现万向架角度的精密调整。
西格玛光机大型精密万向式镜架规格型号：
|
万向镜架型号 |
适用元器件外径 |
适用元器件厚度 |
调整范围 |
粗调分辨率 |
差动测微头刻度 |
自重 |
|||
|
俯仰 |
方位 |
俯仰 |
方位 |
俯仰 |
方位 |
||||
|
MHD-100 |
φ100mm |
5～28mm |
±5.7° |
±5.7° |
约0.57°/周 |
约0.57°/周 |
约0.0008°/DIV |
约0.0008°/DIV |
2.1kg |
|
MHD-101.6 |
φ101.6mm |
5～28mm |
±5.7° |
±5.7° |
约0.57°/周 |
约0.57°/周 |
约0.0008°/DIV |
约0.0008°/DIV |
2.1kg |
|
MHD-150 |
φ150mm |
5～38mm |
±4.3° |
±4.3° |
约0.43°/周 |
约0.43°/周 |
约0.0006°/DIV |
约0.0006°/DIV |
3.3kg |
|
MHD-152.4 |
φ152.4mm |
5～38mm |
±4.3° |
±4.3° |
约0.43°/周 |
约0.43°/周 |
约0.0006°/DIV |
约0.0006°/DIV |
3.3kg |
|
MHD-200 |
φ200mm |
20～44mm |
±3.4° |
±3.4° |
约0.34°/周 |
约0.34°/周 |
约0.0005°/DIV |
约0.0005°/DIV |
4.9kg |
|
MHD-203.2 |
φ203.2mm |
20～44mm |
±3.4° |
±3.4° |
约0.34°/周 |
约0.34°/周 |
约0.0005°/DIV |
约0.0005°/DIV |
4.9kg |
|
MHD-254 |
φ254mm |
40～54mm |
±2.8° |
±2.8° |
约0.28°/周 |
约0.28°/周 |
约0.0004°/DIV |
约0.0004°/DIV |
6.2kg |
|
MHD-300 |
φ300mm |
40～54mm |
±2.3° |
±2.3° |
约0.23°/周 |
约0.23°/周 |
约0.0003°/DIV |
约0.0003°/DIV |
11kg |
Optosigma可以承接承接定制非标尺寸的大直径万向节光学反射镜镜架，欢迎咨询。万向镜架安装或更换镜片时，请使用内六角扳手，先卸下支持固定螺栓的支架后再插入镜片。假如挤压镜片的压力过大，容易引起镜片变形，破坏面精度。
西格玛光机MHD系列大直径万向节光学反射镜镜架的主要材质为铝合金，大型万向调节镜架镜架座表面进行了黑色漆处理，万向镜架镜框部分表面则进行了黑色氧化处理。
需要将MHD系列大型万向光学调整架万向架固定在光学平台或者或其他底座上时，需要采购额外大型万向光学调整架的铝合金底板配件MHD-P。大型精密万向式镜架的底板表面进行了黑色氧化处理，可以适配不同螺纹尺寸。
Optosigma大型万向调节镜架底板配件：
|
万向镜架型号 |
适用镜架 |
|
|
公制尺寸系列 |
英制尺寸系列 |
|
|
MHD-100PEE |
MHD-100PUU |
MHD-100、MHD-101.6 |
|
MHD-150PEE |
MHD-150PUU |
MHD-150、MHD-152.4 |
|
MHD-200PEE |
MHD-200PUU |
MHD-200、MHD-203.2 |
|
MHD-254PEE |
MHD-254PUU |
MHD-254 |
