本文详细介绍MIDWAVE系列中波红外光谱仪的三款核心测量配件:COLLIMATOR准直器、SAMPLER漫反射采样器和MIRFIBER中红外光纤的官方技术参数、功能特点及搭配使用方法，帮助用户根据不同测量场景选择合适的配件组合。NLIR MIDWAVE系列中波红外光谱仪基于专利上转换技术，光谱覆盖2.0-5.0μm中波红外波段，全光谱读出速率最高可达130kHz，最小可检测功率低至5pW/nm。该系列光谱仪采用统一的SMA-905光纤接口设计，通过搭配官方认证的三款中波红外波光谱仪配件配件，可灵活实现光源表征、固体漫反射测量、自由空间激光测量、透射测量、远距离样品检测等多种应用场景。
光纤准直器，漫反射采样器，中红外光纤这三款中波红外波光谱仪配件均采用统一 SMA-905标准接口，可与全系列MIDWAVE光谱仪无缝适配：COLLIMATOR光纤准直器（型号 FCO-2050）采用单块CaF₂透镜设计，工作波段覆盖2.0-5.0μm，最大支持11mm准直光束，支持双向使用；SAMPLER漫反射采样器搭载双CaF₂透镜光学系统，标准工作距离146mm，可收集1-2mm尺寸的漫反射光斑，适配固体样品非接触测量场景；MIRFIBER中波红外光纤采用氟化铟 (InF₃) 材质，传输波段宽达0.3-5.5μm，提供100μm、200μm、300μm 三种芯径可选，作为标准传输介质适配所有官方配件。本文将对三款核心可选配件进行全面解析。
COLLIMMATOR准直器与SAMPLER漫反射采样器对比如下：
|
产品对比 |
COLLIMATOR准直器（FCO-2050） |
SAMPLER 漫反射采样器 |
|
设计目的 |
收集平行光并高效耦合进光纤 |
收集点光源 / 漫反射光并高效耦合进光纤 |
|
系统结构 |
单块20mmCaF₂透镜 |
双 CaF₂透镜（先准直再聚焦） |
|
工作距离 |
无固定要求 |
标准 146mm（支持定制） |
|
光斑尺寸 |
最大 11mm（取决于光纤 NA） |
1-2mm（取决于光纤芯径） |
|
动态范围 |
60 dB not including filters |
＞56 dB |
|
12位模式下的帧速率 |
> 25 fps (AOI) |
13 fps at full resolution |
|
外壳尺寸（长x宽x高） |
30mm × 25mm × 25mm |
80mm × 36mm × 36mm |
|
安装方式 |
侧面 M3 螺纹，单方向固定 |
两侧 M3+M4 螺纹，可双向固定 |
|
适用场景 |
激光光源表征、光学元件透过率 反射率测量、自由空间光路集成 |
黑色塑料识别、工业在线质检 固体材料成分分析 |

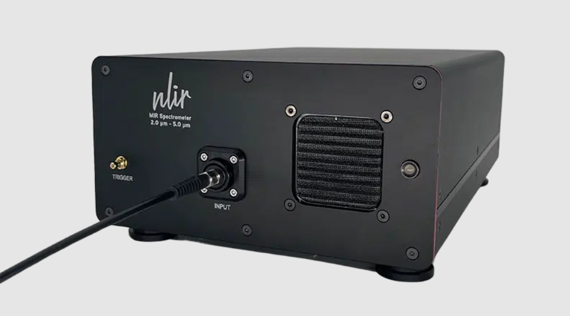

NLIR中波红外光谱仪
-COLLOMATOR 光纤准直器（FCO-2050）
COLLIMATOR准直器是NLIR中波红外光谱测量光谱仪用于自由空间光信号测量的标准配件，采用单块20mm氟化钙 (CaF₂)
透镜设计，可双向使用：既可以将自由空间的平行中红外光束高效耦合进入光纤，也可以反向将光纤输出的发散光转换为平行光束。NLIR官方推荐其用于激光光源表征和光学元件透过率测量。

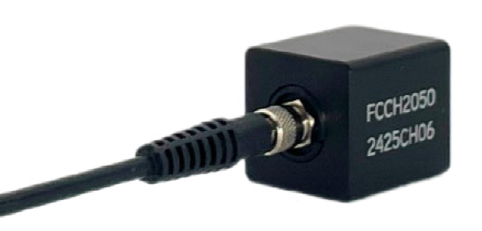

COLLOMATOR 光纤准直器（FCO-2050）
核心特点：单块 CaF₂透镜，适配 2.0-5.0μm 中红外波段，支持双向平行光耦合，SMA-905 标准接口，出厂预校准免调焦。
COLLIMATOR相关参数：
|
型号 |
FCO-2050 |
|
使用光谱范围 |
2.0 – 5.0 μm |
|
透镜材质 |
氟化钙 (CaF₂) |
|
透镜直径 |
20mm |
|
准直光束直径 (1/e²) |
最大 11mm（取决于光纤 NA） |
|
最大支持 NA |
0.3 |
|
光学接口 |
SMA-905 标准光纤连接器 |
|
尺寸(L×W×H) |
30mm × 25mm × 25mm |
|
外壳材质 |
黑色阳极氧化铝 |
|
重量 |
46g |
|
工作温度 |
0-50℃ |
|
安装螺纹 |
侧面 M3 标准螺纹 |
使用场景与搭配用法：
将COLLIMATOR光纤准直器连接MIRFIBER光纤末端，对准待测光源即可测量，出厂已预校准无需调焦。两个对置可测量样品透过率，替代专用透射接口。适用于中红外激光表征、光学元件性能测试、自由空间光路集成、自由空间激光测量等场景。
官方推荐中，可以使用两个准直器对向放置，中间夹放待测样品实现较低成本的透射测量。

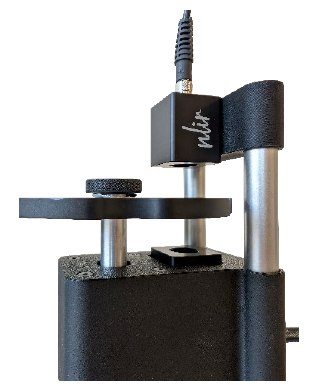

双准直器透射测量方案安装效果图
-SAMPLER漫反射采样器
SAMPLER漫反射采样器是专为固体材料表面漫反射光谱测量设计的一体化配件，采用双氟化钙 (CaF₂) 透镜光学系统，先将样品表面的发散漫反射光准直，再聚焦耦合进入光纤。与传统直接光纤接触测量相比，SAMPLER可以实现非接触式测量，避免对样品表面造成污染或损伤，更加适合黑色塑料、泡沫等低反射率样品的固体漫反射测量场景。

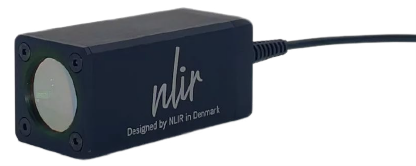

SAMPLER漫反射采样器
核心特点：双 CaF₂透镜光学系统，146mm 标准工作距离，非接触式采集固体漫反射信号，适配黑色塑料、泡沫等低反射率样品。
-相关参数：
|
适用光谱范围 |
2.0 – 5.0 μm |
|
光学系统 |
双 CaF₂透镜 |
|
收集光斑尺寸 |
1 – 2mm（取决于光纤芯径） |
|
标准工作距离 |
146mm |
|
工作距离定制 |
可根据用户需求调整 |
|
最大支持 NA |
1µm for beams>100 µm in size, 0.1µm for beams＜100 µm in size, |
|
光学接口 |
SMA-905 标准光纤连接器 |
|
尺寸 (L×W×H) |
80mm × 36mm × 36mm |
|
外壳材质 |
黑色阳极氧化铝 |
|
重量 |
210g |
|
安装螺纹 |
两侧 M3 和 M4 标准螺纹 |
-适用场景与搭配用法：
用MIRFIBER光纤连接光谱仪与SAMPLER漫反射采样器，连接好中波红外光谱仪后，调整至146mm标准工作距离，在NLIzeR软件上完成暗光谱和金板参考校准后即可测量，单次最快10.8μs。推荐与NLIR AURALIS中红外光源组合使用，测量效果较好。
该产品能够在塑料识别（黑色塑料，近红外无法检测）、工业在线质检、固体材料成分分析、纺织品、泡沫等不规则样品测量等中波红外光谱测量方面进行应用。
官方给出的实际应用中，以中红外宽带光源、漫反射金靶、漫反射器收集金靶表面散射的漫反射光进行参考光谱校准。

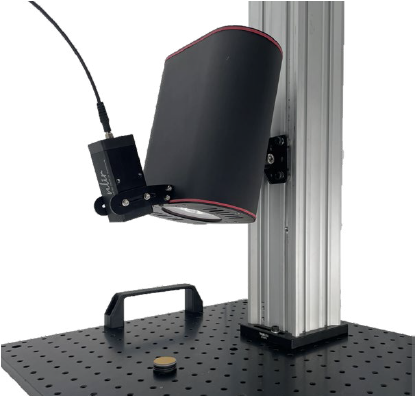

SAMPLER漫反射采样器金板校准效果图
-MIRFIBER中红外光纤
MIRFIBER中波红外光纤是连接NLIR中红外光谱仪与各类测量配件的标准传输介质，采用氟化铟 (InF₃) 氟化物玻璃材质，在 0.3-5.5μm 波段具有极低的传输损耗，在中波红外光谱测量的应用场景内，能够高效传输中红外光信号，。 NLIR官方提供三种不同芯径的光纤跳线供用户选择。
相关参数如下：
|
光学带宽 |
0.3 – 5.5 μm |
|
可选芯径 |
100μm、200μm、300μm |
|
数值孔径 (NA) |
0.2（100μm）/ 0.3（200/300μm） |
|
标准工作距离 |
SMA-905 标准 |
|
标准长度 |
1 米（可定制） |
总结
-配件组合选型推荐：
|
测量需求 |
推荐配件组合 |
优势 |
|
自由空间激光测量 |
光谱仪 + 300μm MIRFIBER + COLLIMATOR |
耦合效率最高 |
|
固体漫反射测量 |
光谱仪 + 300μm MIRFIBER + SAMPLER + AURALIS 光源 |
非接触式，适配低反射率样品 |
|
光学元件透过率测量 |
光谱仪+2根300μm MIRFIBER+2个COLLIMATOR |
低成本替代专用透射接口 |
|
多功能通用测量 |
光谱仪+多规格MIRFIBER+COLLIMATOR+SAMPLER |
覆盖绝大多数中红外测量场景 |
除上述核心配件外，NLIR 还提供 REFLECTION（镜面反射）、PRECISION（小光斑测量）、TRANSMISSION（透射测量）、TOUCH（接触式测量）接口及 AURALIS 中红外光源等专业扩展配件，可满足更复杂的定制化测量需求。具体需求请与我们取得联系。
本文基于NLIR中波红外光谱仪的相关规格与参数，介绍了三款核心中波红外波光谱仪配件。根据官方设计，所有中波红外光谱仪型号均通用这三款配件，无需担心兼容性问题。COLLIMATOR准直器专为平行光测量设计，适用于激光表征和光学元件测试；SAMPLER 漫反射采样器专为固体样品测量设计，是黑色塑料识别和工业质检的首选；MIRFIBER 氟化铟光纤作为标准传输介质，提供三种芯径选择，与所有配件匹配。在选购建议方面明确了两款采样头的核心区别，从源头避免选型错误。用户可根据实际测量需求，参考本文的组合建议快速选择最合适的配件方案。
