相较于传统型号，Optosigma电动变倍激光扩束镜拥有更宽的波长覆盖区间。这款电动可调扩束器在镜片设计阶段便针对波前像差做了优化，可适配干涉检测、激光加工等高端光学系统。不论是光学架构还是镀膜适用波段，该电动变倍扩束镜都相比传统产品实现提升，能够在较宽的波长区间内完成工作。

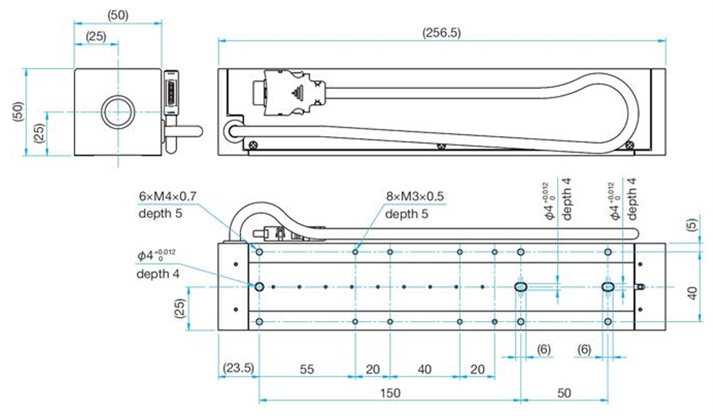

Optosigma电动变倍激光扩束镜型号
|
电动扩束镜型号 |
倍率 |
镀膜波长 |
输出口径 |
输入口径 |
指向精度 |
损伤阈值 |
重量kg |
|
BEZM-1/8-500/570 |
1-8 |
500-570nm |
38mm |
14mm |
<0.2mrad |
7.0J/cm² |
1.4 |
|
BEZM-1/8-1030/1100 |
1-8 |
1030 -1100nm |
38mm |
14mm |
<0.2mrad |
10.0J/cm² |
1.4 |

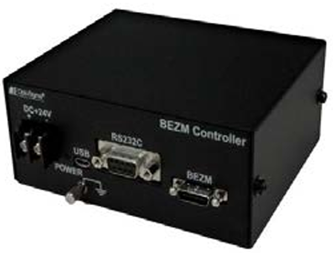

BEZM控制器专用于Optosigma电动变倍激光扩束镜
可调电动扩束器控制器是标准的USB接口，允许从PC轻松操作。在1倍至8倍放大倍率之间进行电动操作所需时间小于1秒。Optosigma电动变倍激光扩束镜通过PC软件(SGBEZM)可预设设定放大倍率和屈光度。可通过RS232C电缆或市场上可购得的USBmicro-B线缆进行外部控制。
|
控制器型号 |
BEZM |
|
电源电压V |
DC24 |
|
视在功率VA |
9.0 |
|
接口 |
USB micro B、RS232C |
|
交流适配器 |
100-240V，50/60Hz |
|
驱动系统 |
PWM控制 |
|
电机类型 |
直流电机 |
|
工作温度 |
10°-40° |
|
环境湿度 |
-10°-50° |
|
环境湿度[%RH] |
20-80 (无冷凝) |
|
外形尺寸(除投影外)mm |
100x122.2x49 |
|
重量Kg |
0.45 |
电动扩束镜安装指南和注意事项
安装方向假定为安装面朝下，可选用四轴调整架TLF‑5085进行光轴对准。
当与高功率激光器或高热光源一起使用时，镜片可能会变热，导致焦距发生变化。
电动变倍扩束镜镜片仅由合成熔融石英制成，未进行色差校正。
在改变倍率时，请使用快门控制或其他方式，避免激光照射到产品内部。
请小心处理线缆。冲击、挤压、弯曲、扭曲、拉伸等操作可能导致线缆断裂。
在缩小光束直径时，小孔径（出射孔径）处的激光能量密度可能超过电动扩束镜镜片的激光损伤阈值（*1），从而损坏电动变倍扩束镜。
若以相反方向（缩束方向）使用扩束镜，可能无法达到预期效果。详情请参阅激光扩束镜技术说明。

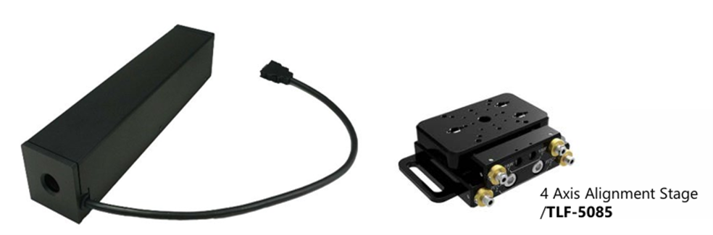

Optosigma电动变倍激光扩束镜和四轴调整架

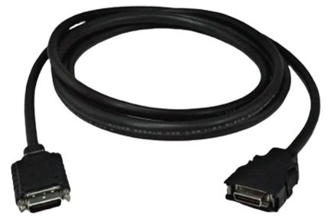

电缆线
BEZM-CA电缆用来连接控制器(BEZM)与可调电动扩束器。
|
电缆线型号 |
电缆长度m |
|
BEZM-CA-2 |
2 |
|
BEZM-CA-3 |
3 |
|
BEZM-CA-5 |
5 |
