IPOptica飞秒激光隔离器HPKT系列：通光孔径3.5-20mm，1000-1100nm超快激光专用

作者：维尔克斯时间：2026-8-25 11:45:11

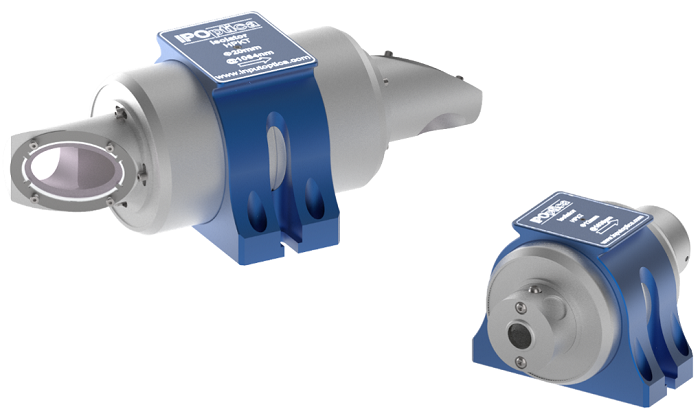

HPKT系列超快激光隔离器与旋转器在高入射功率条件下可实现更优异的消光比，相比HPTG系列，其吸收率和热光系数降低一个数量级，是面向1000‑1100nm波段超快激光及高功率使用场景的优化方案。该飞秒激光隔离器特定工况下性能可达600W，经测试，可承受2.6kW以上平均功率且不会出现器件损伤。

超快激光法拉第隔离器HPKT系列的高品质源于团队多年经验积累，涵盖美学与工程相结合的设计、理论数据仿真、精密加工和质量控制。超快激光法拉第隔离器专门针对高功率损伤阈值、低非线性折射率、低焦点偏移、低热效应、低吸收、低插入损耗和高隔离度等需求而设计。

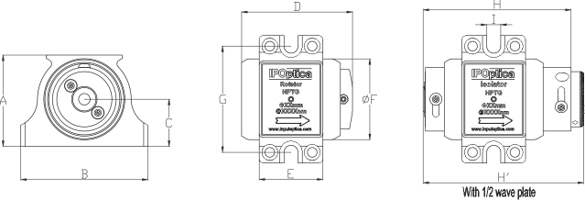

IPOptica/ Inputoptica高功率旋转器与隔离器外形尺寸

通光孔径	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	H'(mm)	I(mm)
3.5mm	43	60	22.2	40.5	25	38	45	59.9	63.8	6.6
5mm	43	60	22.2	52.5	30	38	50	71.9	75.7	6.6
8mm	54.4	72	27.6	57.5	30	49.4	60	82.9	86.7	6.6
10mm	71.3	90	36.2	72	40	64.2	70	111.3	115	6.6
12mm	71.3	90	36.2	72	40	64.2	70	111.3	115	6.6
15mm	79.2	100	39.2	101.4	50	72.2	76	144.2	145.3	6.6
20mm	86	100	43	119.5	50	81	87	179.5	183.7	6.6
12mm/TFP	71.3	90	36.2	N/A	40	64.2	70	149.5	N/A	6.6
15mm/TFP	79.2	100	39.2	N/A	50	72.2	76	190.5	N/A	6.6
20mm/TFP	86	100	43	N/A	50	81	87	230.5	N/A	6.6

TFP = Thin Film Polarizer（薄膜偏振片）版本，D尺寸不适用（N/A）

Inputoptica超快激光隔离器与旋转器/飞秒激光隔离器主要特点

-高损伤阈值和低插入损耗，适用于高功率应用

-低热透镜效应和热退偏现象

-正交或布鲁斯特隔离光束（可应要求提供）

-可调输入偏振态

-1000nm波段大口径可达70mm

-可靠的质量和集成设计，适用于恶劣工作环境

超快激光隔离器与旋转器典型应用

-脉冲和连续激光器的光反馈保护

-消除频率不稳定性以保护种子源

-隔离放大器产生的ASE（放大自发辐射）

IPO超快激光旋转器/IPOptica超快激光隔离器规格参数

参数	规格
型号	HPKT
波长	1030nm, 1045nm, 1053nm, 1064nm (1000-1100nm)
通光孔径	3.5mm, 5mm, 8mm, 10mm, 12mm, 15mm, 20mm
工作波长	1000 ~ 1090nm
旋转角度（峰值）	45° ± 0.5°
损伤阈值（@1064nm）	>10J/cm² @ 10ns；>1J/cm² @ 8ps
峰值隔离度	>35dB（隔离器）
透射率	旋转器 >98%；隔离器 >96%
储存温度范围	-40°C ~ 70°C
可调温度范围	20°C ± 10°C（可定制）
隔离光束指向性	<3 mrad

IPOptica高功率旋转器与隔离器/超快激光旋转器，超快激光隔离器现有型号汇总

类型

通光孔径

1030nm

1064nm

旋转器

3.5mm

HPKT-R-S3-1030

HPKT-R-S3-1064

5mm

HPKT-R-05-1030

HPKT-R-05-1064

8mm

HPKT-R-08-1030

HPKT-R-08-1064

12mm

HPKT-R-12-1030

HPKT-R-12-1064

15mm

HPKT-R-15-1030

HPKT-R-15-1064

20mm

HPKT-R-20-1030

HPKT-R-20-1064

隔离器

3.5mm

HPKT-I-S3-1030-000-045

HPKT-I-S3-1030-000-090

HPKT-I-S3-1064-000-045

HPKT-I-S3-1064-000-090

5mm

HPKT-I-05-1030-000-045

HPKT-I-05-1030-000-090

HPKT-I-05-1064-000-045

HPKT-I-05-1064-000-090

8mm

HPKT-I-08-1030-000-045

HPKT-I-08-1030-000-090

HPKT-I-08-1064-000-045

HPKT-I-08-1064-000-090

12mm

HPKT-I-12-1030-000-045

HPKT-I-12-1030-000-090

HPKT-I-12-1064-000-045

HPKT-I-12-1064-000-090

15mm

HPKT-I-15-1030-000-045

HPKT-I-15-1030-000-090

HPKT-I-15-1064-000-045

HPKT-I-15-1064-000-090

20mm

HPKT-I-20-1030-000-045

HPKT-I-20-1030-000-090

HPKT-I-20-1064-000-045

HPKT-I-20-1064-000-090

隔离器-TFP

12mm

HPKT-I-12-1030-000-045-TFP

HPKT-I-12-1064-000-045-TFP

15mm

HPKT-I-15-1030-000-045-TFP

HPKT-I-15-1064-000-045-TFP

20mm

HPKT-I-20-1030-000-045-TFP

HPKT-I-20-1064-000-045-TFP
