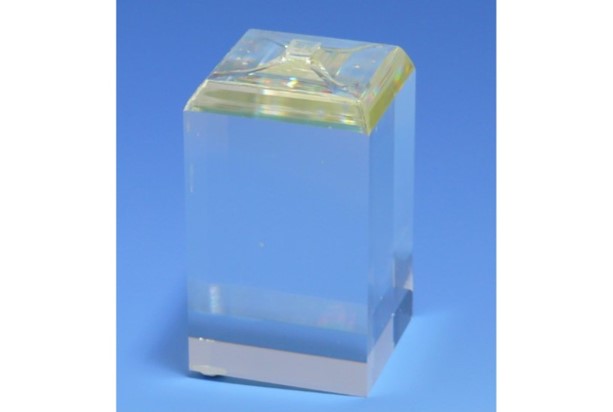

KTN晶体（化学式KTa_xNb_1-xO_3，x值可在0到1之间调整）是一种电光性能特别优异的晶体材料，非常适合用于各类光电设备。它本质上是一种钽和铌比例可调的固溶体单晶，因此同时拥有钽酸钾（KTaO₃）和铌酸钾（KNbO₃）两种晶体的特性。这种晶体由Oxide公司采用顶部籽晶法（TSSG）技术生长而成。通过温度调控，钽铌酸钾晶体的相对介电常数可突破20000，是目前已知电光效应最强的材料之一。此外，向KTN高电光效应晶体内注入电子，还可实现光束偏转功能。
KTN高电光效应晶体标准规格：
立方相与四方相之间的相变温度：TC=10∼50℃，KTaxNb1−xO3对应组分x的取值范围：0.61~0.69
OXIDE支持定制钽铌酸钾晶体特殊组分，可联系我司咨询
KTN电光晶体规格参数：
- 化学式：KTaxNb1−xO3
- 实用透光波段：488–3500nm
- 晶体生长工艺：TSSG（顶部籽晶助熔剂法）
KTN晶体特点：
- 高电光效应晶体，电光效应位居现有材料前列
- 可通过电子注入实现光束偏转
- 兼具钽酸钾晶体(KTaO3)与铌酸钾晶体(KNbO3)的双重特性
- 可按需定制组分比例x

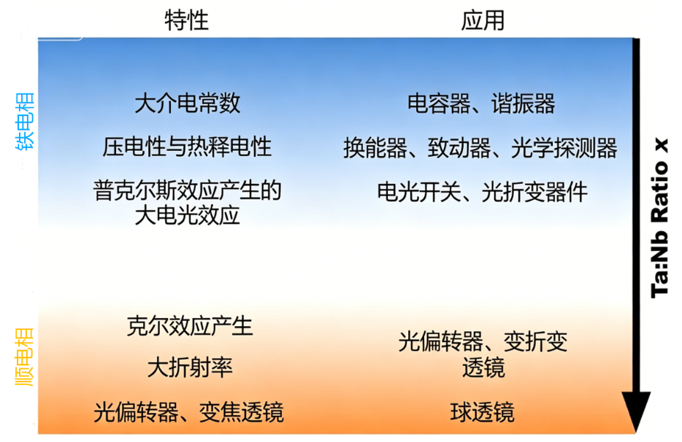

图1. 材料性能&对应应用
OXIDE钽铌酸钾电光晶体规格参数：
|
性能指标 |
参数说明 |
|
透光率 |
488nm~3500nm波段透光率接近100% |
|
介电常数 |
与钛酸钡(BaTiO3)处于同一水平 |
|
机电耦合系数 |
x=0时，比钽酸锂(LiTaO3)高17倍 |
|
电光效应 |
普克尔效应：与电场强度成正比 克尔效应：与电场强度平方成正比 |
|
折射率 |
2.14~2.33 |

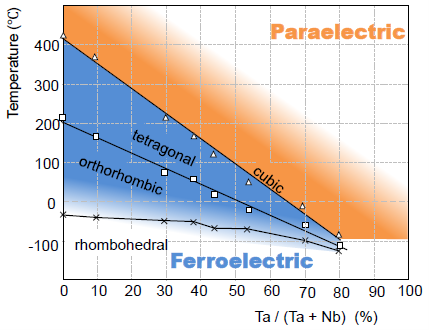

图2. KTN晶体不同浓度的随温度变化的相图
Paraelectric：顺电相；Ferroelectric：铁电相；
cubic：立方相；tetragonal：四方向；orthorhombic：正交相；rhombohedral：菱方相
