作者：维尔克斯 时间：2026-8-29 12:03:12
HOLOEYE GAEA-2.1系列SLM主打高分辨率与微小像素间距，实现大衍射角。其纯相位型号（VIS-158、CFS-159）基于反射式LCOS，分辨率4160×2464，像素间距3.74μm。该设备还支持快速模式，分辨率可达3840 × 2160像素或4000 × 2464像素。GAEA-C SLM是GAEA SLM的紧凑版本，采用成本优化的驱动解决方案，并具有增强的相位稳定性。GAEA-C-NIR-069B，GAEA-C-TELCO-033等窄像素间距SLM基于反射式LCOS微显示器，分辨率为4094 × 2400像素，像素间距为3.74μm。
GAEA-2.1高衍射角空间光调制器特点：
-分辨率：最大 4160 × 2464 像素
-像素间距：3.74 µm
-填充因子：90 %
-有效区域：15.56 × 9.22 mm（0.7 英寸对角线）
-寻址：8 位（256 级灰度）
-信号格式：HDMI-2 — 4K 分辨率
-输入帧率：3840 × 2160 像素：60 Hz / 180 Hz（CFS）、4000 × 2464 像素：60 Hz / 180 Hz（CFS）、4160 × 2464 像素：58 Hz / 174 Hz（CFS）
-最大空间分辨率：133.5 lp/mm
GAEA-2.1 高衍射角空间光调制器（SLM）由驱动单元（配备标准数字视频接口 HDMI）和纯相位 LCOS（硅基液晶）微显示器组成。该微显示器具有 1000 万像素（4K）分辨率（最大 4160 × 2464 像素）和 3.74 µm 像素间距，有效区域对角线尺寸为 0.7 英寸。GAEA-2.1 SLM是一款即插即用的纯相位调制设备，可作为扩展显示器，通过标准显卡加载相位函数进行寻址。支持 8 位灰度图（即 8 位相位级数）寻址。所用显卡必须支持 HDMI-2，并能提供至少 3840 × 2160 像素分辨率的无压缩输出。寻址操作可通过附带的 Pattern
Generator 软件、SLMSlideshow Player 软件或标准图像查看器轻松完成。HOLOEYE 还提供 SLM显示软件开发套件（SDK），其中包含适用于多种编程语言的 API（应用程序编程接口）。GAEA-2.1 SLM显示器极小的像素尺寸可实现大衍射角。
GAEA-C 高分辨率SLM由驱动单元（配备标准数字视频接口 HDMI）和纯相位 LCOS（硅基液晶）微显示器组成。该微显示器分辨率为 4094 × 2400 像素，像素间距为 3.74 µm，有效区域对角线尺寸为 0.7 英寸。GAEA-C 是一款即插即用的纯相位调制设备，可作为扩展显示器，通过标准显卡加载相位函数进行寻址。支持 8 位灰度图（即 8 位相位级数）寻址。寻址操作可通过附带的 Pattern Generator 软件、SLMSlideshow Player 软件或标准图像查看器完成。HOLOEYE 还提供 SLM显示软件开发套件（SDK），其中包含适用于多种编程语言的 API。GAEA-C SLM显示器极小的像素尺寸可实现大衍射角。

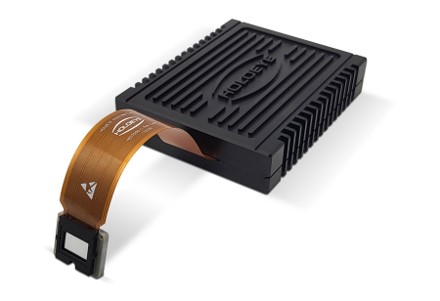

GAEA-2.1高衍射角空间光调制器

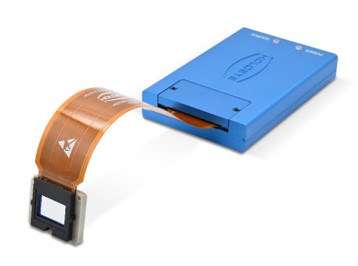

GAEA-C高分辨率SLM
GAEA-C窄像素间距SLM特点：
-显示类型：反射式 LCOS（纯相位）
-分辨率：4094 × 2400 像素
-像素间距：3.74 µm
-填充因子：90 %
-有效区域：15.56 × 9.22 mm（0.7 英寸对角线）
-寻址：8 位（256 级灰度）
-信号格式：HDMI-2 — 4K 分辨率
-输入帧率：30 Hz
-最大空间分辨率：133.5 lp/mm
高分辨率SLM参数表：
|
产品型号 |
反射率 |
最大相位偏移 |
波长范围 |
|
GAEA-2.1-VIS-158 |
78% |
4.7π @ 450 nm/2.5π @ 633 nm |
420–650nm |
|
GAEA-2.1-CFS-159 |
76% |
可见光范围内最小2π |
420–650nm |
|
GAEA-2.1-NIR-069B |
69% |
4.4π @ 650 nm |
650–1100nm |
|
GAEA-2.1-TELCO-033 |
72% |
2.6π @ 1550 nm |
1400–1700nm |
|
GAEA-C-VIS-158 |
78% |
4.7π @ 450 nm/2.5π @ 633 nm |
420 – 650 nm |
|
GAEA-C-NIR-069B |
68% |
3.8 π @ 650 nm/2.4 π @ 1064 nm |
650 – 1100 nm |
|
GAEA-C-TELCO-033 |
72% |
2.5 π @ 1550 nm |
1400 – 1700 nm |
纯相位空间光调制器应用：

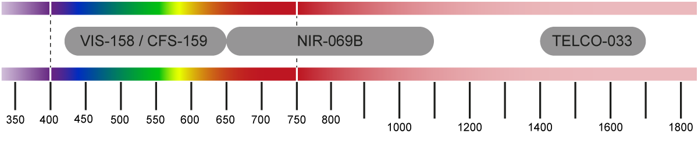

HOLOEYE 提供不同版本的 GAEA 纯相位空间光调制器。不同的面板版本针对不同的波长范围进行了优化：GAEA-2.1-VIS-158 版本可用于 420 至 650 nm 波段。GAEA-2.1-CFS-159 专为高速应用而设计并可用于 RGB 彩色场序（CFS）操作而设计。GAEA-2.1-NIR-069 版本针对 650 至 1100 nm 波段进行了优化。GAEA-2.1-TELCO-033 版本专为1400–1700 nm范围内的典型电信波长而设计。GAEA-C 空间光调制器系列涵盖 3 个版本，针对不同波长范围进行了优化：GAEA-C-VIS-158 版本可用于 420 至 650 nm 波段。GAEA-C-NIR-069B 针对 650 至 1100 nm 波段进行了优化。GAEA-C-TELCO-033 版本专为 1400–1700 nm（例如 C 波段 1550 nm） 范围内的典型电信波长而设计。
3.74 µm 的窄像素间距可实现大衍射角，并带来高达 133.5 lp/mm 的有效空间分辨率。
|
波长(nm) |
周期(2px) |
角度 |
周期 (4px) |
角度 |
周期 (8px) |
角度 |
|
1550 nm |
2px |
11.96° |
4px |
5.95° |
8px |
2.97° |
|
633 nm |
2px |
4.85° |
4px |
2.43° |
8px |
1.21° |
|
532 nm |
2px |
4.08° |
4px |
2.04° |
8px |
1.02° |
|
450 nm |
2px |
3.45° |
4px |
1.72° |
8px |
0.86° |

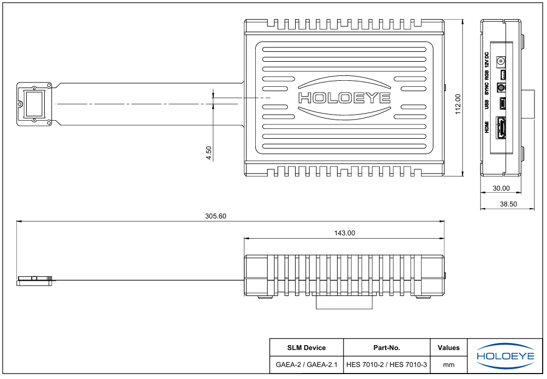

GAEA-2.1空间光调制器：
