FTMIR-L1-120-4TE傅里叶变换红外光谱仪透射测量方法，ARCoptix光源、样品池等配件

ARCoptix傅里叶变换红外光谱仪所采用的透射光谱测量法，是一种应用广泛的分析手段。其原理为比较法，即测定红外光束穿过样品后形成的透射光谱，并计算其与参考光谱的比值。该透射光谱法主要面向液体和气体样品，同时也可用于对压制成型的粉末或薄膜进行表征。除了光谱测量外，透射测量还可用于评估光学元件（如窗口和滤光片）的性能。我们所代理的Arcoptix 提供多种透射光谱解决方案，可基于我们的FT NIR或MIR FTIR仪器实现。

中红外（MIR）傅里叶变换红外光谱仪透射测量（Transmission measurement）：

与严重依赖光纤的近红外（NIR）系统不同，中红外（MIR）透射光谱技术尽可能在自由空间中工作，因为中红外区域的光纤通常具有损耗且易损。由于ARCoptix FTIR仪器体积小、重量轻，可轻松集成并对准现有任何设备。因此，我们的整个MIR产品系列默认支持自由空间使用，同时大多数设备还配备可拆卸的光纤耦合器，利于用户的傅里叶变换红外光谱仪透射光谱实验搭建。此外，我们大部分产品线目前或均可与Thorlabs 30mm笼式系统兼容，这有助于简化对常见光学部件(包括反射镜、滤波器等)的使用。

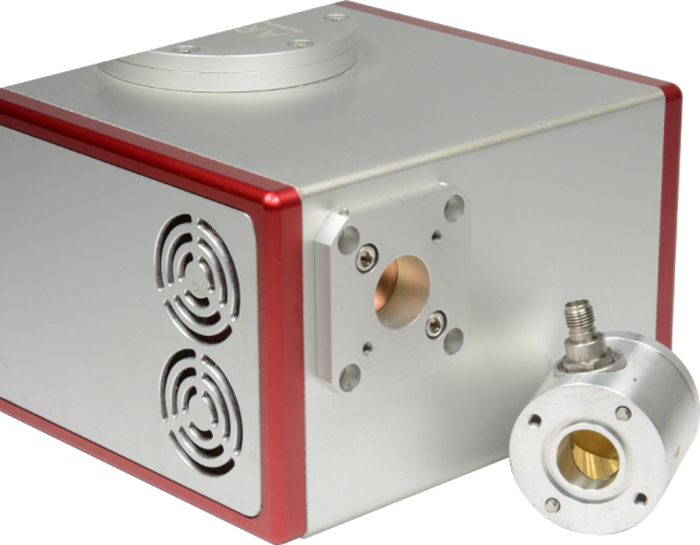

FTMIR-L1-120-4TE 光纤耦合器拆卸后的自由空间输入

通过将样品直接置于光路中，即可实现透射光谱分析，而仪器和红外光源只需放置在桌面或光学工作台上即可，如下图所示，使用ARCLIGHT-MIR和FTMIR-L1-120-4TE设备时即为这种情况。

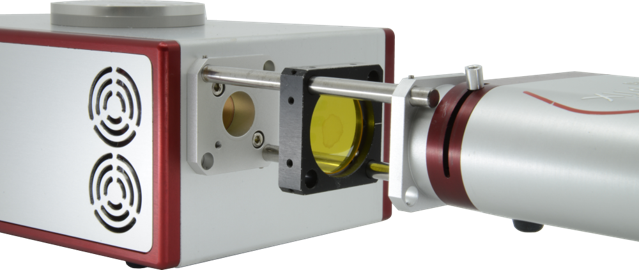

使用ARCLIGHT-MIR和FTMIR-L1-120-4TE测量ZnSe基底上的液滴沉积

某些应用有更严格的要求，例如可能需要在净化环境中工作，或至少限制红外光束与周围空气中分子（通常是H₂O和CO₂）的相互作用时长。这通常意味着仪器及其光源必须与样品仓或定制气体池配套使用，甚至需要将仪器完全集成到现有的测量系统中。在此情况下，Arcoptix 提供了两款坚固紧凑的OEM FTIR分析仪模块，可提供更多的集成和定制选项。OEM010是一款完全集成的设备，内置光源、干涉仪和探测器；而 OEM011（OEM FTIR模块）与之极为相似，唯一的区别在于探测器位于外部模块中，从而提供了更高的灵活性。

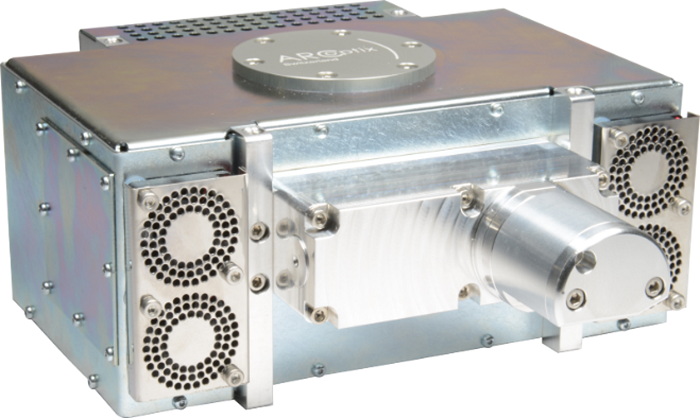

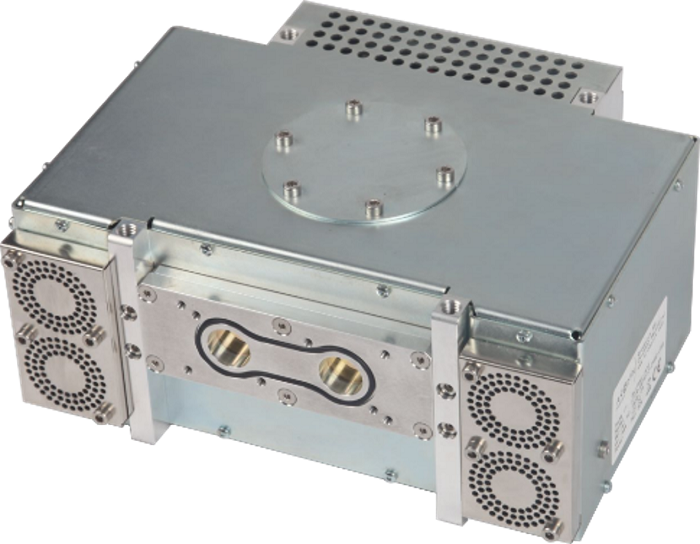

FTIR-OEM010-120-4TE，OEM FTIR模块

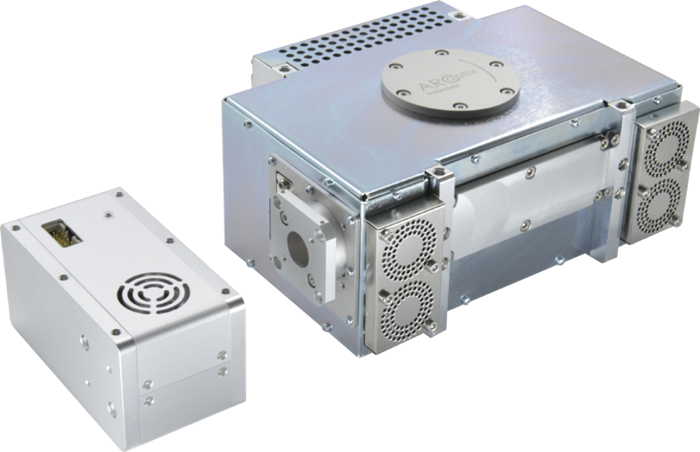

FTIR-OEM011-120-4TE，OEM FTIR模块

两种OEM FTIR模块均可安装各种附件，例如可用于将光线耦合至光纤或波导的平面或抛物面镜，或者只需将光束重新导向其他组件。Arcoptix在设计和制作采样附件方面也拥有丰富经验，这些配件可根据具体应用进行定制。

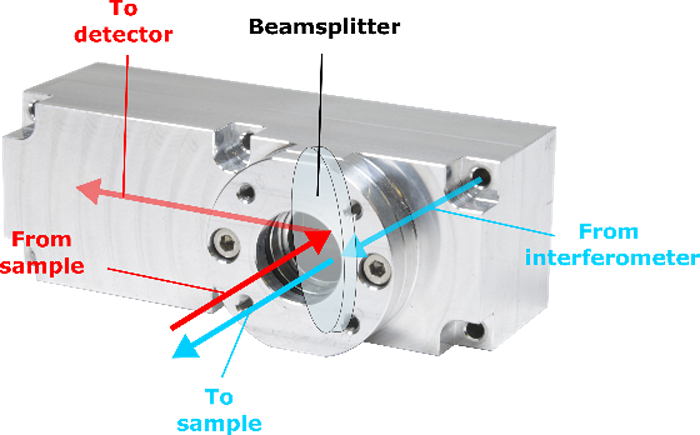

OEM-PART-CMP的工作原理图示

例如，OEM-PART-CMP是一款专为OEM010（OEM FTIR模块之一）设计而成的标准配件，其灵感源自客户的ARCoptix傅里叶变换红外光谱仪透射测量方法实验搭建实际需求。该输入/输出模块包含一个分束器和一组平面镜，可沿相同路径（共用路径配置）发送和收集光。这一配置已被成功应用于对沉积于透明基材(ZnSe)上的薄膜进行透射光谱分析。通过将抛物面离轴反射镜安装至OEM-PART-CMP上，可将光线聚焦于样品上。

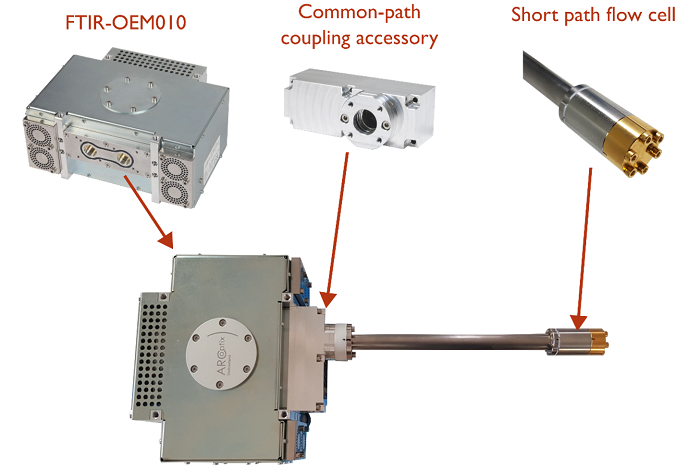

基于FTIR-OEM010-120-4TE和OEM-PART-CMP的透反射光谱仪配置

另一个示例如下所示，其中OEM-PART-CMP被连接到一个定制的液体流动池，其短路径仅为1.5毫米。这使得在高压、高温、低液体流动量的条件下能够进行液体传输光谱分析。

我们‌是一家位于深圳龙岗的专业光电产品代理商，所代理的瑞士ARCoptix可为用户提供便捷且可靠的傅里叶变换光谱仪，如有ARCoptix傅里叶变换红外光谱仪搭建透射光谱实验相关需求或问题可随时联系，谢谢！

近红外（NIR）或可见光-近红外（VIS-NIR）傅里叶变换红外光谱仪透射测量（Transmission measurement）：

液体透射光谱是一种标准的光谱测量方法，广泛应用于化学、生物、农业、食品分析等多个工业和应用研究领域的光谱实验。ARCoptix傅里叶变换红外光谱仪的透射光谱测量通常使用包含比色皿支架的光纤装置对液体进行近红外（NIR）检测，该支架可容纳不同长度的液体比色皿，因此无需光学对准，使得光学系统安装较为简便。此外，通过相同或高度相似的装置，还可对薄膜等其他类型的样品进行表征。

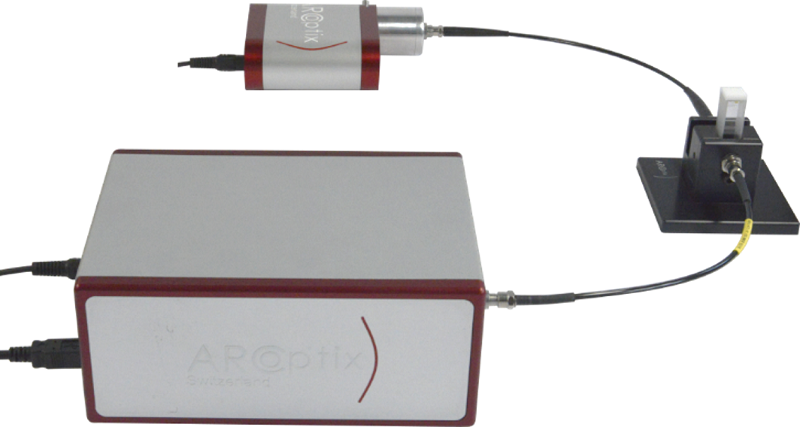

近红外（NIR）透射光谱仪装置，可用于液体或薄膜。除比色皿外，所有部件均可直接订购

在近红外（NIR）或可见-近红外（VIS-NIR）波段，可利用光纤系统便捷地组装一套透射光谱系统，该系统依赖于几个关键元件：

基于QTH灯泡或等效红外光源（如ARCLIGHT-NIR）的光纤耦合红外光源

注：ARCLIGHT-NIR红外光源提供稳定的输出，并配有内置刀片式隔膜，可调节输出光功率

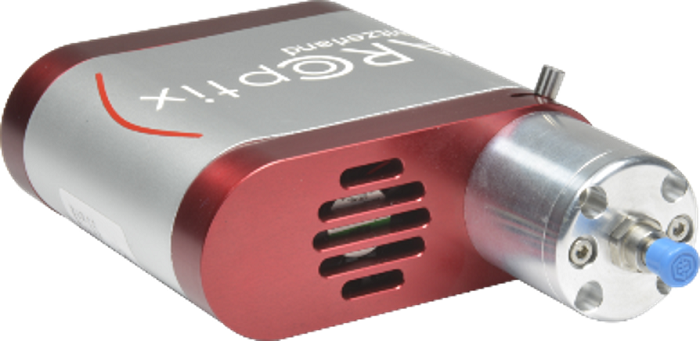

ARCLIGHT-NIR 红外光源

带合适聚焦和收集光学装置的样品池（比色皿）/样品架，例如Arcoptix CUV

注：Arcoptix CUV能够容纳样品池（比色皿）/样品架，其光学路径可达I cm。它还配备有专门用于添加额外滤光片（强度或颜色）或其他样品（如薄膜等）的插槽，这些滤光片或样品可以方便地安装在样品池旁或替代样品池进行使用，便于用户自搭建傅里叶变换红外光谱仪透射光谱实验平台。

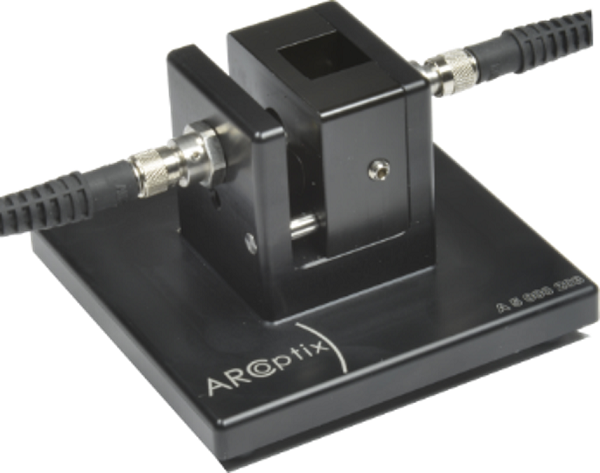

Arcoptix CUV

高品质、低损耗光纤

注： Arcoptix 提供标准低氧化铝熔融石英光纤，用于ARCoptix傅里叶变换红外光谱仪的光谱实验透射光谱测量，芯径为600微米，标准长度为0.5米或1米。其他光纤及光纤配置（如束状光纤）可根据要求提供，如需傅里叶变换红外光谱仪透射测量详情信息，请直接联系我们。

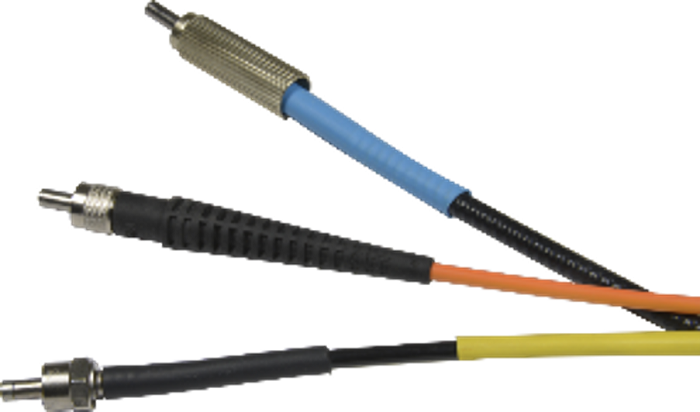

光纤/Optical fibers

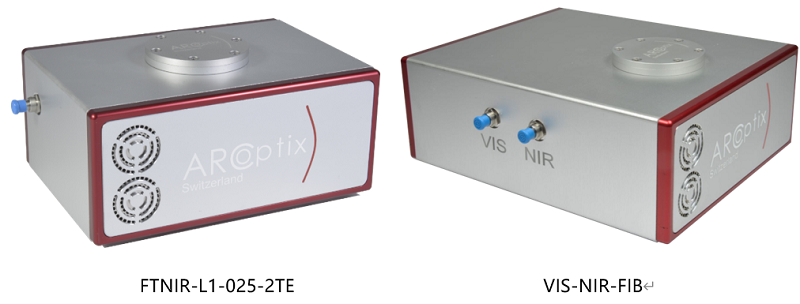

FT-NIR或VIS-NIR傅里叶变换红外光纤光谱仪

注：ARCoptix FTNIR-L1-025-2TE（光谱范围：0.9-2.5 微米）傅里叶变换红外光纤光谱仪是获取高质量、可重复性光谱的理想工具，具有高信噪比（4 cm-1分辨率，1 分钟扫描时间下>100'000: 1）和优异的分辨率（标准为2/ 4/ 8 cm-1）。

此外，Arcoptix VIS-NIR-FIB傅里叶变换红外光纤光谱仪提供了一种紧凑且便捷的解决方案，可测量直至350nm的整个可见近红外光谱范围（350-2500 nm）。VIS-NIR-FIB 傅里叶变换红外光纤光谱仪通过将FT-NIR光谱仪采集的数据（900-2500 nm）与用光栅光谱仪测量的可见光区域（350-1000nm）测得的数据进行拼接来工作。由于采用了Y型光纤束，该设备可同时连接至仪器的可见光和近红外端口，因此能够直接兼容其他光纤系统及配件。
