Beam Splitters,Separators,Combiners,分光镜、二向色镜、合束镜工作原理与中文命名对照

在激光系统与光学实验光路中，分光镜/分束镜、二向色镜与合束镜是三类经常用到的基础元件。

光学领域常说的"分光"其实包含两种完全不同的物理过程，这也是Beam Splitter、Separator、Combiner三类命名容易混淆的根源。理解这一系列元件的关键，不在于名字叫什么，而在于搞清楚它分的到底是光的什么属性：

一种是分能量（分功率/分振幅）：入射的是单一波长的光，元件把这束光的能量按预定比例劈成两束，一束光反射，一束光透射，出射的两束光波长完全相同、光谱成分完全一致，只是光强不同。这就是分光镜/分束镜（Beam Splitter）做的事。另外，当需要以特定角度或者需要分开的光束打在同一平面时，我们有分束器可供选择，且支持一维和二维分束，出射光的光束直径、发散角和波前完全和入射激光相同，只是传播方向发生改变。

另一种是分波长（分光谱/分颜色）：入射的是包含多个波长的混合光，元件按波长把不同的光谱成分在空间上分开，反射一个波长，透射一个波长，出射的两束光波长不同、颜色不同。这就是二向色镜（Separator）做的事。把同一片元件反过来装，让不同波长的光分别入射、合成一束出射，就是合束镜（Combiner）。

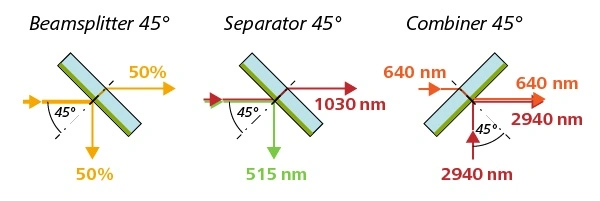

三者的基底材料、几何尺寸、外形公差完全一致，均为45°入射角使用的平板光学元件，后表面均镀对应工作波段的增透膜。按膜系与功能分为两大类：分光镜为一类，采用分束膜；二向色镜与合束镜为另一类，采用同一片二向色膜，仅安装方向相差180度。

一、二向色镜/合束镜（Separator/Combiner）——分波长不分能量

Separator与Combiner对应中文标准命名分别为二向色镜（亦称波长分离镜、谐波分离镜、冷镜）与合束镜（亦称合光镜）。二者采用完全相同的二向色膜系，是同一片光学元件，区别仅在于在光路中的安装方向。核心特征是：只分波长，不按比例分能量。

2.1：正向使用：二向色镜（Separator）——把混在一起的波长分开

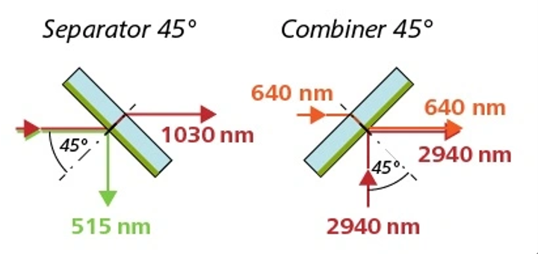

当包含两束或多束不同波长的混合激光以45°沿正向入射时，膜系基于多光束干涉原理，对其中一个波长呈现高反射特性，对另一波长呈现高透射特性，从而将沿同一光路传播的不同波长成分在空间上完全分开。

打个比方：二向色镜像一个分拣机，把混在一起的红球和蓝球分到两个通道，球本身没有被切开，只是按颜色走了不同的路。每个波长的光能量几乎全部反射或全部透射，不存在按比例分能量的情况。

在超快激光倍频系统中，这类元件被广泛用于分离基频光与各次谐波，因此也常被称为谐波分离镜。典型光路特征：单束多波长混合光入射，两束单波长光分别沿反射与透射方向垂直出射。

2.2：反向使用：合束镜（Combiner）——把分开的波长合成一路

将同一片二向色镜在光路平面内旋转180度安装，两束不同波长的激光可分别沿反射方向和透射方向入射，经膜系反射与透射后沿同一光轴出射，实现多波长同轴合束，此时该元件称为合束镜。

从膜系设计角度，合束镜与二向色镜没有任何区别，无需重新镀膜，也无需更换元件。购买一片二向色镜，既可以用来分波长，也可以反过来用来合波长，功能完全由安装方向决定。行业内部分厂商直接将此类产品标注为Separator/Combiner，不区分型号。

工业激光系统中，合束镜常见用途是将可见光指示光与不可见红外工作激光合束，实现加工定位可视化；医疗激光、激光雷达、激光显示系统中也广泛使用合束镜实现多波长同轴输出。

二、分光镜（Beam Splitter）——分能量不分波长

Beam Splitter在我们官网中对应中文标准命名为分光镜/分束镜（我们把一束光通过镜片后分成多束光叫做分束器，是衍射原理，英文名也是Beam Splitter），采用分束膜系设计。核心特征是：按比例透射和反射，只分能量，不分波长。

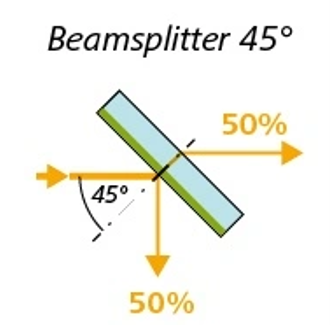

其工作方式为：单色激光束以45°入射至元件表面，膜系将入射光的功率按预定比例分为两束——一束经90度反射转向，另一束沿原方向透射。出射的两束光与入射光波长完全相同，光谱成分没有任何改变，只是光的能量被分成了两份。

打个比方：分光镜/分束镜像一个水龙头接了个三通，把一股水流按流量分成两股，水质没有任何变化；它不区分光的"颜色"，只把光的"强弱"分开。正因为如此，分光镜的膜系对波长不敏感。

典型应用：激光干涉仪中分出参考光与测量光；激光加工系统中分出一路光进行功率实时监测与闭环控制；双光束并行加工中将一束激光分为两束等功率光束；泵浦-探测实验中分出泵浦光与探测光。这些场景的共同点是：两束光波长相同，只需要按功率分配。

三、两类元件本质对比

两类元件的核心区别可归纳为下表，选型时首先判断你要分的是能量还是波长：

四、产品类型选择
两步走：

步骤一：问自己——我要分的是什么？如果是把同一波长的光按功率分成两路（比如一路去加工、一路去监测功率），选分光镜；如果是要把不同波长的光分开或者合起来，选二向色型元件。

步骤二：确定安装方向。选二向色型元件时，如果多波长光已经混在一条光路里、需要分开，正向安装就是二向色镜；如果两束不同波长的光现在各走各的、需要合成一条光路，把同一片元件反过来装180度就是合束镜，不需要另买。

五、总结

Beam Splitter（分光镜）、Separator（二向色镜）与Combiner（合束镜）的本质区别，一句话就能讲清：分光镜分能量不分波长，二向色镜分波长不分能量，合束镜是二向色镜反过来用。

三者同基底同外形，按膜系分两类：分束膜做分光镜，二向色膜做二向色镜/合束镜。二向色镜和合束镜是同一片元件，正用分离波长、反用合束波长。选型时先想清楚分的是能量还是波长，就不会被各种命名搞混。
