日本西格玛光机SIGMAKOKI的PBS-C偏光平板分光镜，是面向强激光、大口径光束的平板型偏振分光元件，可用于高能激光偏振衰减和光量可调分束系统。它以56°布鲁斯特角入射，通过正面多层电介质膜高效分离S、P偏振光；消光比Ts:Tp=1:200，表面质量10-5，面型精度λ/10，反面无镀膜。

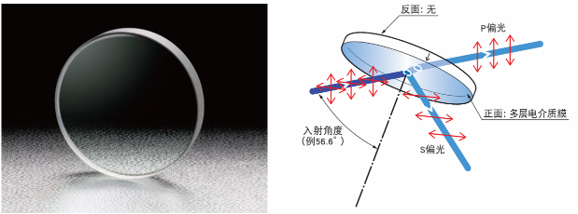

左图：偏光平板分光镜PBS-C图示 右图：功能说明图
偏振分光镜/偏振片PBS-C透过率波长特性（参考数据）：

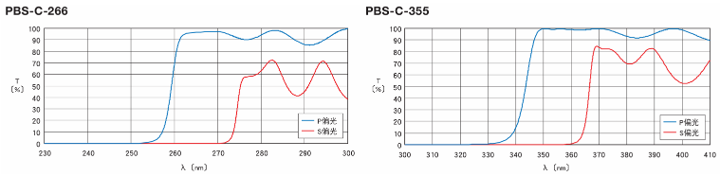

266nm和355nm 56°偏振分光片PBS透射率曲线图

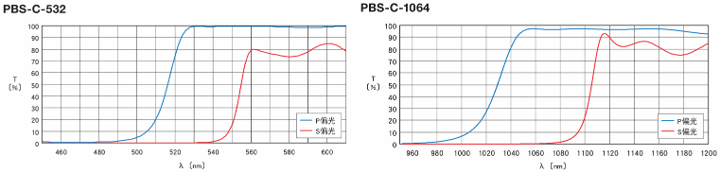

532nm和1064nm 56°偏振分光片PBS透射率曲线图
SIGMAKOKI偏光平板分光镜PBS-C共同指标：
|
规格 |
描述 |
|
基材面型精度 |
λ/10 |
|
透过消光比 |
Ts：Tp＝1：200 |
|
平行度 |
＜5″ |
|
镀膜 |
正面 多层电介质膜 反面 无 |
|
表面质量 |
10－5 |
|
有效直径 |
外径的90％ |
SIGMAKOKI偏振分光镜/偏振片PBS-C特性：
- 入射角度设定为布鲁斯特角，分束镜具有很高的S·P偏光分离比；
- 镀有多层电介质膜，光量损失很小，可以有效地分离偏振光；
- 由于是平板型分光镜，即使光束通光口径变大，重量也不会变得很重；
- 光束透过玻璃的距离很短，波长分散或色差的影响很小；
SIGMAKOKI偏振分光镜/偏振片PBS-C注意事项：
- 使用前，请务必确认入射激光光束的能量密度要低于激光损伤阈值
- 通过透镜或凹面反射使激光光束变细后入射时，如果能量密度超过元件，的激光损伤阈值，元件有破损的危险
- 平板型偏光分光镜的反面没有镀防反射膜。（以布鲁斯特角入射P偏光，反射率为0%）
- 光线从反面入射时，S偏光在反面将被反射，可能有多重反射产生杂散光
- 请按照技术指标指示的入射角度使用。入射角度不同时，透过率的波长特性会产生变化，透过率，反射率，P偏光和S偏光的分离比等也会产生变化。而且，请注意入射角度随材质或波长的不同而不同
- 在适用波长之外使用时，不会得到应有的偏光分光镜的特性。请选择与使用波长相符的元件
- 由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm
- 不能辨别反射镀膜面位置时，请使用基板侧面的箭头符号确认
偏振分光镜/56°偏振分光片PBS-C标准品列表：
|
型号 |
适用波长(nm) |
外径φD(mm) |
最大透过光束直径(mm) |
材质 |
入射角度(°) |
P偏光透过率(%) |
S偏光反射率(%) |
激光损伤阈值※(J/cm2) |
|
PBS-20C03-10-266 |
266 |
φ20 |
φ10.0 |
合成石英 |
56.3 |
＞92 |
＞95 |
2 |
|
PBS-25.4C03-10-266 |
266 |
φ25.4 |
φ12.7 |
合成石英 |
56.3 |
＞92 |
＞95 |
2 |
|
PBS-30C03-10-266 |
266 |
φ30 |
φ15.0 |
合成石英 |
56.3 |
＞92 |
＞95 |
2 |
|
PBS-20C03-10-355 |
355 |
φ20 |
φ10.1 |
合成石英 |
55.9 |
＞94 |
＞95 |
2 |
|
PBS-25.4C03-10-355 |
355 |
φ25.4 |
φ13.1 |
合成石英 |
55.9 |
＞94 |
＞95 |
2 |
|
PBS-30C03-10-355 |
355 |
φ30 |
φ15.7 |
合成石英 |
55.9 |
＞94 |
＞95 |
2 |
|
PBS-20C03-10-532 |
532 |
φ20 |
φ9.9 |
BK7 |
56.6 |
＞95 |
＞98 |
5 |
|
PBS-25.4C03-10-532 |
532 |
φ25.4 |
φ12.9 |
BK7 |
56.6 |
＞95 |
＞98 |
5 |
|
PBS-30C03-10-532 |
532 |
φ30 |
φ15.4 |
BK7 |
56.6 |
＞95 |
＞98 |
5 |
|
PBS-20C03-10-1064 |
1064 |
φ20 |
φ10.0 |
BK7 |
56.4 |
＞96 |
＞98 |
7 |
|
PBS-25.4C03-10-1064 |
1064 |
φ25.4 |
φ12.9 |
BK7 |
56.4 |
＞96 |
＞98 |
7 |
|
PBS-30C03-10-1064 |
1064 |
φ30 |
φ15.5 |
BK7 |
56.4 |
＞96 |
＞98 |
7 |
※入射角度0°，激光脉冲宽10ns，重复频率20Hz
