用WinCamD-LCM光束分析仪与物镜搭建高精度光束测量系统,测量微米聚焦光斑,Dataray

作者:维尔克斯  时间:2026-10-19 3:29:27

WinCamD-LCM与显微镜物镜组合采用“近场重成像”原理:物镜将LED/激光器发光面或光束腰等微小光源放大,并成像到相机探测器阵列上,从而对微米至亚微米级光束(如激光二极管光斑、光纤端面、光束腰)进行精确二维成像分析。该系统可对直径小于10 μm的极小光束做全二维成像,便于分析光纤输出等难以直接测量的光束;相比专用高倍率成像系统,通用显微镜物镜加WinCamD相机更具性价比。

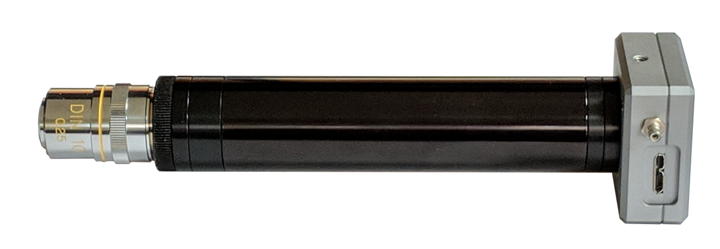

图:物镜光斑分析仪,使用WCD-MOM显微镜物镜支架安装在WinCamD-LCM上的MO-5x物镜


关键性能限制与注意事项

在实际应用中,有几个关键因素会限制系统的最终性能:

像素尺寸限制:为了保证测量精度,通常建议光束的1/e²直径至少覆盖10个像素。例如,WinCamD-LCM的像素尺寸为5.5微米,要测量一个6微米的光斑,就需要将其放大到至少55微米(10个像素)。因此,对于一个6微米的光斑,使用10倍物镜勉强可以,20倍则更佳。

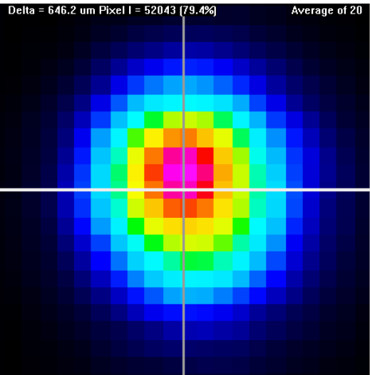

图:在WinCamD-UCD12相机上拍摄的50微米光束二维图像,像素尺寸为4.65微米

数值孔径 (NA):高精度光束轮廓分析系统的极限分辨率由(像素尺寸/放大倍率)和(0.61 * λ / NA)两者中的较大值决定。其中,NA是光束本身的数值孔径和物镜的数值孔径中的较小者。需要注意的是,尽管有理论分辨率限制,但WinCamD的插值算法仍可使系统读出光束尺寸和质心位置的精度达到0.1微米。

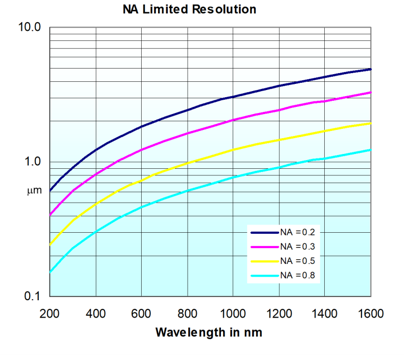

图:不同波长和NA值下的NA限制分辨率

重成像区域:光束分析仪与物镜成像范围的计算公式为:(传感器X尺寸 / 放大倍率) × (传感器Y尺寸 / 放大倍率)。

滤波器设置:在分析小光束时,务必在软件滤波下拉菜单中选择“无滤波”,以避免平滑处理导致光束轮廓展宽失真。


物镜选择建议

-微小光束分析方案优选高质量物镜:高精度光束轮廓分析预算允许的情况下,优先选择平场(Plan)或半平场(Semi-Plan)物镜,它们能提供比简单消色差物镜更好的边缘成像质量。

-匹配波长:确保所选物镜的镀膜覆盖了您感兴趣的波长范围。

-避免特殊物镜:光束分析仪与物镜应避免使用盖玻片校正物镜或浸液物镜,因为它们是为特定应用场景设计的,不适用于此方案。

-螺纹标准:大多数物镜采用RMS (DIN) 标准螺纹(0.8英寸,每英寸36牙)。请注意,Mitutoyo品牌的物镜使用不同的螺纹标准(26mm x 0.706mm螺距)。


一个完整的系统主要由以下几部分组成:

-WinCamD相机:以WinCamD-LCM型号为例,其探测器阵列位于相机外壳表面下方约7.5毫米处。不同型号的传感器平面距离可能有所不同,安装时需注意。

-WCD-MOM显微镜物镜安装套件:这是连接相机与物镜的关键部件。套件包含多个C接口延长管(如111.5mm、15mm、5mm等)和一个外部C接口转内部DIN适配器。这些组件的组合是为了满足标准RMS (DIN) 显微镜物镜的设计要求——即物镜的法兰盘到像平面的总光程必须为150毫米,以确保获得最佳成像质量。

-显微镜物镜:DataRay提供多种倍率的物镜选择,如MO-4x、MO-10x、MO-20x和MO-50x。用户可根据需要放大的倍数和波长进行选型。

通过组合不同长度的C接口管,测量微米聚焦光斑,可以精确调整物镜法兰盘到相机探测器表面的距离,使其恰好等于150毫米。例如,对于WinCamD-LCM相机,从外壳表面到探测器的距离约为7.5mm,那么需要将C接口管的总长度调整为142.5mm左右,加上适配器和物镜本身的结构,最终达到150mm的总光程。

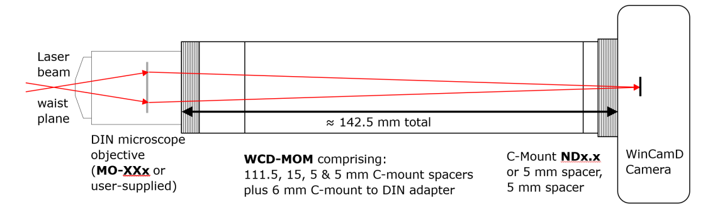

图:使用WCD-MOM将DIN显微镜物镜安装到WincamD相机上安装和固定

为了获得精准的测量结果,正确的调试光束分析仪与校准至关重要。

-稳定性与对准:

在高倍率下,系统的机械稳定性至关重要。即使是空调振动或声学噪声也可能导致图像抖动。因此,必须确保相机和物镜系统被牢固地安装。

光束应尽量沿光轴中心入射。如有疑问,可通过重新成像一个高分辨率的网格图案来评估成像质量。


-聚焦:

通过沿Z轴方向移动光源或相机,找到使放大后的光斑直径最小的位置,即为焦点位置。必须在正确聚焦后,才能进行后续的放大倍率测量。


-放大倍率测量:

DataRay软件可以通过设置“像素倍增因子”来补偿已知的放大倍率。测量步骤如下:

步骤1:完成对准和聚焦。

步骤2:在软件中将质心显示模式切换到“相对质心”,并将坐标归零。

步骤3:将光源或相机-镜头组件横向移动一个已知的距离(例如10微米),观察屏幕上图像质心的移动量(例如400微米)。

步骤4:计算像素倍增因子 = 实际移动距离 / 质心移动距离 = 10 / 400 = 0.04。将此值输入到软件的X和Y方向的像素倍增因子设置中,屏幕上的尺寸读数即可校正为真实尺寸。


总结

DataRay WinCamD微小光束分析方案与显微镜物镜的组合方案,为精密光束分析领域提供了一个强大而灵活的解决方案。通过遵循上述安装、校准和选型指导,用户可以有效地克服微小或不可达光束的测量难题,获得高精度的二维光斑分布数据,从而推动其在半导体检测、光纤通信、生物医学成像等领域的研究与应用。
