LAYERTEC激光反射镜偏振光参数Rs, Rp，Rs,p，Runpol和专业术语的介绍

Layertec公司，一家德国企业，专注于高精度光学元件的设计、开发与制造。该公司提供多种高级激光光学元件，主要分为两大类：非偏振光反射镜和偏振反射镜。其产品线涵盖了飞秒激光反射镜、皮秒反射镜、啁啾镜、低损耗激光反射镜、多功能宽带反射镜、金属膜反射镜、适用于激光的滤光片以及未镀膜的光学镜片等多种类型。

Layertec反射镜的产品被广泛应用于科研及工业领域，例如光电子学、光通讯、激光技术、光学研究等。LAYERTEC也提供定制服务以满足特定客户的需求。非偏振光反射镜/偏振反射镜离不开专业术语和参数，本文简单介绍LAYERTEC反射镜的一些术语和偏振参数Runpol，Rs, Rp, Rs,p的介绍。

Layertec反射镜中S偏振和p偏振的介绍：

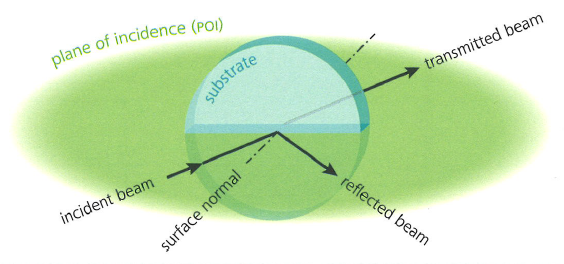

平面上的反射：入射面 (POl) 由入射光束和表面法线固定。

S偏振(s-polarization)：S偏振光的电场振动方向与入射平面POl垂直（S来自德语“senkrecht”，意为垂直），也称为s- 或TE（横向电）偏振。

P偏振(p-polarization)：P偏振光的电场振动方向与入射平面POl平行（P来自“parallel”），也称为p-或 TM（横向磁）偏振。

左图：S偏振：电场矢量垂直于入射平面(上下振动)  右图：P偏振：电场矢量平行于入射平面(左右振动)

激光反射镜中偏振光和非偏振光(Runpol，Rs, Rp, Rs,p)的规格：

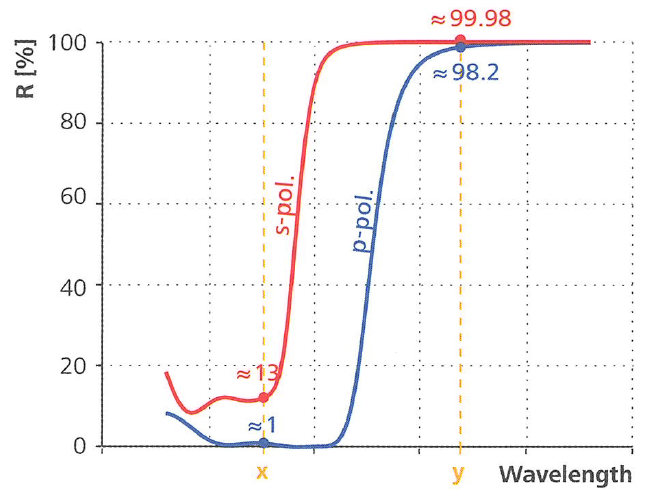

示例：短通滤光片short pass filter

AOl 45°处两个波长x和y的透射率/反射率

计算得出的数值：

Rs,(45°,x nm)≈13%   Rs,(45°,y nm)≈99.98%

Rp,(45°,x nm)~1%    Rp,(45°,y nm)~98.2%

图中显示，同一反射镜，在某个波长时，不管是S偏振光还是P偏振光，反射率是接近的。

非偏振光：钨丝灯

- 自发辐射

- 相干长度短

- s偏振光和p偏振光的等量混合

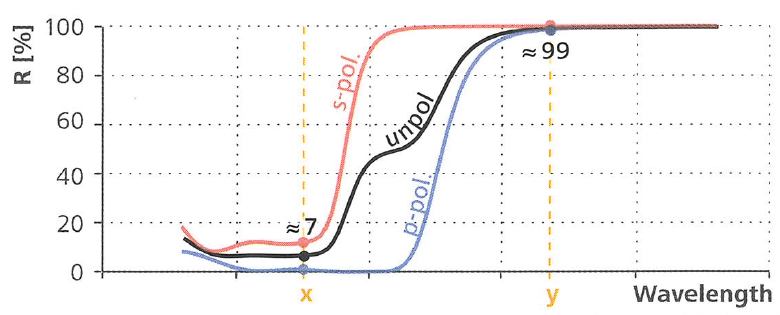

(Runpol：非偏振光的平均反射率,计算如下图所示)

→ 指定specify：Runpol=(Rs+Rp)/2

Runpol(45°，x nm)≈7%

Runpol(45°，y nm)≈99%

偏振光：激光器

- 受激发射

- 相干长度高

- 可自发改变偏振

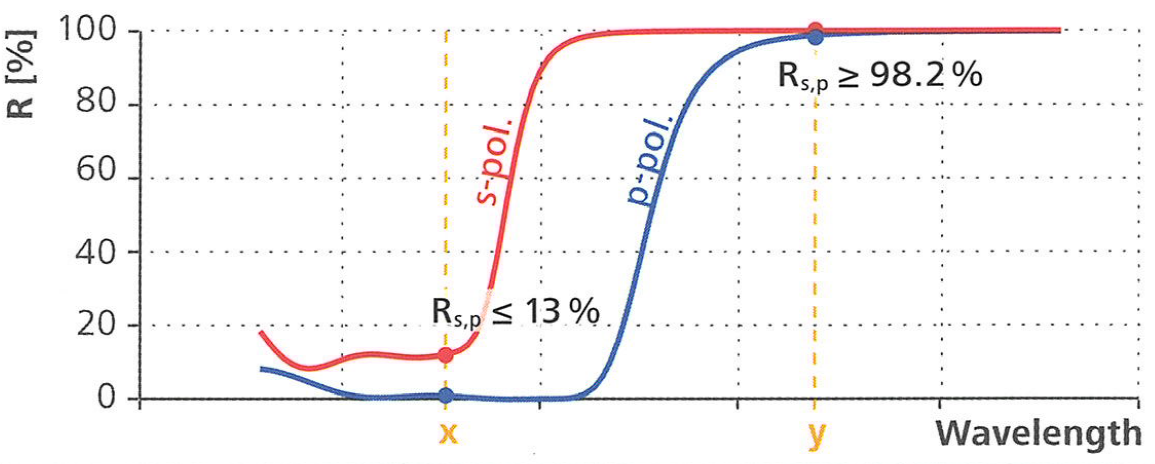

→ 具体说明： Rs,p（对任何偏振都有效，同时考虑s和p偏振光的反射率）

Rs,p(45°,x nm)≤13%

Rs,p(45°,y nm)≥98.2%

在美国被称为随机random

在德国，“随机”和“非偏振”这两个术语的使用是模糊的。为了防止误解，德国LAYERTEC建议使用“unpol”来表示非偏振光，而使用“s,p”来表示任意偏振。

德国LAYERTEC用于指定激光光学元件的专业术语：

物理量Physical quantity

德国LAYERTEC担心DIN lSO标准：

- 过于依赖于（历史上较旧的）镜片规格

- 不切实际，因为使用了两组字符和绝对值

→ LAYERTEC的光学涂层规格部分偏离DIN lSO标准。

为避免出错，咨询时请务必注明所有信息，尤其是AOl、偏振、公差、单位等！切勿因为它们“显而易见”而省略。此外，与其省略未知量，不如注明“待定”。
