作者：维尔克斯 时间：2025-3-26 9:52:11
Eksma品牌的光束扩束器分为三种款式：紧凑型扩束器、固定比率光束扩展器和ZOOM光束扩展器。紧凑型扩束器和固定比率光束扩展器都提供固定的放大倍数，而ZOOM光束扩展器则允许用户进行连续的倍率调节。

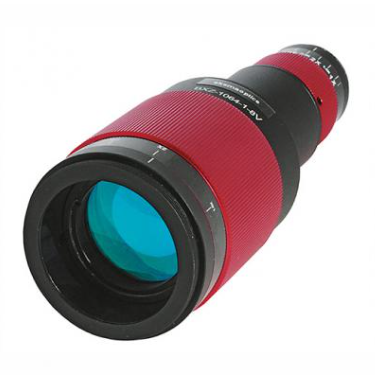

ZOOM光束扩展器
EKSMA OPTICS为Nd:YAG激光器及其谐波波长:1064nm、532nm和355nm提供了紧凑的伽利略型变焦扩束器。ZOOM光束扩展器由熔融石英制成，可调散度。变焦扩束器提供2x-8x或1x-8x的可变扩束比，并可调焦距以纠正激光束发散。
|
型号 |
波长 |
倍率 |
输入孔径 |
输出孔径 |
长度L |
|
165-1181 |
1064nm |
1X-8X |
12mm |
33mm |
162mm |
|
165-1281 |
1064nm |
2X-8X |
12mm |
33mm |
157mm |
|
165-1185 |
532nm |
1X-8X |
12mm |
33mm |
162mm |
|
165-1285 |
532nm |
2X-8X |
12mm |
33mm |
139.9mm |
|
165-1183 |
355nm |
1X-8X |
12mm |
33mm |
162.0mm |
|
165-1283 |
355nm |
2X-8X |
12mm |
33mm |
158.5mm |

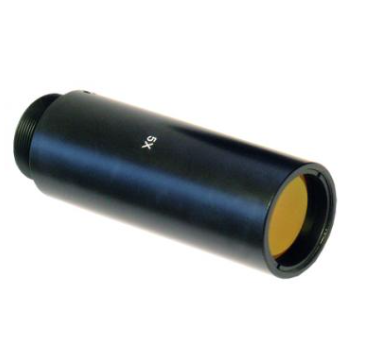

Eksma紧凑型扩束器
Eksma紧凑型扩束器，专为1064nm、532nm和355nm激光线设计。可提供从2X到10X的光束扩束。
Eksma紧凑型光束扩展器旨在将准直输入光束的直径增加到更大的准直输出光束。EKSMA OPTICS提供Eksma紧凑型扩束器，适用于1064nm、532nm和355nm波长的光束。紧凑型光束扩束器可以调整输入光束发散角，以获得准直、发散或聚焦的输出光束。
|
型号 |
波长 |
倍率 |
扩束器尺寸L |
传输 |
|
160-0043 |
355nm |
4X |
70.5mm |
>96% |
|
160-0063 |
355nm |
6X |
79.5mm |
>96% |
|
160-0083 |
355nm |
8X |
64.5mm |
>96% |
|
160-0103 |
355nm |
10X |
65.5mm |
>96% |
|
160-0022 |
532nm |
2X |
46.5mm |
>96% |
|
160-0252 |
532nm |
2.5X |
46.5mm |
>96% |
|
160-0032 |
532nm |
3X |
66.5mm |
>96% |
|
160-0042 |
532nm |
4x |
74mm |
>96% |
|
160-0052 |
532nm |
5X |
70.5mm |
>96% |
|
160-0062 |
532nm |
6X |
72mm |
>96% |
|
160-0082 |
532nm |
8X |
66mm |
>96% |
|
160-0102 |
532nm |
10X |
68mm |
>96% |
|
160-0021 |
1064nm |
2X |
48mm |
>96% |
|
160-0251 |
1064nm |
2.5X |
48.5mm |
>96% |
|
160-0031 |
1064nm |
3X |
68mm |
>96% |
|
160-0041 |
1064m |
4X |
76mm |
>96% |
|
160-0051 |
1064nm |
5X |
72mm |
>96% |
|
160-0061 |
1064nm |
6x |
74mm |
>96% |
|
160-0081 |
1064nm |
8X |
68mm |
>96% |
|
160-0101 |
1064nm |
10X |
71.5mm |
>96% |

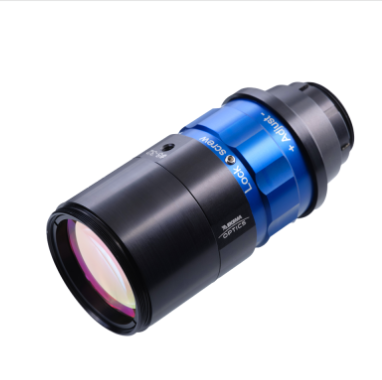

为高功率激光而设计的固定比率光束扩展器
Eksma提供伽利略型光束扩束器，配有适合飞秒应用的超薄UV FS透镜。固定比率光束扩展器旨在将准直的输入高功率激光束的直径增加到更大的准直输出光束。固定比率光束扩展器可以通过滑动透镜设计调整输入光束发散角，以获得准直、发散或聚焦的输出光束。它们具有非旋转发散调整功能。
适用于高功率激光应用的光束扩展器:IBS涂层透镜，高透射率，低GDD光学。设计用于1030+1064nm，515+532nm或343+355nm激光波长固定放大倍率从1.5X到10X，滑动透镜设计。
161-10X-1H和161-10X-2H都是固定倍率扩束器，161-10X-1H和161-10X-2H分别代表着10倍扩束，1H代表着波长波长1030nm，2H代表着波长是515nm。
专为1030+1064nm设计，涂层R<0.1%@1000-1080nm
|
型号 |
波长 |
扩束倍率 |
输入孔径 |
最大入射光直径 |
输出孔 |
|
161-1.5X-1H |
1030nm |
1.5X |
11.0mm |
11.0mm |
22.8mm |
|
161-2X-1H |
1030nm |
2x |
11.0mm |
9.0mm |
22.8mm |
|
161-3X-1H |
1030nm |
3X |
11.0mm |
9.0mm |
34.5mm |
|
161-5X-1H |
1030nm |
5X |
10.0mm |
4.5mm |
34.5mm |
|
161-7.5X-1H |
1030nm |
7.5X |
8.0mm |
3.5mm |
36.0mm |
|
161-10X-1H |
1030nm |
10X |
8.0mm |
3.0mm |
36.0mm |
专为515+532nm设计，涂层R<0.1%@500-535nm
|
型号 |
波长 |
扩束倍率 |
输入孔径 |
最大入射光直径 |
输出孔 |
|
161-1.5X-2H |
515nm |
1.5X |
11.0mm |
11.0mm |
22.8mm |
|
161-2X-2H |
515nm |
2X |
11.0mm |
9.0mm |
22.8mm |
|
161-3X-2H |
515nm |
3X |
11.0mm |
9.0mm |
34.5mm |
|
161-5X-2H |
515nm |
5X |
10.0mm |
4.5mm |
34.5mm |
|
161-7.5X-2H |
515nm |
7.5X |
8.0mm |
3.5mm |
36.0mm |
|
161-10X-2H |
515nm |
10X |
8.0mm |
3.0mm |
36.0mm |
为343+355nm设计，涂层R<0.2%@340-355纳米
|
型号 |
波长 |
扩束倍率 |
输入孔径 |
最大入射光直径 |
输出孔 |
|
161-1.5X-3H |
343nm |
1.5X |
11.0mm |
11.0mm |
22.8mm |
|
161-2X-3H |
343nm |
2X |
11.0mm |
9.0mm |
22.8mm |
|
161-3X-3H |
343nm |
3X |
11.0mm |
9.0mm |
34.5mm |
|
161-5X-3H |
343nm |
5X |
10.0mm |
4.5mm |
34.5mm |
|
161-7.5X-3H |
343nm |
7.5X |
8.0mm |
3.5mm |
36.0mm |
|
161-10X-3H |
343nm |
10X |
8.0mm |
3.0mm |
36.0mm |
