OSMS40-5ZF-0B,OSMS60-5ZF,OSMS60-10ZF,OSMS80-20ZF-0B西格玛光机水平面型Z轴自动平台

作者：维尔克斯时间：2025-4-8 11:35:43

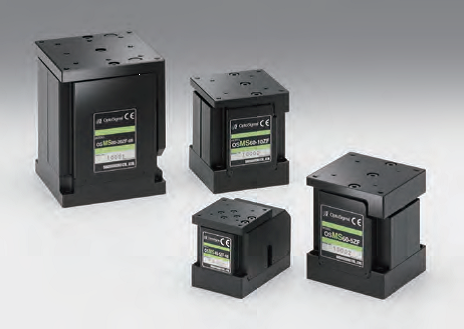

西格玛光机（OptoSigma/Sigmakoki）公司推出了一系列适用于测量或检查等装置的自动滑台产品，其中OSMS-ZF系列产品极具特色。该系列又被称为OSMS-ZF轴自动滑台、OSMS-ZF轴电动平台、OSMS-ZF轴步进电机平台、水平面型Z轴自动平台、水平面型Z轴电动位移台。

OSMS-ZF系列/OSMS-ZF轴自动滑台/OSMS-ZF轴步进电机平台/ OSMS-ZF轴电动平台/水平面型Z轴自动平台-5相步进电机/水平面型Z轴电动位移台

型号			OSMS40-5ZF-0B	OSMS60-5ZF	OSMS60-10ZF	OSMS80-20ZF-0B
机械技术指标	行程〔mm〕		5	5	10	20
	台面尺寸〔mm〕		40×40	60×60	60×60	80×80
	丝杠〔mm〕		滚珠丝杠直径6,导程1	滚珠丝杠直径6,导程1	滚珠丝杠直径6,导程1	滚珠丝杠直径8,导程2
	导轨形式		U型外导轨	U型外导轨	U型外导轨	U型外导轨
	主要材料		铝合金	铝合金	铝合金	铝合金
	表面处理		黑色氧化	黑色氧化	黑色氧化	黑色氧化
	自重〔kg〕		0.35	0.6	0.6	1.6
精度技术指标	分辨率	（整步）〔μm/脉冲〕	1.0	2.0	2.0	0.2
	分辨率	（半步）〔μm/脉冲〕	0.5	1.0	1.0	0.1
	最大速度〔mm/sec〕		2	4	4	1
	重复定位精度〔μm〕		5	5	5	5
	承载能力〔N〕		19.6（2.0kgf）	39.2（4.0kgf）	39.2（4.0kgf）	147（15.0kgf）
	扭矩刚度	俯仰〔″/N·cm〕	2.0	0.4	0.4	0.2
		偏摆〔″/N·cm〕	2.0	1.0	1.0	1.0
		转动〔″/N·cm〕	1.0	1.0	1.0	1.0
	空行程〔μm〕		5	5	5	5
	平行度〔μm〕		50	50	50	50
	运动平行度〔μm〕		15	15	15	15
	俯仰〔″〕		25	20	20	25
传感器	传感器型号		微型光电传感器：GP1S097HCZ0F（夏普（株））：极限位置传感器（60-5ZF/60-10ZF）微型光电传感器：PM-U25（SUNX（株））：极限位置传感器（40-5ZF/80-20ZF）
	极限位置传感器		有（常闭）	有（常闭）	有（常闭）	有（常闭）
	原点传感器		无	无	无	无
	近接原点传感器		无	无	无	无

推荐选用的驱动器／控制器型号
电器系统	驱动器	MC-S0514ZU， SG-514MSC	SG-5M，SG-5MA，MC-S0514ZU， SG-514MSC，MC-7514PCL	MC-S0514ZU， SG-514MSC，MC-7514PCL
	控制器	GSC-01，GSC-02，SHOT-702，HSC-103※，SHOT-302GS，SHOT-304GS，HIT-M·HIT-S，PGC-04-U

其具有诸多优点：首先，产品具备高刚性和高精度的特性，上下移动的平台面采用水平面配置，运动过程十分平滑。其次，设计独特，将电机内置于平台内部，使得整体体积小巧；载物台呈水平配置，几乎没有外突部分，非常适合内置于其他设备之中。

在产品阵容方面，OSMS-ZF系列的台面尺寸有40mm×40mm、60mm×60mm、80mm×80mm三种规格，对应的行程分别为5mm、10mm、20mm。

此外，西格玛光机还提供标准电动平台Z轴高刚性、高精度的自动平台（OSMS-Z系列）。该系列充分发挥了外导轨的优势，行程范围跨度较大，从35mm到500mm，能够满足多种不同的用途需求。
