作者：维尔克斯 时间：2025-4-15 10:38:59

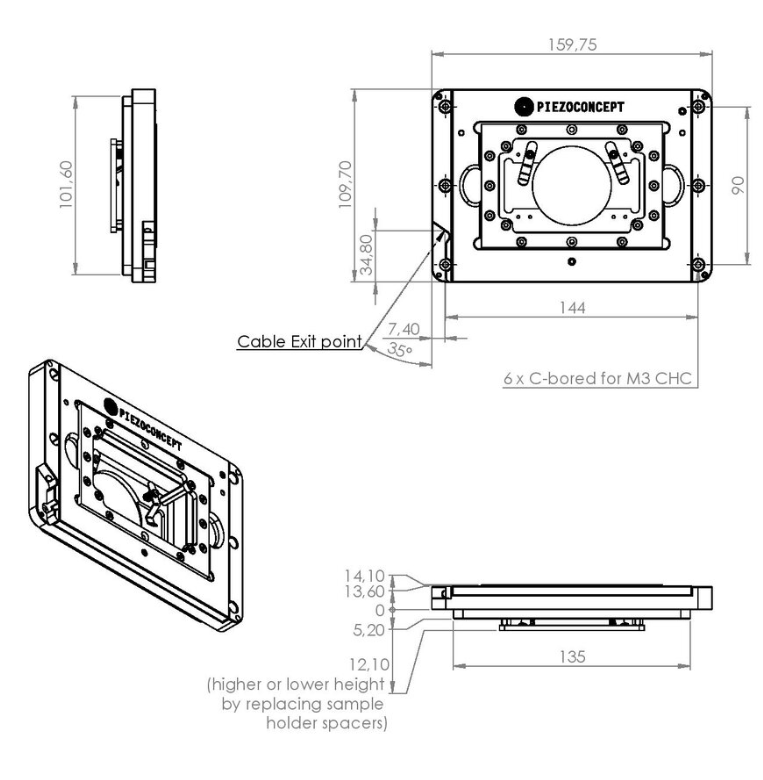

法国PIZEOCONCEPT生产的纳米压电平台Z-INSERT K-TYPE，其外形尺寸与K-TYPE通孔一致，因此可以直接与德国MW公司的SCANplus IM 120 x 80显微镜载物台以及其他使用116×110mm规格样品夹（K-TYPE通孔）的正置和倒置显微镜载物台相兼容，无需额外使用转换配件。法国PIZEOCONCEPT Z轴压电平台Z-INSERT K-TYPE具有83.6mm×54mm的宽开口和14.1mm的低厚度。对待测样品的适应性良好。
法国PIZEOCONCEPT的纳米压电平台Z-INSERT K-TYPE在实际的使用当中可以加装可调节高度的内置夹具，此外对于最大的负载，可以通过和厂家进行联系来改变Z轴压电平台Z-INSERT K-TYPE的实际的承受重量。纳米定位平台Z-INSERT K-TYPE主要有铝制成，带有2m长的基础线缆进行连接。

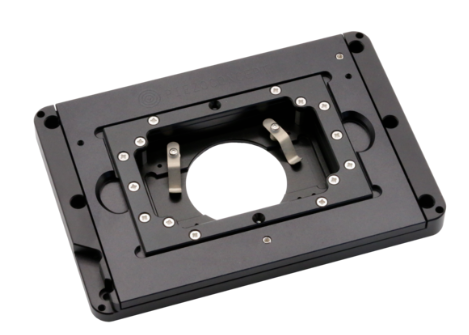

Z-INSERT K-TYPE
法国PIZEOCONCEPT的纳米定位平台Z-INSERT K-TYPE的活动范围有100um，200um，300um不同宽度可选，起步价格6万人民币左右。控制器可以选择模拟信号或者模拟信号搭配USB接口的数字信号对Z轴压电平台Z-INSERT K-TYPE进行驱动。
法国PIZEOCONCEPT的纳米压电平台Z-INSERT K-TYPE不仅价格实惠，其使用的单晶硅传感技术也使得法国PIZEOCONCEPT的纳米定位平台Z-INSERT K-TYPE的精度不逊色于市场其他主流的纳米压电平台。下面对法国PIZEOCONCEPT的Z轴压电平台Z-INSERT K-TYPE的主要参数进行整理，方便客户对Z-INSERT K-TYPE的数据参数有更深的了解。
|
Z-INSERT K-TYPE主要规格参数表 |
|||
|
Z-INSERT K-TYPE型号 |
Z-NSERT K-TYPE.100 |
Z-NSERT K-TYPE.200 |
Z-NSERT K-TYPE.300 |
|
行程（um） |
100 |
200 |
300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
噪声底（nm-typ.） |
0.01 |
0.02 |
0.03 |
|
重复精度（nm） |
0.2 |
0.4 |
0.6 |
|
线性化（典型值） |
0.02% |
||
|
共振频率（Hz） |
500 |
400 |
350 |
|
刚度（N/pm） |
0.6 |
0.5 |
0.4 |
|
传感器 |
硅基HR传感器 |
||
|
最大负载（kg） |
横向使用1kg；垂直使用0.5kg |
||
