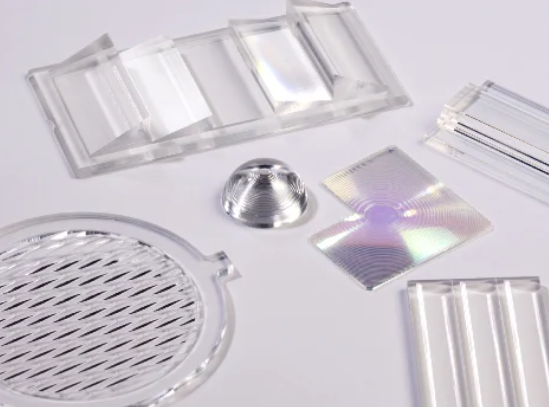

Fresnel Technologies, Inc. 开发了一种新型透镜非球面LODIFF透镜，其光学性能得到了极大改善。
LODIFF®透镜具备多项独特的设计特点，旨在显著降低光学像差：其采用完全非球面形状、非周期性凹槽结构以及恒定深度的凹槽。这些特性的综合运用使得LODIFF®透镜在性能上远超传统菲涅尔透镜，尤其是在红外光谱范围内。其衍射、透射、散射及成像性能均得到了明显的提升。这种透镜的开发得益于计算机控制金刚石加工技术的新技术。传统的菲涅尔透镜每单位半径的凹槽数量是恒定的。然而，LODIFF®透镜每单位半径的凹槽数量是变化的，凹槽的密度向边缘增加。这是通过保持每个凹槽的深度不变来实现的。因此，在非球面LODIFF透镜的中心，凹槽非常少。凹槽数量的减少直接减少了向不需要的方向散射和衍射的量。典型非球面LODIFF透镜的凹槽减少量估计约为 25%。这意味着由于散射减少，透镜的透射率会增加。
Fresnel Technologies, Inc LODIFF® 透镜的当前标准品目录
凹槽侧无限共轭（ “凹槽向外”），Infinite conjugate on grooved side (grooves “out”)
|
型号 |
焦距(for n=1.54) |
镜片直径 |
凹槽深度 |
|||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
|
|
FN-LO-O-F0.17 |
0.17 |
4.3 |
0.31 |
7.9 |
0.005 |
0.13 |
|
FN-LO-O-F0.25 |
0.25 |
6.4 |
0.5 |
12.7 |
0.005 |
0.13 |
|
FN-LO-O-F0.4 |
0.4 |
10.2 |
0.85 |
21.0 |
0.005 |
0.13 |
|
FN-LO-O-F0.53 |
0.53 |
13.5 |
1 |
25.4 |
0.005 |
0.13 |
|
FN-LO-O-F0.65 |
0.65 |
16.5 |
1.05 |
26.7 |
0.005 |
0.13 |
|
FN-LO-O-F0.77 |
0.77 |
19.6 |
1.24 |
31.5 |
0.006 |
0.15 |
|
FN-LO-O-F0.9 |
0.9 |
22.9 |
1.5 |
38.1 |
0.007 |
0.18 |
|
FN-LO-O-F1.0 |
1.0 |
25.4 |
1.6 |
40.6 |
0.007 |
0.18 |
|
FN-LO-O-F1.13 |
1.13 |
28.7 |
2 |
50.8 |
0.010 |
0.25 |
|
FN-LO-O-F1.2 |
1.2 |
30.5 |
2 |
50.8 |
0.010 |
0.25 |
|
FN-LO-O-F1.35 |
1.35 |
34.3 |
2 |
50.8 |
0.010 |
0.25 |
|
FN-LO-O-F1.5 |
1.5 |
38.1 |
2.25 |
57 |
0.010 |
0.25 |
|
FN-LO-O-F1.77 |
1.77 |
45 |
2.47 |
62.7 |
0.012 |
0.30 |
|
FN-LO-O-F2.15 |
2.15 |
54.6 |
2.5 |
63.5 |
0.010 |
0.25 |
|
FN-LO-O-F2.5 |
2.5 |
63.5 |
4 |
101 |
0.015 |
0.38 |
平面侧的无限共轭（“凹槽向内”），Infinite conjugate on smooth side (grooves “in”)
|
型号 |
焦距(for n=1.54) |
镜片直径 |
凹槽深度 |
|||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
|
|
FN-LO-I-F0.17 |
0.17 |
4.3 |
0.41 |
10.4 |
0.005 |
0.13 |
|
FN-LO-I-F0.25 |
0.25 |
6.4 |
0.5 |
12.7 |
0.005 |
0.13 |
|
FN-LO-I-F0.4 |
0.4 |
10.2 |
0.9 |
22.8 |
0.005 |
0.13 |
|
FN-LO-I-F0.53 |
0.53 |
13.5 |
1 |
25.4 |
0.005 |
0.13 |
|
FN-LO-I-F0.65 |
0.65 |
16.5 |
1.09 |
27.7 |
0.005 |
0.13 |
|
FN-LO-I-F0.77 |
0.77 |
19.6 |
1.28 |
32.5 |
0.006 |
0.15 |
|
FN-LO-I-F0.9 |
0.9 |
22.9 |
1.5 |
38.1 |
0.007 |
0.18 |
|
FN-LO-I-F1.0 |
1.0 |
25.4 |
1.58 |
40.1 |
0.007 |
0.18 |
|
FN-LO-I-F1.13 |
1.13 |
28.7 |
2 |
50.8 |
0.010 |
0.25 |
|
FN-LO-I-F1.2 |
1.2 |
30.5 |
2 |
50.8 |
0.010 |
0.25 |
|
FN-LO-I-F1.35 |
1.35 |
34.3 |
2 |
50.8 |
0.010 |
0.25 |
|
FN-LO-I-F1.5 |
1.5 |
38.1 |
2.5 |
63 |
0.010 |
0.25 |
|
FN-LO-I-F1.77 |
1.77 |
45 |
2.45 |
62.2 |
0.012 |
0.30 |
Infinite conjugate on grooved side (grooves “out”)，即凹槽向外透镜，在凹槽侧具有无限共轭，在焦距的共轭上具有平面共轭。安装方式是凹槽侧朝向外部区域，平面侧朝向聚焦侧。
Infinite conjugate on smooth side (grooves “in”)，即凹槽向内透镜，平面侧具有无限共轭，在焦距的共轭上具有凹槽侧。安装方式是平面侧朝向外部区域，凹槽侧朝向聚焦侧。
LODIFF® 透镜的非球面在减少透镜引起的像差方面也发挥着重要作用，因为传统菲涅尔透镜的凹槽实际上是圆锥形的。这种圆锥形凹槽形状会导致部分光线折射到稍微错误的方向，从而导致最小光斑尺寸增加和像差增加。然而，使用非球面菲涅尔透镜时，所有光线都会折射到所需方向，从而导致最小光斑尺寸更小，因此图像质量更好。
总之，Fresnel Technologies, Inc. 新开发的非球面菲涅尔透镜的优势显而易见，在塑料菲涅尔透镜制造领域独一无二。衍射、像差和散射的减少使透镜的性能远远优于传统菲涅尔透镜。独创的全非球面、非周期凹槽结构、恒定深度凹槽的组合，提高了非球面菲涅尔透镜的性能。
LODIFF® 透镜受美国专利 Re. 35,534 保护。
