作者：维尔克斯 时间：2025-5-27 11:57:13
在光学领域，高色散反射镜、啁啾镜和GTI反射镜等特殊反射镜的反射率（R）、群延迟（GD）和群延迟色散（GDD）之间存在密切关系。这些关系主要涉及光与反射镜的相互作用，特别是反射镜的相位响应和色散特性。以下是反射率R，群延迟GD与群延迟色散GDD的定义及相互关系介绍：
群延迟色散（GDD，Group Delay Dispersion）：
群延迟色散GDD是群延迟随频率变化的速率，即群延迟GD相对于角频率的导数。GDD量化了脉冲在通过光学元件时宽度的变化，特别是脉冲展宽或压缩的程度，单位通常为飞秒平方（fs², ps²）
GDD(Group Delay Dispersion)是群延迟对频率的导数(或相位的二阶导数)，描述群速度的色散，GDD可以通过对GD进行二次微分得到，即：
关键作用：在超快激光中，GDD用于补偿脉冲展宽或压缩。
反射率（R，Reflectance）：
反射率R是反射镜对入射光的功率反射比例，通常用百分比表示，一般在0≤R≤1，对于多层介质膜反射镜（如高色散反射镜，啁啾镜和GTI反射镜等），R和相位变化ϕ(ω) 均依赖于波长(或角频率ω)。
群延迟（GD，Group Delay）：
群延迟GD指的是光脉冲的不同频率成分经过光学元件后相对于原始脉冲中心频率的相位延迟的时间平均值。简单来说，它是光脉冲通过光学系统时经历的延迟时间，单位通常是皮秒(ps, fs)。
群延迟表示光脉冲包络在反射后的时间延迟，是相位ϕ(ω)对频率的一阶导数，GD可以通过对相位函数ϕ(ω)进行微分得到：
物理意义：不同频率成分的反射光经历的时间延迟。
与反射率的关系：高反射带宽内，若R随频率变化剧烈（如陡峭边缘），GD可能出现显著变化(如谐振效应)。
反射率R对GD和GDD的影响：
高色散反射镜，啁啾镜和GTI反射镜等的GD和GDD主要由其相位响应ϕ(ω)决定，而ϕ(ω)与反射率R(ω)通过Kramers-Kronig关系耦合：
（P表示柯西主值积分）
高反射区：若R(ω)接近1且平坦，GD和GDD通常较小（如标准高反镜）。
反射率边缘或谐振峰：当R(ω)快速变化时（如布拉格反射镜的截止带边缘），GD和GDD会显著增大（见下图示例）。

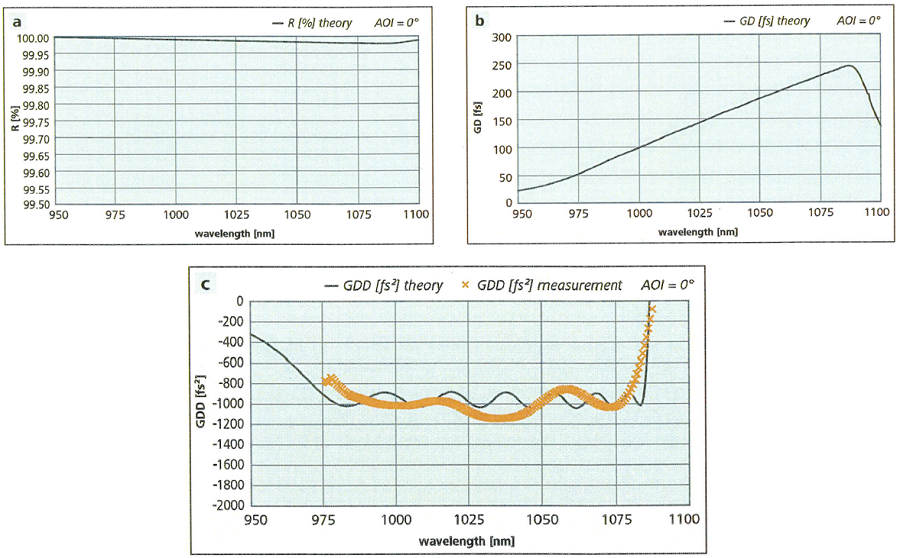

高色散镜反射率R，GD和GDD光谱的理论和测量结果（光谱校准待定）
a）反射率 b）GD c）GDD
R，GD和GDD关系总结：
|
参数 |
数学表达 |
依赖关系 |
|
反射率 |
R(ω) |
由反射镜材料/结构决定，通过Kramers-Kronig关系影响相位ϕ(ω)) |
|
GD |
dϕ/dω |
在R(ω)变化剧烈的频域（如边缘）可能出现峰值 |
|
GDD |
d2ϕ/ dω2 |
高GDD通常出现在R(ω)的过渡区域（如谐振或截止带） |
实际应用中的权衡：
高反射率VS低色散：宽带高反镜（如R>99.9%）可能在边缘引入较大GDD，需优化膜系设计。
啁啾镜设计：牺牲部分反射率带宽以换取可控的GDD(如-50fs²至-1000fs²)。
在实际应用中，反射率、GD和GDD之间存在一定的关联。例如，在光纤通信中，光纤的反射率和色散特性（包括GD和GDD）会影响信号的传输质量和稳定性，通过优化这些参数，可以提高通信系统的性能。
