作者：维尔克斯 时间：2025-7-4 2:15:30

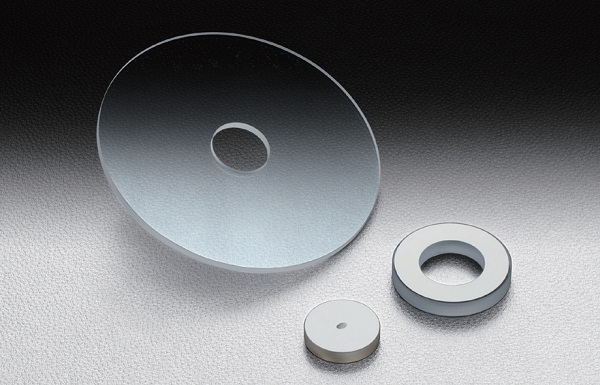

日本Optosigma公司专注于有孔平面基板的定制加工服务。他们能够根据客户的具体要求，在各类平面基板（包括有孔基板和平行平面基板）上加工出各种孔洞，例如贯穿孔、沉孔、锥形孔、45度倾斜孔以及盲孔等多种特殊形状的孔。采用精密加工工艺，确保在不损伤玻璃基板的前提下完成高精度孔加工，孔径公差控制在D＋0.15/－0，孔位置精度达X±0.2mm。提供从φ1.0mm至φ30mm的多样化孔径选择（贯穿孔/盲孔均有标准规格），并可按需求指定孔倒角量、孔深、沉孔直径等参数。
西格玛光机可以在有孔平面基板或平行平面基板上进行客户要求的孔加工。除贯穿孔之外，也可以进行沉孔，锥形孔，倾斜孔，盲孔等的特殊加工。通过精密加工，Sigmakoki可以在不损坏玻璃的情况下加工高精度的孔。也可以进行下表中没有指定的尺寸的孔或沟槽等打孔片的加工。这种情况下，除基板或孔加工费用之外，还需要夹具和工具的费用。请与西格玛光机营业部门联系。
Sigmakoki有孔平面基板Custom-made加工技术参数表：
|
打孔片共同指标 |
||
|
可以指定的孔径 |
贯穿d(mm) |
1.0，1.5，2.0，2.5，3.0，4.0，5.0，6.0，7.0，8.0，9.0 10，12，13，15，17，18，20，22，25，28，30 |
|
盲d(mm) |
3.0，5.0，7.0，10，15，20 |
|
|
孔加工公差 |
孔径（mm） |
D＋0.15 －0 |
|
孔位置（mm） |
X±0.2 |
|
|
孔加工 |
||
|
加工类型 |
孔径 d〔mm〕 |
指定方法 （□□为指定孔径d） |
|
垂直孔
|
φ2.5 |
-SH□□ |
|
φ3〜φ10 |
||
|
φ12〜φ30 |
||
|
垂直沉孔
|
φ2.5 |
-SZH□□ |
|
φ3〜φ10 |
||
|
φ12〜φ30 |
||
|
45°锥形孔 |
φ2.5 |
-TH□□-45 |
|
φ3〜φ10 |
||
|
φ12〜φ30 |
||
|
45°倾斜孔 |
φ2.5 |
-KH□□-45 |
|
φ3〜φ10 |
||
|
φ12〜φ30 |
||
|

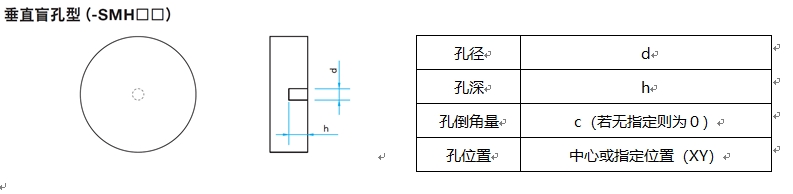

垂直盲孔 |
φ7 |
-SMH□□ |
|
φ10〜φ20 |
||
【指定孔加工的例子】
Optosigma通孔平面基片（φ30 t5）型号：OPB-30C05-4-5
希望在这种通孔平面基片上加工 10mm的垂直孔时 ⇒ OPB-30C05-4-5-SH10

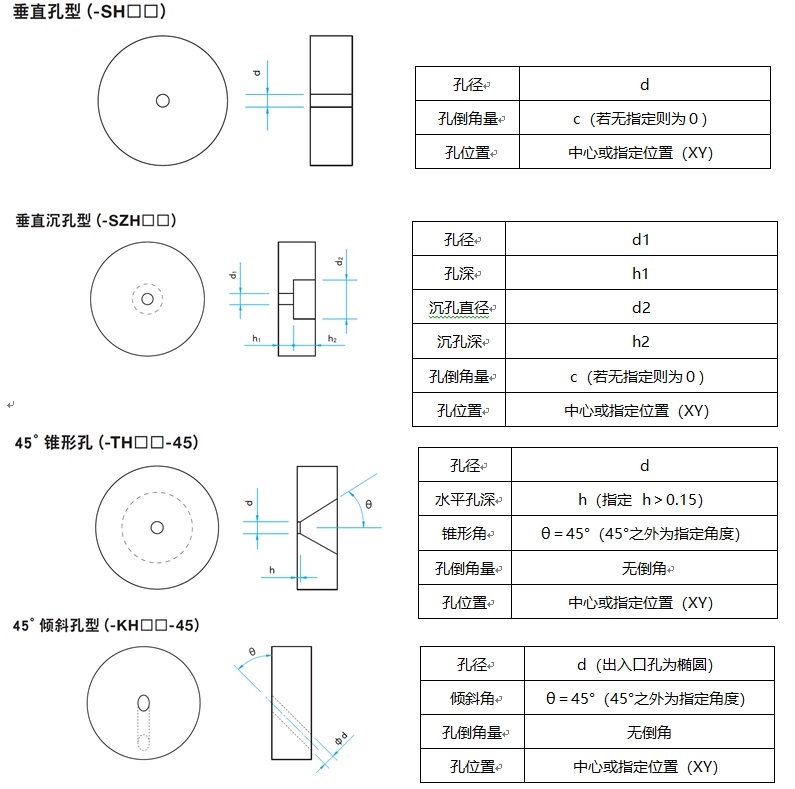

Optosigma有孔平面基板Custom-made外形图：
