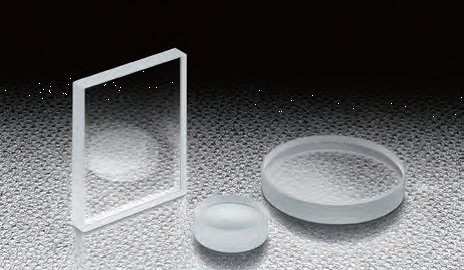

对于表面质量要求不严苛的简易实验或照明光学应用，这款高性价比的平面基板是理想选择。其关键参数如面精度和平行度，均达到了标准激光用平面基板的水准。我们还提供定制镀膜，并且除了常见的圆形、正方形、长方形外，也提供高精度平行平面基板和楔形基板。
经济型平面基板S-OFB/S-OFBP/S-OPB/S-WSB系列采用BK7玻璃材质，面精度达 λ/10、平行度＜3′（平行平面基板＜5″）、表面质量 60-40 级，性价比高，西格玛光机高性价比平面基板专为简易实验和照明光学系统设计，提供圆形 / 正方形 / 长方形基板及平行平面基板、楔形基板，单面可选毛面或抛光面，支持定制镀膜，未镀膜表面反射率 3.5%-4%，如需面精度实测数据需额外申请。
Sigmakoki经济型平面基板S-OFB/S-OFBP/S-OPB/S-WSB共同指标参数表：
|
共同指标 |
|
|
材质 |
BK7 |
|
基板面精度 |
λ/10 |
|
有效范围 |
外径的90％或外形尺寸90％的内接圆或椭圆 |
|
表面质量 |
60-40 |
西格玛光机经济型平面基板S-OFB/S-OFBP/S-OPB/S-WSB使用注意事项
- Sigmakoki也有激光散乱光很少的平面基板（OFB/OFBP）。
- Optosigma高性价比平面基板两面都没有镀膜。玻璃表面有3.5~4%的反射。

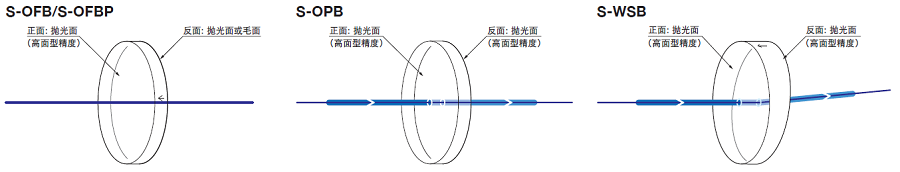

-使用反面（研磨面）透过的光束时，其透过光束可能会产生少许倾斜。使用透过光时，推荐选用OPB,OPSQ,OPSQK系列平行平面基板。
-出货时不附带面精度实测数值，如果需要的话需要另行付费购买，详情请咨询。

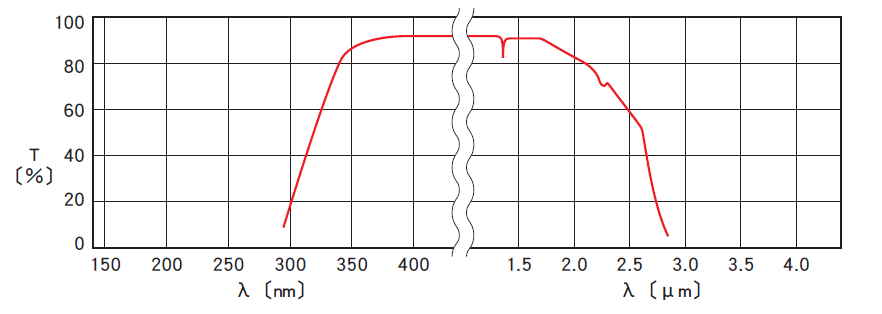

西格玛光机经济型平面基板透过率波长特性图（T：透过率）

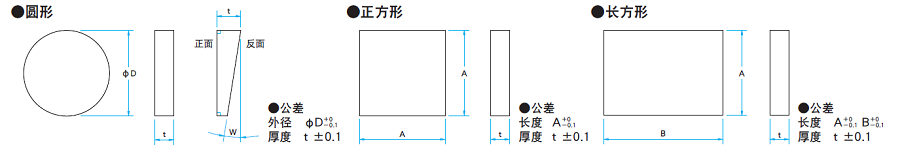

西格玛光机S-OFB/S-OFBP/S-OPB/S-WSB经济型平面基片外形图：
Optosigma经济型平面基片S-OFB/S-OFBP/S-OPB/S-WSB技术参数表
|
圆形 |
||||
|
型号 |
外径 φD 〔mm〕 |
厚度 t 〔mm〕 |
平行度 |
反面 |
|
S-OFB-10C03-10 |
φ10 |
3 |
＜3′ |
毛面 |
|
S-OFB-10C05-10 |
φ10 |
5 |
＜3′ |
毛面 |
|
S-OFB-15C03-10 |
φ15 |
3 |
＜3′ |
毛面 |
|
S-OFB-20C03-10 |
φ20 |
3 |
＜3′ |
毛面 |
|
S-OFB-20C05-10 |
φ20 |
5 |
＜3′ |
毛面 |
|
S-OFBP-25C05-10 |
φ25 |
5 |
＜3′ |
抛光面 |
|
S-OFBP-25.4C05-10 |
φ25.4 |
5 |
＜3′ |
抛光面 |
|
S-OFBP-30C05-10 |
φ30 |
5 |
＜3′ |
抛光面 |
|
S-OFBP-40C06-10 |
φ40 |
6 |
＜3′ |
抛光面 |
|
S-OFBP-50C08-10 |
φ50 |
8 |
＜3′ |
抛光面 |
|
平行平面 |
||||
|
S-OPB-25.4C03-10-5 |
φ25.4 |
3 |
＜5″ |
λ/10 |
|
S-OPB-25.4C05-10-5 |
φ25.4 |
5 |
＜5″ |
λ/10 |
|
S-OPB-30C03-10-5 |
φ30 |
3 |
＜5″ |
λ/10 |
|
S-OPB-30C05-10-5 |
φ30 |
5 |
＜5″ |
λ/10 |
|
S-OPB-40C04-10-5 |
φ40 |
4 |
＜5″ |
λ/10 |
|
S-OPB-40C06-10-5 |
φ40 |
6 |
＜5″ |
λ/10 |
|
S-OPB-50C05-10-5 |
φ50 |
5 |
＜5″ |
λ/10 |
|
S-OPB-50C08-10-5 |
φ50 |
8 |
＜5″ |
λ/10 |
|
正方形·长方形 |
||||
|
S-OFB-10S03-10 |
10×10 |
3 |
＜3′ |
毛面 |
|
S-OFB-15S03-10 |
15×15 |
3 |
＜3′ |
毛面 |
|
S-OFB-15S05-10 |
15×15 |
5 |
＜3′ |
毛面 |
|
S-OFB-20S03-10 |
20×20 |
3 |
＜3′ |
毛面 |
|
S-OFB-25S05-10 |
25×25 |
5 |
＜3′ |
毛面 |
|
S-OFB-30S05-10 |
30×30 |
5 |
＜3′ |
毛面 |
|
S-OFB-1015R03-10 |
10×15 |
3 |
＜3′ |
毛面 |
|
S-OFB-2535R05-10 |
25×35 |
5 |
＜3′ |
毛面 |
|
楔形 |
||||
|
S-WSB-30C05-10-1 |
φ30 |
5 |
1°±5′ |
λ/10 |
|
S-WSB-50C08-10-1 |
φ50 |
8 |
1°±5′ |
λ/10 |
