Optosigma球面双凹镜，其两面均为凹面设计，能够在有限空间内高效地折射光线，从而起到扩展光束的作用。这种透镜能够增加照明光的覆盖范围。根据材质不同，分为两种类型：一种是由BK7材料制成，适用于可见光至近红外光范围；另一种是石英透镜，适用于350纳米以下的紫外光。
所属品牌： 日本OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn
合成石英材质球面双凹透镜，外径10-50.8mm，焦距-10~-300mm的BK7
Optosigma球面双凹镜，其两面均为凹面设计，能够在有限空间内高效地折射光线，从而起到扩展光束的作用。这种透镜能够增加照明光的覆盖范围。根据材质不同，分为两种类型：一种是由BK7材料制成，适用于可见光至近红外光范围；另一种是石英透镜，适用于350纳米以下的紫外光。BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜。从丰富细化的外径尺寸和焦距的系列产品中，选择符合您的技术要求的产品。

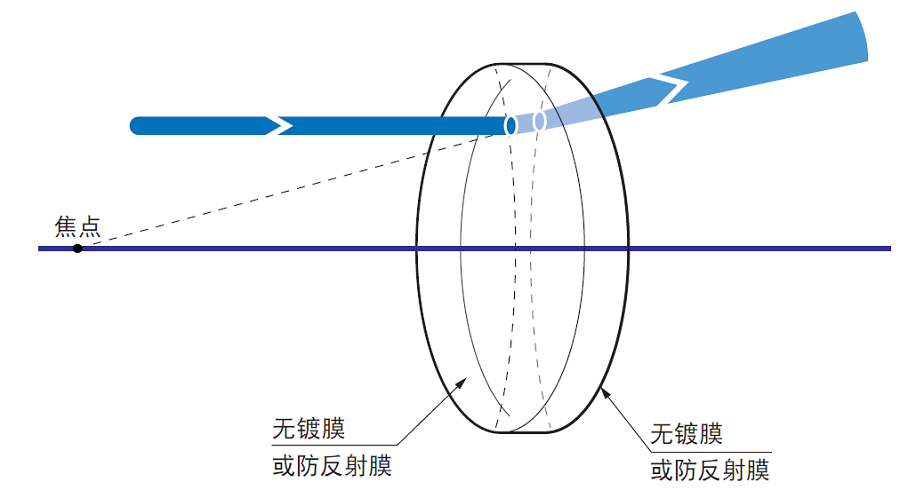

Optosigma球面双凹透镜SLSQ-B-N/SLB-B-N功能说明图
Optosigma双凹球面透镜SLSQ-B-N/SLB-B-N技术指标
|
材质 |
SLB：BK7SLSQ：合成石英 |
|
设计波长 |
546.1nm |
|
折射率 |
BK7：ne＝1.519 |
|
合成石英：ne＝1.460 |
|
|
镀膜 |
无镀膜：型号末尾N |
|
防反射膜：型号末尾NM,NIR1,NIR2 |
|
|
激光损伤阈值（参考值） |
防反射膜4J/cm2 脉冲宽10ns，重复频率20Hz |
|
有效直径 |
外径的90％无镀膜 |
|
外径的85％镀膜 |
|
|
表面质量 |
20－10 |

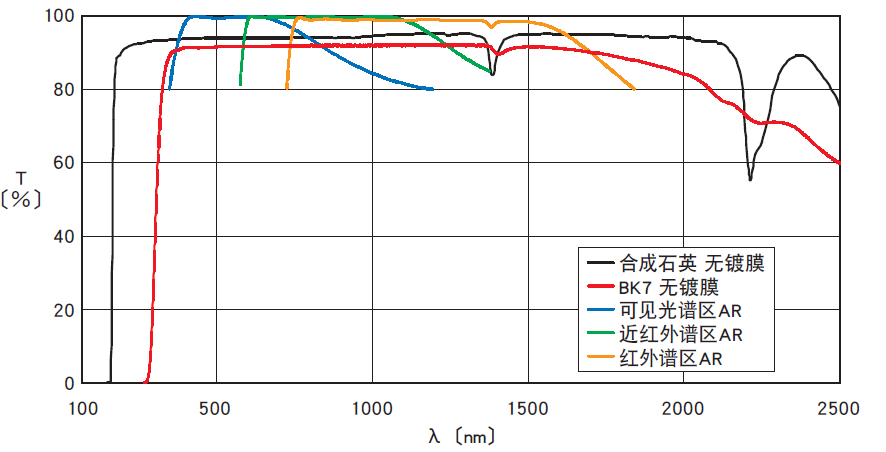

西格玛光机双凹球面透镜SLSQ-B-N/SLB-B-N透过率波长特性图（T：透过率）

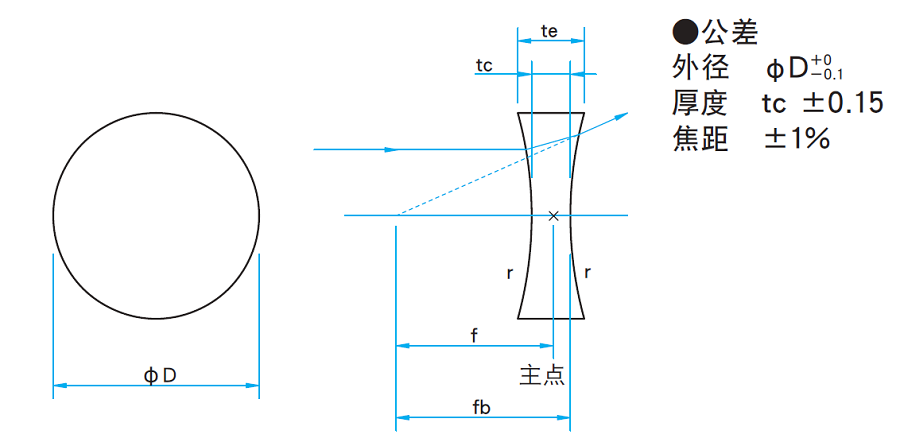

西格玛光机球面双凹透镜外形图
西格玛光机球面双凹透镜SLB-B-N/SLSQ-B-N产品信息
- Sigmakoki承接制造产品目录之外的外径尺寸或焦距的产品。
-Optosigma也承接制造无镀膜透镜上蒸镀特定波长的防反射膜的产品。
-双凹球面透镜的具体设计数据，请在官网上确认。
-Optosigma备有激光加工用的空气隙型聚光透镜（NYTL/NYDL）。
Optosigma球面双凹镜SLB-B-N/SLSQ-B-N使用注意事项
- 凹透镜不能单独聚集光，也不能成实像。请和凸透镜组合在一起使用。
- Sigmakoki球面双凹透镜有色差，焦距随波长变化。各波长的焦距请参考网页上的 “焦距随波长变化特性数据”确认。
-使用高能量的脉冲激光时，由于凹面的反射光，在光路上聚积形成焦点光斑后，可能会出现闪光。用于脉冲激光时，请使用平凹透镜。
-无镀膜产品由于透镜的正面和反面都存在反射损失，透过率为90%左右。
-凹面的外侧棱线加工有倒角，因此，有时边缘厚度（te）会比设计值小- 在可见光以外的波长条件下使用，色差可能会变大，而且，透过率可能降低。
西格玛光机球面双凹镜SLB-B-N/SLSQ-B-N防反射膜指定方法
【例】SLB-50.8B-200N透镜指定近红外用（633〜1064nm）的防反射膜时
|
AR膜类型 |
型号 |
适用波长〔nm〕 |
透过率〔％〕 |
|
可见光谱区 |
SLB-50.8B-200NM |
400〜700 |
＞平均99 |
|
近红外谱区 |
SLB-50.8B-200NIR1 |
633〜1064 |
＞平均98.5 |
|
红外谱区 |
SLB-50.8B-200NIR2 |
750〜1550 |
＞平均98.5 |
上述型号为SLB-50.8B-200N透镜上镀有防反射膜时的例子。防反射膜可以镀在所有SLB系列的透镜上。
Sigamkoki双凹球面透镜SLB-B-N/SLSQ-B-N型号汇总列表
BK7材质，外径：φ10〜φ50.8
|
无镀膜 |
防反射膜的型号指定 |
外径 φD(mm) |
焦距f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
偏心( ′) |
||
|
型号 |
可见光400〜700nm |
近红外633〜1064nm |
红外750〜1550nm |
|||||||
|
SLB-10B-10N |
M |
IR1 |
IR2 |
φ10 |
－9.7 |
4.6 |
2.0 |
－10.3 |
10.38 |
＜1 |
|
SLB-10B-15N |
M |
IR1 |
IR2 |
φ10 |
－14.7 |
3.6 |
2.0 |
－15.3 |
15.57 |
＜1 |
|
SLB-10B-20N |
M |
IR1 |
IR2 |
φ10 |
－19.7 |
3.2 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-10B-25N |
M |
IR1 |
IR2 |
φ10 |
－24.7 |
3.0 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-10B-30N |
M |
IR1 |
IR2 |
φ10 |
－29.7 |
2.8 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-10B-40N |
M |
IR1 |
IR2 |
φ10 |
－39.7 |
2.6 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-10B-50N |
M |
IR1 |
IR2 |
φ10 |
－49.7 |
2.5 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-12.7B-10N |
M |
IR1 |
IR2 |
φ12.7 |
－9.7 |
6.3 |
2.0 |
－10.3 |
10.38 |
＜1 |
|
SLB-12.7B-15N |
M |
IR1 |
IR2 |
φ12.7 |
－14.7 |
4.7 |
2.0 |
－15.3 |
15.57 |
＜1 |
|
SLB-12.7B-20N |
M |
IR1 |
IR2 |
φ12.7 |
－19.7 |
4.0 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-12.7B-25N |
M |
IR1 |
IR2 |
φ12.7 |
－24.7 |
3.6 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-15B-15N |
M |
IR1 |
IR2 |
φ15 |
－14.7 |
5.9 |
2.0 |
－15.3 |
15.57 |
＜1 |
|
SLB-15B-20N |
M |
IR1 |
IR2 |
φ15 |
－19.7 |
4.8 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-15B-25N |
M |
IR1 |
IR2 |
φ15 |
－24.7 |
4.2 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-15B-30N |
M |
IR1 |
IR2 |
φ15 |
－29.7 |
3.8 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-15B-40N |
M |
IR1 |
IR2 |
φ15 |
－39.7 |
3.4 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-15B-50N |
M |
IR1 |
IR2 |
φ15 |
－49.7 |
3.1 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-20B-20N |
M |
IR1 |
IR2 |
φ20 |
－19.7 |
7.1 |
2.0 |
－20.3 |
20.76 |
＜1 |
|
SLB-20B-25N |
M |
IR1 |
IR2 |
φ20 |
－24.7 |
6.0 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-20B-30N |
M |
IR1 |
IR2 |
φ20 |
－29.7 |
5.3 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-20B-40N |
M |
IR1 |
IR2 |
φ20 |
－39.7 |
4.4 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-20B-50N |
M |
IR1 |
IR2 |
φ20 |
－49.7 |
3.9 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-25B-25N |
M |
IR1 |
IR2 |
φ25 |
－24.7 |
8.4 |
2.0 |
－25.3 |
25.95 |
＜1 |
|
SLB-25B-30N |
M |
IR1 |
IR2 |
φ25 |
－29.7 |
7.2 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-25B-35N |
M |
IR1 |
IR2 |
φ25 |
－34.7 |
6.4 |
2.0 |
－35.3 |
36.33 |
＜1 |
|
SLB-25B-40N |
M |
IR1 |
IR2 |
φ25 |
－39.7 |
5.9 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-25B-50N |
M |
IR1 |
IR2 |
φ25 |
－49.7 |
5.1 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-25B-60N |
M |
IR1 |
IR2 |
φ25 |
－59.7 |
4.5 |
2.0 |
－60.3 |
62.28 |
＜1 |
|
SLB-25B-70N |
M |
IR1 |
IR2 |
φ25 |
－69.7 |
4.2 |
2.0 |
－70.3 |
72.66 |
＜1 |
|
SLB-25B-80N |
M |
IR1 |
IR2 |
φ25 |
－79.7 |
4.0 |
2.0 |
－80.3 |
83.04 |
＜1 |
|
SLB-25B-100N |
M |
IR1 |
IR2 |
φ25 |
－99.7 |
3.5 |
2.0 |
－100.3 |
103.80 |
＜1 |
|
SLB-25.4B-25N |
M |
IR1 |
IR2 |
φ25.4 |
－24.7 |
8.6 |
2.0 |
－25.4 |
25.95 |
＜1 |
|
SLB-25.4B-30N |
M |
IR1 |
IR2 |
φ25.4 |
－29.7 |
7.4 |
2.0 |
－30.4 |
31.14 |
＜1 |
|
SLB-25.4B-40N |
M |
IR1 |
IR2 |
φ25.4 |
－39.7 |
6.0 |
2.0 |
－40.4 |
41.52 |
＜1 |
|
SLB-25.4B-50N |
M |
IR1 |
IR2 |
φ25.4 |
－49.7 |
5.2 |
2.0 |
－50.4 |
51.90 |
＜1 |
|
SLB-25.4B-60N |
M |
IR1 |
IR2 |
φ25.4 |
－59.7 |
4.6 |
2.0 |
－60.4 |
62.28 |
＜1 |
|
SLB-25.4B-70N |
M |
IR1 |
IR2 |
φ25.4 |
－69.7 |
4.2 |
2.0 |
－70.4 |
72.66 |
＜1 |
|
SLB-25.4B-80N |
M |
IR1 |
IR2 |
φ25.4 |
－79.7 |
4.0 |
2.0 |
－80.4 |
83.04 |
＜1 |
|
SLB-25.4B-100N |
M |
IR1 |
IR2 |
φ25.4 |
－99.7 |
3.6 |
2.0 |
－100.4 |
103.80 |
＜1 |
|
SLB-25.4B-150N |
M |
IR1 |
IR2 |
φ25.4 |
－149.7 |
3.0 |
2.0 |
－150.4 |
155.70 |
＜1 |
|
SLB-25.4B-200N |
M |
IR1 |
IR2 |
φ25.4 |
－199.7 |
2.8 |
2.0 |
－200.4 |
207.60 |
＜1 |
|
SLB-30B-30N |
M |
IR1 |
IR2 |
φ30 |
－29.7 |
9.7 |
2.0 |
－30.3 |
31.14 |
＜1 |
|
SLB-30B-35N |
M |
IR1 |
IR2 |
φ30 |
－34.7 |
8.5 |
2.0 |
－35.3 |
36.33 |
＜1 |
|
SLB-30B-40N |
M |
IR1 |
IR2 |
φ30 |
－39.7 |
7.6 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-30B-50N |
M |
IR1 |
IR2 |
φ30 |
－49.7 |
6.4 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-30B-100N |
M |
IR1 |
IR2 |
φ30 |
－99.7 |
4.2 |
2.0 |
－100.3 |
103.80 |
＜1 |
|
SLB-40B-40N |
M |
IR1 |
IR2 |
φ40 |
－39.7 |
12.3 |
2.0 |
－40.3 |
41.52 |
＜1 |
|
SLB-40B-50N |
M |
IR1 |
IR2 |
φ40 |
－49.7 |
10.0 |
2.0 |
－50.3 |
51.90 |
＜1 |
|
SLB-40B-100N |
M |
IR1 |
IR2 |
φ40 |
－99.7 |
5.9 |
2.0 |
－100.3 |
103.80 |
＜1 |
|
SLB-50B-50N |
M |
IR1 |
IR2 |
φ50 |
－49.5 |
15.8 |
3.0 |
－50.5 |
51.90 |
＜1 |
|
SLB-50B-60N |
M |
IR1 |
IR2 |
φ50 |
－59.5 |
13.5 |
3.0 |
－60.5 |
62.28 |
＜1 |
|
SLB-50B-70N |
M |
IR1 |
IR2 |
φ50 |
－69.5 |
11.9 |
3.0 |
－70.5 |
72.66 |
＜1 |
|
SLB-50B-100N |
M |
IR1 |
IR2 |
φ50 |
－99.5 |
9.1 |
3.0 |
－100.5 |
103.80 |
＜1 |
|
SLB-50.8B-50N |
M |
IR1 |
IR2 |
φ50.8 |
－49.5 |
16.3 |
3.0 |
－50.5 |
51.90 |
＜1 |
|
SLB-50.8B-60N |
M |
IR1 |
IR2 |
φ50.8 |
－59.5 |
13.8 |
3.0 |
－60.5 |
62.28 |
＜1 |
|
SLB-50.8B-100N |
M |
IR1 |
IR2 |
φ50.8 |
－99.5 |
9.3 |
3.0 |
－100.5 |
103.80 |
＜1 |
|
SLB-50.8B-150N |
M |
IR1 |
IR2 |
φ50.8 |
－149.5 |
7.2 |
3.0 |
－150.5 |
155.70 |
＜1 |
|
SLB-50.8B-200N |
M |
IR1 |
IR2 |
φ50.8 |
－199.5 |
6.1 |
3.0 |
－200.5 |
207.60 |
＜1 |
|
SLB-50.8B-250N |
M |
IR1 |
IR2 |
φ50.8 |
－249.5 |
5.5 |
3.0 |
－250.5 |
259.50 |
＜1 |
|
SLB-50.8B-300N |
M |
IR1 |
IR2 |
φ50.8 |
－299.5 |
5.1 |
3.0 |
－300.5 |
311.40 |
＜1 |
合成石英材质，外径：φ10〜φ50.8
|
型号 |
外径 φD(mm) |
焦距f(mm) |
边缘厚度te(mm) |
中心厚度tc(mm) |
后焦距fb(mm) |
曲率半径r(mm) |
偏心( ′) |
|
SLSQ-10B-10N |
φ10 |
－9.7 |
5.0 |
2.0 |
－10.3 |
9.20 |
＜1 |
|
SLSQ-10B-15N |
φ10 |
－14.7 |
3.9 |
2.0 |
－15.3 |
13.80 |
＜1 |
|
SLSQ-10B-20N |
φ10 |
－19.7 |
3.4 |
2.0 |
－20.3 |
18.40 |
＜1 |
|
SLSQ-10B-25N |
φ10 |
－24.7 |
3.1 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-10B-30N |
φ10 |
－29.7 |
2.9 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-10B-40N |
φ10 |
－39.7 |
2.7 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-10B-50N |
φ10 |
－49.7 |
2.5 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-15B-15N |
φ15 |
－14.7 |
6.4 |
2.0 |
－15.3 |
13.80 |
＜1 |
|
SLSQ-15B-20N |
φ15 |
－19.7 |
5.2 |
2.0 |
－20.3 |
18.40 |
＜1 |
|
SLSQ-15B-25N |
φ15 |
－24.7 |
4.5 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-15B-30N |
φ15 |
－29.7 |
4.1 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-15B-40N |
φ15 |
－39.7 |
3.5 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-15B-50N |
φ15 |
－49.7 |
3.2 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-20B-20N |
φ20 |
－19.7 |
7.9 |
2.0 |
－20.3 |
18.40 |
＜1 |
|
SLSQ-20B-25N |
φ20 |
－24.7 |
6.6 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-20B-30N |
φ20 |
－29.7 |
5.8 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-20B-40N |
φ20 |
－39.7 |
4.8 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-20B-50N |
φ20 |
－49.7 |
4.2 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-25B-25N |
φ25 |
－24.7 |
9.4 |
2.0 |
－25.3 |
23.00 |
＜1 |
|
SLSQ-25B-30N |
φ25 |
－29.7 |
8.0 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-25B-35N |
φ25 |
－34.7 |
7.1 |
2.0 |
－35.3 |
32.20 |
＜1 |
|
SLSQ-25B-40N |
φ25 |
－39.7 |
6.4 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-25B-50N |
φ25 |
－49.7 |
5.5 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-25B-60N |
φ25 |
－59.7 |
4.9 |
2.0 |
－60.3 |
55.20 |
＜1 |
|
SLSQ-25B-70N |
φ25 |
－69.7 |
4.5 |
2.0 |
－70.3 |
64.40 |
＜1 |
|
SLSQ-25B-80N |
φ25 |
－79.7 |
4.1 |
2.0 |
－80.3 |
73.60 |
＜1 |
|
SLSQ-25B-90N |
φ25 |
－89.7 |
3.9 |
2.0 |
－90.3 |
82.80 |
＜1 |
|
SLSQ-25B-100N |
φ25 |
－99.7 |
3.7 |
2.0 |
－100.3 |
92.00 |
＜1 |
|
SLSQ-25.4B-25N |
φ25.4 |
－24.7 |
9.6 |
2.0 |
－25.4 |
23.00 |
＜1 |
|
SLSQ-25.4B-30N |
φ25.4 |
－29.7 |
8.2 |
2.0 |
－30.4 |
27.60 |
＜1 |
|
SLSQ-25.4B-40N |
φ25.4 |
－39.7 |
6.5 |
2.0 |
－40.4 |
36.80 |
＜1 |
|
SLSQ-25.4B-50N |
φ25.4 |
－49.7 |
5.6 |
2.0 |
－50.4 |
46.00 |
＜1 |
|
SLSQ-25.4B-60N |
φ25.4 |
－59.7 |
5.0 |
2.0 |
－60.4 |
55.20 |
＜1 |
|
SLSQ-25.4B-70N |
φ25.4 |
－69.7 |
4.5 |
2.0 |
－70.4 |
64.40 |
＜1 |
|
SLSQ-25.4B-80N |
φ25.4 |
－79.7 |
4.2 |
2.0 |
－80.4 |
73.60 |
＜1 |
|
SLSQ-25.4B-90N |
φ25.4 |
－89.7 |
4.0 |
2.0 |
－90.4 |
82.80 |
＜1 |
|
SLSQ-25.4B-100N |
φ25.4 |
－99.7 |
3.8 |
2.0 |
－100.4 |
92.00 |
＜1 |
|
SLSQ-25.4B-150N |
φ25.4 |
－149.7 |
3.2 |
2.0 |
－150.4 |
138.00 |
＜1 |
|
SLSQ-25.4B-200N |
φ25.4 |
－199.7 |
2.9 |
2.0 |
－200.4 |
184.00 |
＜1 |
|
SLSQ-30B-30N |
φ30 |
－29.7 |
10.9 |
2.0 |
－30.3 |
27.60 |
＜1 |
|
SLSQ-30B-35N |
φ30 |
－34.7 |
9.4 |
2.0 |
－35.3 |
32.20 |
＜1 |
|
SLSQ-30B-40N |
φ30 |
－39.7 |
8.4 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-30B-50N |
φ30 |
－49.7 |
7.0 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-30B-60N |
φ30 |
－59.7 |
6.2 |
2.0 |
－60.3 |
55.20 |
＜1 |
|
SLSQ-30B-70N |
φ30 |
－69.7 |
5.5 |
2.0 |
－70.3 |
64.40 |
＜1 |
|
SLSQ-30B-80N |
φ30 |
－79.7 |
5.1 |
2.0 |
－80.3 |
73.60 |
＜1 |
|
SLSQ-30B-90N |
φ30 |
－89.7 |
4.7 |
2.0 |
－90.3 |
82.80 |
＜1 |
|
SLSQ-30B-100N |
φ30 |
－99.7 |
4.5 |
2.0 |
－100.3 |
92.00 |
＜1 |
|
SLSQ-40B-40N |
φ40 |
－39.7 |
13.8 |
2.0 |
－40.3 |
36.80 |
＜1 |
|
SLSQ-40B-50N |
φ40 |
－49.7 |
11.2 |
2.0 |
－50.3 |
46.00 |
＜1 |
|
SLSQ-40B-60N |
φ40 |
－59.7 |
9.5 |
2.0 |
－60.3 |
55.20 |
＜1 |
|
SLSQ-40B-70N |
φ40 |
－69.7 |
8.4 |
2.0 |
－70.3 |
64.40 |
＜1 |
|
SLSQ-40B-80N |
φ40 |
－79.7 |
7.5 |
2.0 |
－80.3 |
73.60 |
＜1 |
|
SLSQ-40B-90N |
φ40 |
－89.7 |
6.9 |
2.0 |
－90.3 |
82.80 |
＜1 |
|
SLSQ-40B-100N |
φ40 |
－99.7 |
6.4 |
2.0 |
－100.3 |
92.00 |
＜1 |
|
SLSQ-50B-50N |
φ50 |
－49.5 |
17.8 |
3.0 |
－50.5 |
46.00 |
＜1 |
|
SLSQ-50B-60N |
φ50 |
－59.5 |
15.0 |
3.0 |
－60.5 |
55.20 |
＜1 |
|
SLSQ-50B-70N |
φ50 |
－69.5 |
13.1 |
3.0 |
－70.5 |
64.40 |
＜1 |
|
SLSQ-50B-80N |
φ50 |
－79.5 |
11.8 |
3.0 |
－80.5 |
73.60 |
＜1 |
|
SLSQ-50B-90N |
φ50 |
－89.5 |
10.7 |
3.0 |
－90.5 |
82.80 |
＜1 |
|
SLSQ-50B-100N |
φ50 |
－99.5 |
9.9 |
3.0 |
－100.5 |
92.00 |
＜1 |
|
SLSQ-50.8B-50N |
φ50.8 |
－49.5 |
18.3 |
3.0 |
－50.5 |
46.00 |
＜1 |
|
SLSQ-50.8B-60N |
φ50.8 |
－59.5 |
15.4 |
3.0 |
－60.5 |
55.20 |
＜1 |
|
SLSQ-50.8B-70N |
φ50.8 |
－69.5 |
13.4 |
3.0 |
－70.5 |
64.40 |
＜1 |
|
SLSQ-50.8B-80N |
φ50.8 |
－79.5 |
12.0 |
3.0 |
－80.5 |
73.60 |
＜1 |
|
SLSQ-50.8B-90N |
φ50.8 |
－89.5 |
11.0 |
3.0 |
－90.5 |
82.80 |
＜1 |
|
SLSQ-50.8B-100N |
φ50.8 |
－99.5 |
10.2 |
3.0 |
－100.5 |
92.00 |
＜1 |
|
SLSQ-50.8B-150N |
φ50.8 |
－149.5 |
7.7 |
3.0 |
－150.5 |
138.00 |
＜1 |
|
SLSQ-50.8B-200N |
φ50.8 |
－199.5 |
6.5 |
3.0 |
－200.5 |
184.00 |
＜1 |
|
SLSQ-50.8B-250N |
φ50.8 |
－249.5 |
5.8 |
3.0 |
－250.5 |
230.00 |
＜1 |
|
SLSQ-50.8B-300N |
φ50.8 |
－299.5 |
5.3 |
3.0 |
－300.5 |
276.00 |
＜1 |
