西格玛光机SLM小透镜的直径小于球面透镜，属于焦距较短的透镜类型，适用于小型化激光光学系统或内视镜等微小光学系统作为照明透镜。OptoSigma提供多种小透镜，包括平凸、平凹、双凸和双凹透镜。西格玛光机SLM小透镜的侧面设计为圆柱面，便于安装和固定。
所属品牌： 日本OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn
外径1.5-4mm,焦距-10mm-10mm，OptoSigma小透镜
西格玛光机SLM小透镜的直径小于球面透镜，属于焦距较短的透镜类型，适用于小型化激光光学系统或内视镜等微小光学系统作为照明透镜。OptoSigma提供多种小透镜，包括平凸、平凹、双凸和双凹透镜。西格玛光机SLM小透镜的侧面设计为圆柱面，便于安装和固定。
OptoSigma小透镜标准型号
|
平凸透镜型号 |
外径øD mm |
焦距fmm |
后焦距fb〔mm〕 |
边缘厚度tc mm |
中心厚度tc mm |
材质 |
曲率半径r mm |
|
SLM-1.5-01P |
ø1.5 |
1.0 |
0.56 |
0.35 |
0.8 |
LaSF9 |
0.85 |
|
SLM-1.5-1.5P |
ø1.5 |
1.5 |
0.44 |
1.65 |
1.9 |
LaSF9 |
1.25 |
|
SLM-02-1.5P |
ø2 |
1.5 |
0.50 |
1.40 |
1.9 |
LaSF9 |
1.28 |
|
SLM-02-02P |
ø2 |
2.0 |
1.20 |
1.20 |
1.5 |
LaSF9 |
1.70 |
|
SLM-02-2.5P |
ø2 |
2.5 |
1.60 |
1.60 |
1.6 |
LaSF9 |
2.13 |
|
SLM-02-03P |
ø2 |
3.0 |
2.20 |
2.20 |
1.3 |
LaSF9 |
2.55 |
|
SLM-03-2.5P |
ø3 |
2.5 |
1.40 |
1.50 |
2.1 |
LaSF9 |
2.13 |
|
SLM-03-03P |
ø3 |
3.0 |
1.90 |
1.50 |
2.0 |
LaSF9 |
2.55 |
|
SLM-03-04P |
ø3 |
4.0 |
3.30 |
1.00 |
1.3 |
LaSF9 |
3.40 |
|
SLM-03-06P |
ø3 |
6.0 |
5.10 |
1.10 |
1.4 |
SK2 |
3.64 |
|
SLM-04-04P |
ø4 |
4.0 |
2.50 |
1.50 |
2.5 |
SK2 |
2.43 |
|
SLM-04-06P |
ø4 |
6.0 |
5.00 |
0.70 |
1.3 |
SK2 |
3.64 |
|
SLM-04-08P |
ø4 |
8.0 |
7.10 |
1.10 |
1.5 |
SK2 |
4.86 |
|
SLM-04-10P |
ø4 |
10.0 |
9.10 |
1.20 |
1.5 |
SK2 |
6.07 |
双凸透镜型号如下。
|
双凸透镜型号 |
外径øD mm |
焦距fmm |
后焦距fb〔mm〕 |
边缘厚度tc mm |
中心厚度tc mm |
材质 |
曲率半径r mm |
|
SLM-03B-03P |
ø3 |
3 |
2.4 |
1.1 |
1.8 |
SK2 |
3.26 |
|
SLM-03B-04P |
ø3 |
4 |
3.4 |
1.2 |
1.8 |
BK7 |
3.80 |
|
SLM-03B-06P |
ø3 |
6 |
5.5 |
1.1 |
1.5 |
BK7 |
5.93 |
|
SLM-04B-04P |
ø4 |
4 |
3.2 |
1.2 |
2.2 |
SK2 |
4.40 |
|
SLM-04B-06P |
ø4 |
6 |
5.4 |
1.2 |
1.9 |
BK7 |
5.86 |
|
SLM-04B-08P |
ø4 |
8 |
7.4 |
1.2 |
1.7 |
BK7 |
7.97 |
平凹透镜
|
平凹透镜型号 |
外径øD mm |
焦距fmm |
后焦距fb〔mm〕 |
边缘厚度tc mm |
中心厚度tc mm |
材质 |
曲率半径r mm |
|
SLM-02-04N |
ø2 |
-4 |
-4.40 |
0.95 |
0.8 |
LaSF9 |
-3.40 |
|
SLM-03-06N |
ø3 |
-6 |
-6.39 |
1.03 |
0.8 |
LaSF9 |
-5.10 |
|
SLM-04-08N |
ø4 |
-8 |
-8.37 |
1.10 |
0.8 |
LaSF9 |
-6.80 |
双凹透镜
|
双凹透镜型号 |
外径øD mm |
焦距fmm |
后焦距fb〔mm〕 |
边缘厚度tc mm |
中心厚度tc mm |
材质 |
曲率半径r mm |
|
SLM-02B-02N |
ø2 |
-2 |
-2.13 |
0.99 |
0.7 |
LaSF9 |
-3.50 |
|
SLM-04B-04N |
ø4 |
-4 |
-4.16 |
1.39 |
0.8 |
LaSF9 |
-6.94 |
OptoSigma微小透镜是单透镜，焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”确认。平凸OptoSigma微小透镜的入射光线有方向性。请务必从凸面一侧射入平行光。否则球差会变差，焦点光斑会变大。由于OptoSigma微小透镜未镀有防反射膜，透镜的正面和反面都存在反射损失，所以透过率为90%左右。

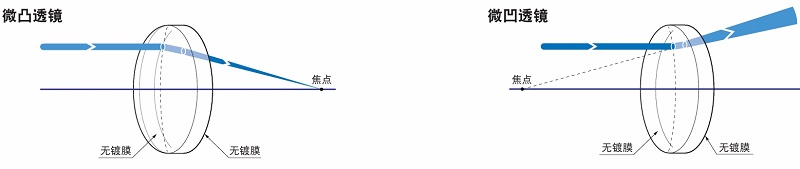

西格玛光机SLM小透镜功能说明图

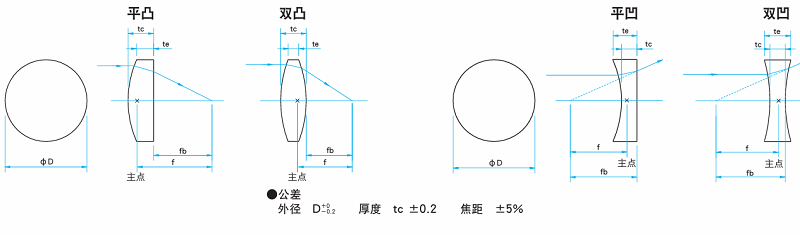

外形图单位mm

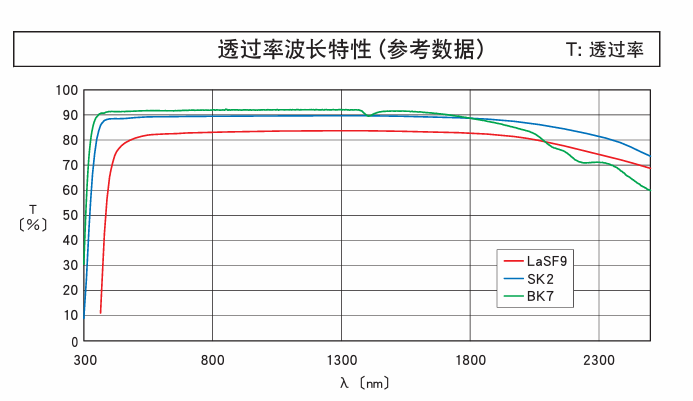

OptoSigma小透镜透过率波长特性
SLM-1.5-01P平凸透镜规格参数
|
透镜类型 |
平凸 |
|
材质 |
LaSF9 |
|
设计波长 |
587.6nm |
|
偏心 |
要问询 |
|
镀膜 |
不镀膜 |
|
表面质量 |
40-20 |
|
外径ø |
ø1.5mm |
|
焦距f |
1.0mm |
|
后焦距fb |
0.56mm |
|
边缘厚度 te |
0.35mm |
|
中心厚度 tc |
0.8mm |
|
曲率半径 r |
0.85mm |
西格玛光机SLM小透镜共同指标
|
材质 |
LaSF9、SK2、BK7 |
|
设计波长 |
587.6nm |
|
镀膜 |
无镀膜 |
|
偏心 |
要问询 |
|
表面质量 |
40-20 |
