把平凸透镜的凸面改成非球面形状，可制作球差小的短焦距透镜，也就是OptoSigma非球面平凸透镜。西格玛光机非球面平凸透镜常被用于汇聚照明光，或准直点光源。
所属品牌： 日本OptoSigma
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn
尺寸ø15-100mm，焦距12-200，OptoSigma非球面平凸透镜
把平凸透镜的凸面改成非球面形状，可制作球差小的短焦距透镜，也就是OptoSigma非球面平凸透镜。西格玛光机非球面平凸透镜常被用于汇聚照明光，或准直点光源。
OptoSigma平凸透镜优势在于使用了特殊的研磨设备进行加工，没有压铸镜片所特有的材料收缩，裂痕，缺口等缺陷。
非球面平凸聚光镜可用波段宽是从可见光到1.5μm波长的红外区域。非球面平凸聚光镜才使用的材料是S-BSL7。
AGL-60-D-125P大型非球面聚光镜技术规格
|
西格玛光机非球面平凸透镜材质 |
S-BSL7 |
|
偏心 |
>5′ |
|
镀膜 |
无镀膜 |
|
非球面平凸聚光镜表面质量 |
60μm-400μm |
|
设计波长 |
587.56nm |
|
有效直径 |
φ54mm |
|
非球面凸透镜外径 φD |
60mm |
|
焦距ｆ |
125mm |
|
后焦距fb |
116.4mm |
|
NA |
0.22 |
|
边缘厚度te |
5.86mm |
|
中心厚度 tc |
13mm |
|
反面 |
平面 |
|
形状误差 |
±10μm |
AGL-100-D-200P大型非球面聚光镜技术规格
|
OptoSigma平凸透镜材质 |
S-BSL7 |
|
偏心 |
>5′ |
|
镀膜 |
无镀膜 |
|
OptoSigma平凸透镜表面质量 |
60μm-400μm |
|
设计波长 |
587.56nm |
|
有效直径 |
φ90mm |
|
非球面凸透镜外径 φD |
100mm |
|
焦距ｆ |
200mm |
|
后焦距fb |
188.8mm |
|
NA |
0.23 |
|
边缘厚度te |
4.58mm |
|
中心厚度 tc |
17mm |
|
反面 |
平面 |
|
形状误差 |
±10μm |
AGL-50-D-100P非球面凸透镜技术规格
|
OptoSigma平凸透镜材质 |
S-BSL7 |
|
偏心 |
>5′ |
|
镀膜 |
无镀膜 |
|
OptoSigma平凸透镜表面质量 |
60μm-400μm |
|
设计波长 |
587.56nm |
|
有效直径 |
φ45mm |
|
非球面凸透镜外径 φD |
50mm |
|
焦距ｆ |
100mm |
|
后焦距fb |
94.0mm |
|
NA |
0.23 |
|
边缘厚度te |
2.79mm |
|
中心厚度 tc |
9.0mm |
|
反面 |
平面 |
|
形状误差 |
±10μm |
如果想要了解更多的技术规格，欢迎联系我们。
注意，OptoSigma非球面平凸透镜是一个单独的透镜，有色差，所以焦距随波长的不同而变化。注意。如果从平面侧入射平行光束的话，球差较大，不能获得最小的光斑。OptoSigma非球面平凸透镜又可以叫作OptoSigma平凸透镜、非球面平凸聚光镜和非球面凸透镜。

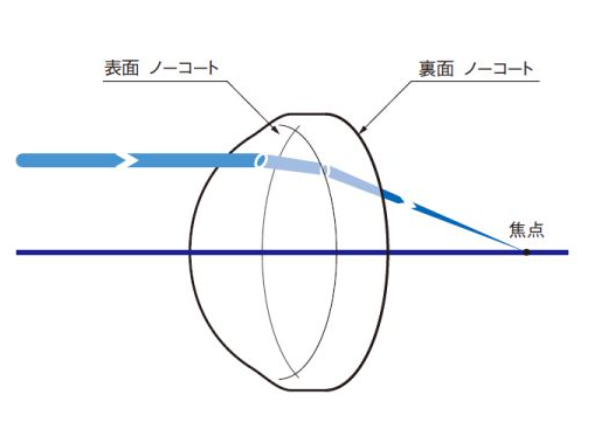

西格玛光机非球面平凸透镜功能说明图

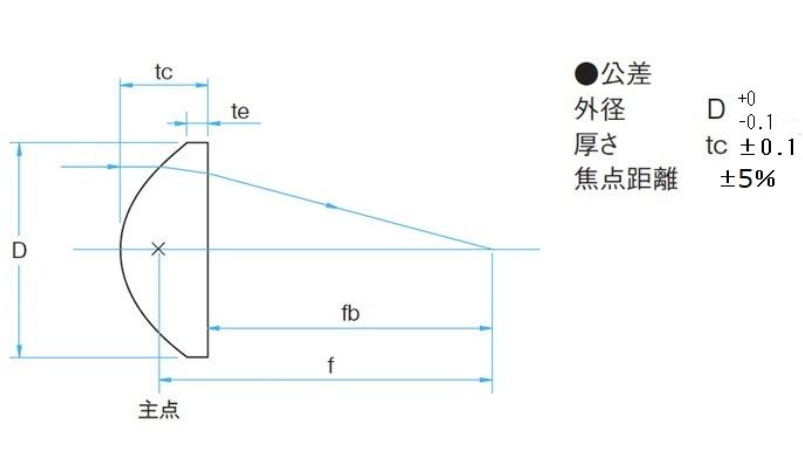

OptoSigma非球面平凸透镜外形图
OptoSigma大型非球面聚光镜标准品型号
|
型号 |
外径øDmm |
焦距fmm |
后焦距fbmm |
NA |
边缘厚度te |
中心厚度tc |
材料 |
|
AGL-60-D-125P |
60 |
125 |
116.4 |
0.22 |
5.86mm |
13mm |
S-BSL7 |
|
AGL-100-D-200P |
100 |
200 |
188.8 |
0.23 |
4.58 |
17 |
S-BSL7 |
|
AGL-100-D-175P |
100 |
175 |
162.5 |
0.26 |
4.69 |
19 |
S-BSL7 |
|
AGL-100-D-150P |
100 |
150 |
135.5 |
0.3 |
5.09 |
22 |
S-BSL7 |
|
AGL-80-D-150P |
80 |
150 |
140.1 |
0.24 |
4.37 |
15 |
S-BSL7 |
|
AGL-80-D-125P |
80 |
125 |
113.8 |
0.29 |
4.06 |
17 |
S-BSL7 |
|
AGL-80-D-100P |
80 |
100 |
86.8 |
0.37 |
3.39 |
20 |
S-BSL7 |
|
AGL-70-D-150P |
70 |
150 |
142.7 |
0.21 |
2.92 |
11 |
S-BSL7 |
|
AGL-70-D-125P |
70 |
125 |
116.4 |
0.25 |
3.2 |
13 |
S-BSL7 |
|
AGL-70-D-100P |
70 |
100 |
89.4 |
0.32 |
3.51 |
16 |
S-BSL7 |
|
AGL-60-D-150P |
60 |
150 |
142.7 |
0.18 |
5.1 |
11 |
S-BSL7 |
|
AGL-60-D-125P |
60 |
125 |
116.4 |
0.22 |
5.86 |
13 |
S-BSL7 |
|
AGL-60-D-100P |
60 |
100 |
89.4 |
0.27 |
6.95 |
16 |
S-BSL7 |
|
AGL-50-D-40P |
50 |
40 |
33.5 |
0.53 |
2.55 |
12.0 |
S-BSL7 |
|
AGL-40-D-30P |
40 |
30 |
24.1 |
0.57 |
2.89 |
11.0 |
S-BSL7 |
|
AGL-50-D-70P |
50 |
70 |
65.7 |
0.32 |
2.71 |
8.0 |
S-BSL7 |
|
AGL-25-D-15P |
25 |
15 |
9.9 |
0.67 |
2.97 |
9.0 |
S-BSL7 |
|
AGL-40-D-50P |
40 |
50 |
45.9 |
0.35 |
2.75 |
7.5 |
S-BSL7 |
|
AGL-40-D-40P |
40 |
40 |
35.4 |
0.44 |
2.52 |
8.5 |
S-BSL7 |
|
AGL-50-D-100P |
50 |
100 |
94.0 |
0.23 |
2.79 |
9.0 |
S-BSL7 |
|
AGL-40-D-70P |
40 |
70 |
66.8 |
0.25 |
2.62 |
6.0 |
S-BSL7 |
|
AGL-30-D-30P |
30 |
30 |
26.2 |
0.44 |
2.51 |
7.0 |
S-BSL7 |
|
AGL-30-D-25P |
30 |
25 |
20.7 |
0.5 |
2.56 |
8.0 |
S-BSL7 |
|
AGL-20-D-12P |
20 |
12 |
7.7 |
0.65 |
2.76 |
8.0 |
S-BSL7 |
|
AGL-30-D-60P |
30 |
60 |
55.7 |
0.23 |
2.77 |
6.5 |
S-BSL7 |
|
AGL-25-D-20P |
25 |
20 |
15.9 |
0.53 |
2.76 |
7.5 |
S-BSL7 |
|
AGL-25-D-25P |
25 |
25 |
21.5 |
0.43 |
2.76 |
6.5 |
S-BSL7 |
|
AGL-40-D-100 P |
40 |
100 |
95.7 |
0.18 |
2.56 |
6.5 |
S-BSL7 |
|
AGL-25-D-50P |
25 |
50 |
46.0 |
0.23 |
2.90 |
6.0 |
S-BSL7 |
|
AGL-20-D-40P |
20 |
40 |
36.7 |
0.21 |
2.52 |
5.0 |
S-BSL7 |
|
AGL-20-D-25P |
20 |
25 |
22.3 |
0.33 |
2.62 |
5.0 |
S-BSL7 |
|
AGL-20-D-20P |
20 |
20 |
16.8 |
0.41 |
3.00 |
6.0 |
S-BSL7 |
|
AGL-20-D-15P |
20 |
15 |
11.2 |
0.54 |
2.92 |
7.0 |
S-BSL7 |
|
AGL-15-D-20P |
15 |
20 |
17.6 |
0.32 |
2.83 |
4.5 |
S-BSL7 |
|
AGL-15-D-12P |
15 |
12 |
9.0 |
0.5 |
2.65 |
5.5 |
S-BSL7 |
|
AGL-25-D-100 P |
25 |
100 |
97.0 |
0.11 |
2.98 |
4.5 |
S-BSL7 |
|
AGL-15-D-30P |
15 |
30 |
27.0 |
0.22 |
2.64 |
4.5 |
S-BSL7 |
