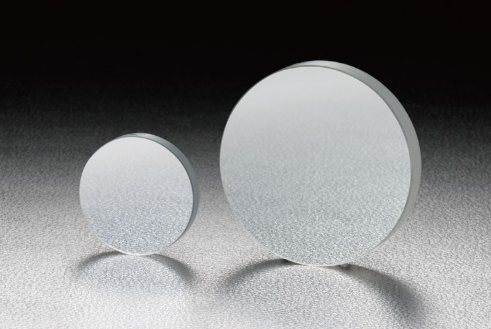

铝膜反射镜，100-1200nm，高反射率,TFA/TFAN/TFAQ/TFAQN/TFAE/OPBA/OPSQA
SIGMAKOKI西格玛光机，作为一家日本企业专注于制造光学元件与精密机械设备，其产品在激光技术、光学研究以及半导体制造等多个领域得到广泛应用。该公司生产的铝膜平面反射镜(TFA/TFAN/TFAQ/TFAQN/TFAE/OPBA/OPSQA系列)，是以高精度抛光的平面基板为基底，通过蒸镀工艺形成的铝膜光学反射镜，能够在各种入射角度下保持高反射率。
通常铝膜表面会镀一层保护膜（如SiO₂或MgF₂），以防止铝膜氧化或划伤，延长使用寿命，这是保护铝膜平面反射镜，其中还有高平行度铝反射镜和紫外增强铝膜反射镜。西格玛光机OptoSigma提供圆形和方形等多种标准型号的金属膜反射镜供选择。另外，若是需要其他尺寸和更高反射率的金属膜平面反射镜，西格玛光机可提供定制服务，更多详情，请联系我们！
西格玛光机SigmaKoki铝膜反射镜TFA系列共同指标：
|
材质 |
BK7，合成石英，硬质玻璃（派热克斯玻璃®等） |
|
镀膜 |
TFAN/TFAQN：Al（无保护膜） |
|
TFA/TFAQ/OPBA/OPSQA： Al＋MgF2（面型精度λ/20为Al＋SiO） |
|
|
TFAE：Al＋多层电介质膜 |
|
|
平行度 |
TFA/TFAN/TFAQ/TFAQN/TFAE：＜3′ OPBA/OPSQA：＜0′02″ |
|
入射角度 |
TFA/TFAQ/TFAE：45° OPBA/OPSQA：0° |
|
激光损伤阈值 |
0.25J/cm2（脉冲宽10ns，重复频率20Hz） |
|
表面质量 |
40－20 |
|
有效范围 |
外径的90%或外形尺寸的90%的长方形的内切圆或椭圆 |
西格玛光机SigmaKoki铝膜反射镜TFA系列特点：
- 有只蒸镀铝膜的（TFAN/TFAQN），为防止损伤在铝膜上镀有保护膜的铝膜反射镜（TFA/TFAQ），为提高紫外光反射率镀有保护膜的紫外增强铝膜反射镜（TFAE）和在平行平面基板上镀有保护膜的高平行度铝反射镜（OPBA/OPSQA）四种标准类型。
- 可以作为紫外光，可见光，近红外光的反射镜使用。
- 也备有使用合成石英基板的低膨胀，高刚性，高面型精度的金属膜反射镜（TFAQ/TFAQN）。
OptoSigma铝膜平面反射镜的相关信息：
- 要求更高反射率的铝膜反射镜时，请联系我们。
- 要求镀膜后的面型精度时，请联系我们。
- 承接制作产品目录之外的规格尺寸的金属膜平面反射镜。
- 派热克斯®是康宁公司的注册商标。
OptoSigma铝膜平面反射镜的注意事项：
- 无保护膜的铝膜反射镜（TFAN/TFAQN）容易受损，薄膜会氧化。请不要用纸或布擦拭反射镜镜面。要长时间保管时，请用防氧化剂防止铝膜氧化。
- 使用多个反射镜传播光线时，因为铝膜的吸收会损失很多光量。请使用多层电介质膜反射镜（TFM其他）。
- 金属膜平面反射镜的技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的，反射率随入射光束的偏光状态改变。

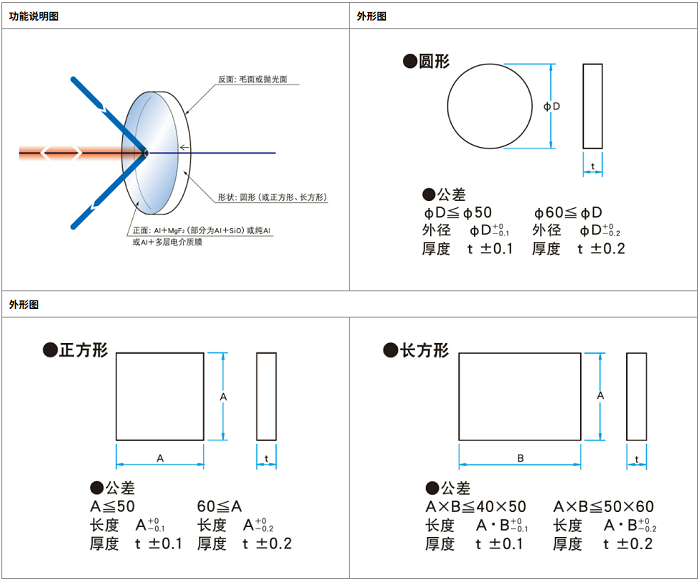

铝膜激光反射镜OptoSigma功能说明图和外形图：
以下金属膜反射镜功能图示清晰的显示金属膜反射镜的光束入射方向，侧面有箭头指向证明，方便快速识别出正面(入射面)。另外，铝膜反射镜TFA系列有圆形，正方形和长方形三种外形尺寸可选。
左图：功能说明图 右图：外形尺寸图
铝膜激光反射镜OptoSigma的反射率波长特性（参考数据）:

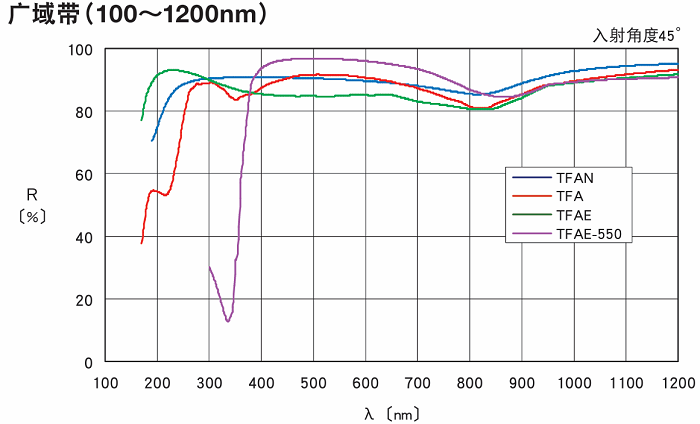

广域带（100〜1200nm）入射角度45°的反射率曲线图

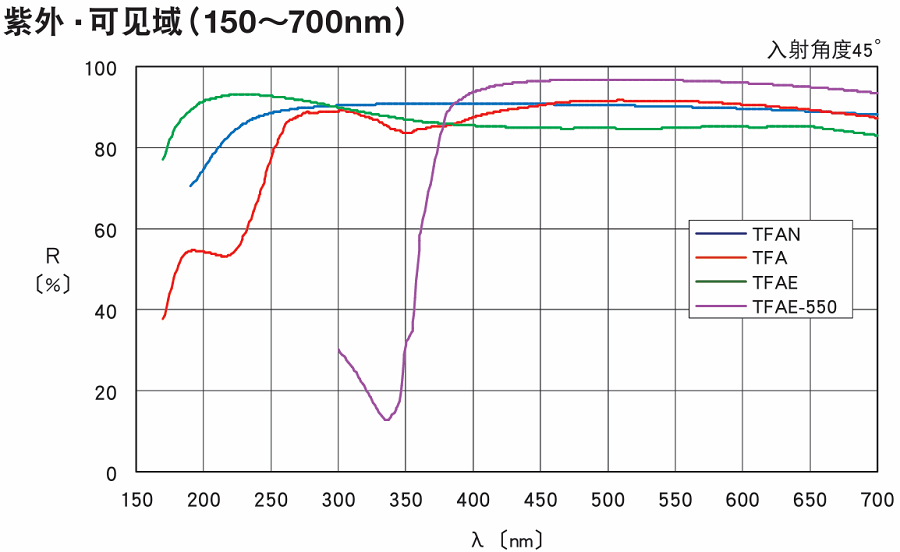

紫外·可见域（150〜700nm）入射角度45°的反射率曲线图
铝膜激光反射镜OptoSigma的规格参数表：
铝膜反射镜(圆形)/TFA-C规格参数：
|
Al＋MgF2(部分为Al＋SiO) |
纯Al |
镀膜 |
外径 φD |
厚度 t |
材质 |
基板面型精度 |
反面 |
|
型号 |
型号 |
||||||
|
TFA-10C03-4 |
- |
Al+MgF2 |
φ10mm |
3mm |
BK7 |
λ/4 |
毛面 |
|
TFA-10C03-10 |
TFAN-10C03-10 |
Al+MgF2 |
φ10mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-10C05-10 |
TFAN-10C05-10 |
Al+MgF2 |
φ10mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-10C05-20 |
TFAN-10C05-20 |
Al+SiO |
φ10mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-10C06-20 |
TFAQN-10C06-20 |
Al+SiO |
φ10mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-12.7C05-4 |
- |
Al+MgF2 |
φ12.7mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-12.7C05-10 |
- |
Al+MgF2 |
φ12.7mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFAQ-12.7C06-20 |
- |
Al+MgF2 |
φ12.7mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-15C03-10 |
TFAN-15C03-10 |
Al+MgF2 |
φ15mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-15C05-10 |
TFAN-15C05-10 |
Al+MgF2 |
φ15mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-15C05-20 |
TFAN-15C05-20 |
Al+SiO |
φ15mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-15C06-20 |
TFAQN-15C06-20 |
Al+SiO |
φ15mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-20C03-10 |
TFAN-20C03-10 |
Al+MgF2 |
φ20mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-20C05-4 |
TFAN-20C05-4 |
Al+MgF2 |
φ20mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-20C05-10 |
TFAN-20C05-10 |
Al+MgF2 |
φ20mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-20C05-20 |
TFAN-20C05-20 |
Al+SiO |
φ20mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-20C06-20 |
TFAQN-20C06-20 |
Al+SiO |
φ20mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-25C05-1 |
TFAN-25C05-1 |
Al+MgF2 |
φ25mm |
5mm |
BK7 |
λ |
抛光面 |
|
TFA-25C05-4 |
TFAN-25C05-4 |
Al+MgF2 |
φ25mm |
5mm |
BK7 |
λ/4 |
抛光面 |
|
TFA-25C05-10 |
TFAN-25C05-10 |
Al+MgF2 |
φ25mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
TFA-25C05-20 |
TFAN-25C05-20 |
Al+SiO |
φ25mm |
5mm |
BK7 |
λ/20 |
抛光面 |
|
TFAQ-25C06-20 |
TFAQN-25C06-20 |
Al+SiO |
φ25mm |
6mm |
合成石英 |
λ/20 |
抛光面 |
|
TFA-25.4C05-4 |
- |
Al+MgF2 |
φ25.4mm |
5mm |
BK7 |
λ/4 |
抛光面 |
|
TFA-25.4C05-10 |
TFAN-25.4C05-10 |
Al+MgF2 |
φ25.4mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
TFAQ-25.4C06-20 |
- |
Al+MgF2 |
φ25.4mm |
6mm |
合成石英 |
λ/20 |
抛光面 |
|
TFA-30C05-1 |
TFAN-30C05-1 |
Al+MgF2 |
φ30mm |
5mm |
BK7 |
λ |
抛光面 |
|
TFA-30C05-4 |
TFAN-30C05-4 |
Al+MgF2 |
φ30mm |
5mm |
BK7 |
λ/4 |
抛光面 |
|
TFA-30C05-10 |
TFAN-30C05-10 |
Al+MgF2 |
φ30mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
TFA-30C05-20 |
TFAN-30C05-20 |
Al+SiO |
φ30mm |
5mm |
BK7 |
λ/20 |
抛光面 |
|
TFAQ-30C06-20 |
TFAQN-30C06-20 |
Al+SiO |
φ30mm |
6mm |
合成石英 |
λ/20 |
抛光面 |
|
TFA-40C06-1 |
TFAN-40C06-1 |
Al+MgF2 |
φ40mm |
6mm |
BK7 |
λ |
抛光面 |
|
TFA-40C06-4 |
TFAN-40C06-4 |
Al+MgF2 |
φ40mm |
6mm |
BK7 |
λ/4 |
抛光面 |
|
TFA-40C06-10 |
TFAN-40C06-10 |
Al+MgF2 |
φ40mm |
6mm |
BK7 |
λ/10 |
抛光面 |
|
TFA-40C06-20 |
TFAN-40C06-20 |
Al+SiO |
φ40mm |
6mm |
BK7 |
λ/20 |
抛光面 |
|
TFAQ-40C08-20 |
TFAQN-40C08-20 |
Al+SiO |
φ40mm |
8mm |
合成石英 |
λ/20 |
抛光面 |
|
TFA-50C08-1 |
TFAN-50C08-1 |
Al+MgF2 |
φ50mm |
8mm |
BK7 |
λ |
抛光面 |
|
TFA-50C08-4 |
TFAN-50C08-4 |
Al+MgF2 |
φ50mm |
8mm |
BK7 |
λ/4 |
抛光面 |
|
TFA-50C08-10 |
TFAN-50C08-10 |
Al+MgF2 |
φ50mm |
8mm |
BK7 |
λ/10 |
抛光面 |
|
TFA-50C08-20 |
TFAN-50C08-20 |
Al+SiO |
φ50mm |
8mm |
BK7 |
λ/20 |
抛光面 |
|
TFAQ-50C10-20 |
TFAQN-50C10-20 |
Al+SiO |
φ50mm |
10mm |
合成石英 |
λ/20 |
抛光面 |
|
TFA-50.8C08-10 |
- |
Al+MgF2 |
φ50.8mm |
8mm |
BK7 |
λ/10 |
抛光面 |
|
TFA-60C10-1 |
TFAN-60C10-1 |
Al+MgF2 |
φ60mm |
10mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-60C10-4 |
TFAN-60C10-4 |
Al+MgF2 |
φ60mm |
10mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-60C10-10 |
TFAN-60C10-10 |
Al+MgF2 |
φ60mm |
10mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-60C10-20 |
TFAN-60C10-20 |
Al+SiO |
φ60mm |
10mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-80C12-1 |
TFAN-80C12-1 |
Al+MgF2 |
φ80mm |
12mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-80C12-4 |
TFAN-80C12-4 |
Al+MgF2 |
φ80mm |
12mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-80C12-10 |
TFAN-80C12-10 |
Al+MgF2 |
φ80mm |
12mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-80C12-20 |
TFAN-80C12-20 |
Al+SiO |
φ80mm |
12mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-100C15-1 |
TFAN-100C15-1 |
Al+MgF2 |
φ100mm |
15mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-100C15-4 |
TFAN-100C15-4 |
Al+MgF2 |
φ100mm |
15mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-100C15-10 |
TFAN-100C15-10 |
Al+MgF2 |
φ100mm |
15mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-130C18-1 |
TFAN-130C18-1 |
Al+MgF2 |
φ130mm |
18mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-130C18-4 |
TFAN-130C18-4 |
Al+MgF2 |
φ130mm |
18mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-130C18-10 |
TFAN-130C18-10 |
Al+MgF2 |
φ130mm |
18mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-150C20-1 |
TFAN-150C20-1 |
Al+MgF2 |
φ150mm |
20mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-150C20-4 |
TFAN-150C20-4 |
Al+MgF2 |
φ150mm |
20mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-150C20-10 |
TFAN-150C20-10 |
Al+MgF2 |
φ150mm |
20mm |
硬质玻璃 |
λ/10 |
抛光面 |
紫外增强铝膜反射镜(铝膜紫外增反射)/TFAE-C规格参数：
|
型号 |
镀膜 |
适用波长 |
反射率 |
外径 φD |
厚度 t |
材质 |
基板面型精度 |
|
TFAE-12.7C05-10 |
Al+多层电介质膜 |
170～400nm |
＞平均85％ |
φ12.7mm |
5mm |
BK7 |
λ/10 |
|
TFAE-25.4C05-10 |
Al+多层电介质膜 |
170～400nm |
＞平均85％ |
φ25.4mm |
5mm |
BK7 |
λ/10 |
|
TFAE-30C05-10 |
Al+多层电介质膜 |
170～400nm |
＞平均85％ |
φ30mm |
5mm |
BK7 |
λ/10 |
|
TFAE-50C08-10 |
Al+多层电介质膜 |
170～400nm |
＞平均85％ |
φ50mm |
8mm |
BK7 |
λ/10 |
|
TFAE-12.7C05-10-550 |
Al+多层电介质膜 |
400～700nm |
＞平均94％ |
φ12.7mm |
5mm |
BK7 |
λ/10 |
|
TFAE-25.4C05-10-550 |
Al+多层电介质膜 |
400～700nm |
＞平均94％ |
φ25.4mm |
5mm |
BK7 |
λ/10 |
|
TFAE-30C05-10-550 |
Al+多层电介质膜 |
400～700nm |
＞平均94％ |
φ30mm |
5mm |
BK7 |
λ/10 |
铝膜反射镜(正方形)/TFA-S规格参数：
|
Al＋MgF2(部分为Al＋SiO) |
纯Al |
镀膜 |
长度A |
厚度t |
材质 |
基板面型精度 |
反面 |
|
型号 |
型号 |
||||||
|
TFA-10S03-10 |
TFAN-10S03-10 |
Al+MgF2 |
□10mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-10S05-10 |
TFAN-10S05-10 |
Al+MgF2 |
□10mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-10S05-20 |
TFAN-10S05-20 |
Al+SiO |
□10mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-10S06-20 |
TFAQN-10S06-20 |
Al+SiO |
□10mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-12.7S03-4 |
- |
Al+MgF2 |
□12.7mm |
3mm |
BK7 |
λ/4 |
毛面 |
|
TFA-12.7S03-10 |
- |
Al+MgF2 |
□12.7mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-15S03-4 |
TFAN-15S03-4 |
Al+MgF2 |
□15mm |
3mm |
BK7 |
λ/4 |
毛面 |
|
TFA-15S03-10 |
TFAN-15S03-10 |
Al+MgF2 |
□15mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-15S05-4 |
TFAN-15S05-4 |
Al+MgF2 |
□15mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-15S05-10 |
TFAN-15S05-10 |
Al+MgF2 |
□15mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-15S05-20 |
TFAN-15S05-20 |
Al+SiO |
□15mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-15S06-20 |
TFAQN-15S06-20 |
Al+SiO |
□15mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-20S03-4 |
TFAN-20S03-4 |
Al+MgF2 |
□20mm |
3mm |
BK7 |
λ/4 |
毛面 |
|
TFA-20S03-10 |
TFAN-20S03-10 |
Al+MgF2 |
□20mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-20S05-4 |
TFAN-20S05-4 |
Al+MgF2 |
□20mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-20S05-10 |
TFAN-20S05-10 |
Al+MgF2 |
□20mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-20S05-20 |
TFAN-20S05-20 |
Al+SiO |
□20mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-20S06-20 |
TFAQN-20S06-20 |
Al+SiO |
□20mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-25S05-1 |
TFAN-25S05-1 |
Al+MgF2 |
□25mm |
5mm |
BK7 |
λ |
毛面 |
|
TFA-25S05-4 |
TFAN-25S05-4 |
Al+MgF2 |
□25mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-25S05-10 |
TFAN-25S05-10 |
Al+MgF2 |
□25mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-25S05-20 |
TFAN-25S05-20 |
Al+SiO |
□25mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-25S06-20 |
TFAQN-25S06-20 |
Al+SiO |
□25mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-30S05-1 |
TFAN-30S05-1 |
Al+MgF2 |
□30mm |
5mm |
BK7 |
λ |
毛面 |
|
TFA-30S05-4 |
TFAN-30S05-4 |
Al+MgF2 |
□30mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-30S05-10 |
TFAN-30S05-10 |
Al+MgF2 |
□30mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-30S05-20 |
TFAN-30S05-20 |
Al+SiO |
□30mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-30S06-20 |
TFAQN-30S06-20 |
Al+SiO |
□30mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-40S06-1 |
TFAN-40S06-1 |
Al+MgF2 |
□40mm |
6mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-40S06-4 |
TFAN-40S06-4 |
Al+MgF2 |
□40mm |
6mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-40S06-10 |
TFAN-40S06-10 |
Al+MgF2 |
□40mm |
6mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-40S06-20 |
TFAN-40S06-20 |
Al+SiO |
□40mm |
6mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-50S08-1 |
TFAN-50S08-1 |
Al+MgF2 |
□50mm |
8mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-50S08-4 |
TFAN-50S08-4 |
Al+MgF2 |
□50mm |
8mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-50S08-10 |
TFAN-50S08-10 |
Al+MgF2 |
□50mm |
8mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-50S08-20 |
TFAN-50S08-20 |
Al+SiO |
□50mm |
8mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-60S10-1 |
TFAN-60S10-1 |
Al+MgF2 |
□60mm |
10mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-60S10-4 |
TFAN-60S10-4 |
Al+MgF2 |
□60mm |
10mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-60S10-10 |
TFAN-60S10-10 |
Al+MgF2 |
□60mm |
10mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-60S10-20 |
TFAN-60S10-20 |
Al+SiO |
□60mm |
10mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-80S12-1 |
TFAN-80S12-1 |
Al+MgF2 |
□80mm |
12mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-80S12-4 |
TFAN-80S12-4 |
Al+MgF2 |
□80mm |
12mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-80S12-10 |
TFAN-80S12-10 |
Al+MgF2 |
□80mm |
12mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-80S12-20 |
TFAN-80S12-20 |
Al+SiO |
□80mm |
12mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-100S15-1 |
TFAN-100S15-1 |
Al+MgF2 |
□100mm |
15mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-100S15-4 |
TFAN-100S15-4 |
Al+MgF2 |
□100mm |
15mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-100S15-10 |
TFAN-100S15-10 |
Al+MgF2 |
□100mm |
15mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-130S18-1 |
TFAN-130S18-1 |
Al+MgF2 |
□130mm |
18mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-130S18-4 |
TFAN-130S18-4 |
Al+MgF2 |
□130mm |
18mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-130S18-10 |
TFAN-130S18-10 |
Al+MgF2 |
□130mm |
18mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-150S20-1 |
TFAN-150S20-1 |
Al+MgF2 |
□150mm |
20mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-150S20-4 |
TFAN-150S20-4 |
Al+MgF2 |
□150mm |
20mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-150S20-10 |
TFAN-150S20-10 |
Al+MgF2 |
□150mm |
20mm |
硬质玻璃 |
λ/10 |
抛光面 |
铝膜反射镜 (长方形) / TFA-R规格参数：
|
Al＋MgF2(部分为Al＋SiO) |
纯Al |
镀膜 |
长度AxB |
厚度t |
材质 |
基板面型精度 |
反面 |
|
型号 |
型号 |
||||||
|
TFA-1015R03-4 |
TFAN-1015R03-4 |
Al+MgF2 |
10×15mm |
3mm |
BK7 |
λ/4 |
毛面 |
|
TFA-1015R03-10 |
TFAN-1015R03-10 |
Al+MgF2 |
10×15mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-1015R05-4 |
TFAN-1015R05-4 |
Al+MgF2 |
10×15mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-1015R05-10 |
TFAN-1015R05-10 |
Al+MgF2 |
10×15mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-1015R05-20 |
TFAN-1015R05-20 |
Al+SiO |
10×15mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-1015R06-20 |
TFAQN-1015R06-20 |
Al+SiO |
10×15mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-1525R03-4 |
TFAN-1525R03-4 |
Al+MgF2 |
15×25mm |
3mm |
BK7 |
λ/4 |
毛面 |
|
TFA-1525R03-10 |
TFAN-1525R03-10 |
Al+MgF2 |
15×25mm |
3mm |
BK7 |
λ/10 |
毛面 |
|
TFA-1525R05-4 |
TFAN-1525R05-4 |
Al+MgF2 |
15×25mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-1525R05-10 |
TFAN-1525R05-10 |
Al+MgF2 |
15×25mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-1525R05-20 |
TFAN-1525R05-20 |
Al+SiO |
15×25mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-1525R06-20 |
TFAQN-1525R06-20 |
Al+SiO |
15×25mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-2030R05-1 |
TFAN-2030R05-1 |
Al+MgF2 |
20×30mm |
5mm |
BK7 |
λ |
毛面 |
|
TFA-2030R05-4 |
TFAN-2030R05-4 |
Al+MgF2 |
20×30mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-2030R05-10 |
TFAN-2030R05-10 |
Al+MgF2 |
20×30mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-2030R05-20 |
TFAN-2030R05-20 |
Al+SiO |
20×30mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-2030R06-20 |
TFAQN-2030R06-20 |
Al+SiO |
20×30mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-2535R05-1 |
TFAN-2535R05-1 |
Al+MgF2 |
25×35mm |
5mm |
BK7 |
λ |
毛面 |
|
TFA-2535R05-4 |
TFAN-2535R05-4 |
Al+MgF2 |
25×35mm |
5mm |
BK7 |
λ/4 |
毛面 |
|
TFA-2535R05-10 |
TFAN-2535R05-10 |
Al+MgF2 |
25×35mm |
5mm |
BK7 |
λ/10 |
毛面 |
|
TFA-2535R05-20 |
TFAN-2535R05-20 |
Al+SiO |
25×35mm |
5mm |
BK7 |
λ/20 |
毛面 |
|
TFAQ-2535R06-20 |
TFAQN-2535R06-20 |
Al+SiO |
25×35mm |
6mm |
合成石英 |
λ/20 |
毛面 |
|
TFA-3040R06-1 |
TFAN-3040R06-1 |
Al+MgF2 |
30×40mm |
6mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-3040R06-4 |
TFAN-3040R06-4 |
Al+MgF2 |
30×40mm |
6mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-3040R06-10 |
TFAN-3040R06-10 |
Al+MgF2 |
30×40mm |
6mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-3040R06-20 |
TFAN-3040R06-20 |
Al+SiO |
30×40mm |
6mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFAQ-3040R08-20 |
TFAQN-3040R08-20 |
Al+SiO |
30×40mm |
8mm |
合成石英 |
λ/20 |
抛光面 |
|
TFA-4050R08-1 |
TFAN-4050R08-1 |
Al+MgF2 |
40×50mm |
8mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-4050R08-4 |
TFAN-4050R08-4 |
Al+MgF2 |
40×50mm |
8mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-4050R08-10 |
TFAN-4050R08-10 |
Al+MgF2 |
40×50mm |
8mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-4050R08-20 |
TFAN-4050R08-20 |
Al+SiO |
40×50mm |
8mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-5060R10-1 |
TFAN-5060R10-1 |
Al+MgF2 |
50×60mm |
10mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-5060R10-4 |
TFAN-5060R10-4 |
Al+MgF2 |
50×60mm |
10mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-5060R10-10 |
TFAN-5060R10-10 |
Al+MgF2 |
50×60mm |
10mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-5060R10-20 |
TFAN-5060R10-20 |
Al+SiO |
50×60mm |
10mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-6080R12-1 |
TFAN-6080R12-1 |
Al+MgF2 |
60×80mm |
12mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-6080R12-4 |
TFAN-6080R12-4 |
Al+MgF2 |
60×80mm |
12mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-6080R12-10 |
TFAN-6080R12-10 |
Al+MgF2 |
60×80mm |
12mm |
硬质玻璃 |
λ/10 |
抛光面 |
|
TFA-6080R12-20 |
TFAN-6080R12-20 |
Al+SiO |
60×80mm |
12mm |
硬质玻璃 |
λ/20 |
抛光面 |
|
TFA-80100R15-1 |
TFAN-80100R15-1 |
Al+MgF2 |
80×100mm |
15mm |
硬质玻璃 |
λ |
抛光面 |
|
TFA-80100R15-4 |
TFAN-80100R15-4 |
Al+MgF2 |
80×100mm |
15mm |
硬质玻璃 |
λ/4 |
抛光面 |
|
TFA-80100R15-10 |
TFAN-80100R15-10 |
Al+MgF2 |
80×100mm |
15mm |
硬质玻璃 |
λ/10 |
抛光面 |
高平行度铝反射镜/OPBA_OPSQA规格参数:
|
型号 |
镀膜 |
外径 φD |
厚度 t |
材质 |
基板面型精度 |
反面 |
|
OPBA-10C05-10 |
Al+MgF2 |
φ10mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-15C05-10 |
Al+MgF2 |
φ15mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-20C05-10 |
Al+MgF2 |
φ20mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-25C05-10 |
Al+MgF2 |
φ25mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-30C05-10 |
Al+MgF2 |
φ30mm |
5mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-40C06-10 |
Al+MgF2 |
φ40mm |
6mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-50C08-10 |
Al+MgF2 |
φ50mm |
8mm |
BK7 |
λ/10 |
抛光面 |
|
OPBA-60C10-10 |
Al+MgF2 |
φ60mm |
10mm |
BK7 |
λ/10 |
抛光面 |
|
OPSQA-10C05-10 |
Al+MgF2 |
φ10mm |
5mm |
合成石英 |
λ/10 |
抛光面 |
|
OPSQA-15C05-10 |
Al+MgF2 |
φ15mm |
5mm |
合成石英 |
λ/10 |
抛光面 |
|
OPSQA-20C05-10 |
Al+MgF2 |
φ20mm |
5mm |
合成石英 |
λ/10 |
抛光面 |
|
OPSQA-25C05-10 |
Al+MgF2 |
φ25mm |
5mm |
合成石英 |
λ/10 |
抛光面 |
|
OPSQA-30C05-10 |
Al+MgF2 |
φ30mm |
5mm |
合成石英 |
λ/10 |
抛光面 |
