266nm激光反射镜

266nm反射镜（也叫做四倍频Nd:YAG激光反射镜或266nm紫外反射镜）是一款专为Nd:YAG激光器四倍频过程（1064nm → 532nm → 266nm）产生的深紫外波段所设计的高精度光学元件。其核心在于采用多层介质膜结构，从而获得高反射率与低损耗，能够胜任要求严苛的紫外激光应用场景。

所属品牌： 维尔克斯光电

负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn

产品介绍

266nm激光反射镜，反射率＞99.9%，10J/cm2

266nm紫外反射镜/四倍频反射镜的标准型号表：

型号	中心波长	入射角度	反射率	尺寸	厚度t	损伤阈值
122140	266nm	0°	>99.5%	∅25mm	6.35mm	-
128797	266nm	0°	>99.7%	∅12.7mm	6.35mm	-
111045	266nm	0°	>99.7%	∅25mm	3.05mm	-
102416	266nm	45°	>99.5%	∅12.7mm	6.35mm	-
101780	266nm	45°	>99.5%	∅25mm	3.05mm	-
101205	266nm	45°	>99.5%	∅25mm	6.35mm	-
107382	266nm	45°	>99.5%	∅50mm	9.5mm	-
131188	266nm	45°	>99.5%	∅76.2mm	12.5,mm	-
109822	266nm	45°	>99.6%	∅25mm	6.35mm	-
L-07252	266nm	45°	>99.5%	∅12.7mm	6.35mm	-
L-07253	266nm	45°	>99.5%	∅25mm	6.35mm	-
Y4-0525-45	266nm	45°	≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅12.7mm	6.35mm	10J/cm², 20ns, 20Hz
Y4-1025-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅25.4mm	6.35mm	10J/cm², 20ns, 20Hz
Y4-1537-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅38.1mm	9.53mm	10J/cm^2, 20ns, 20Hz
Y4-2037-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅50.8mm	9.53mm	10J/cm², 20ns, 20Hz
Y4-3050-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅76.2mm	12.7mm	10J/cm², 20ns, 20Hz
Y4-4050-45	266nm	45°	≥99.9% at 0° ≥99.6% at 45°, P-Pol ≥99.8% at 45°, UNP ≥99.9% at 45°, S-Pol	∅101.6mm	12.7mm	10J/cm², 20ns, 20Hz
TFMHP-25.4C05-266	266nm	45°±3°	＞98％	∅25.4mm	5mm	5J/cm²,10ns, 20Hz,0°
TFMHP-30C05-266	266nm	45°±3°	＞98％	∅30mm	5mm	5J/cm²,10ns, 20Hz,0°
TFMHP-50C08-266	266nm	45°±3°	＞98％	∅50mm	8mm	5J/cm²,10ns, 20Hz,0°
HTFM-12.7C08-266	266nm	45°±3°	＞99.2％	∅12.7mm	8mm	2J/cm²,10ns, 20Hz
HTFM-25.4C08-266	266nm	45°±3°	＞99.2％	∅25.4mm	8mm	2J/cm²,10ns, 20Hz
HTFM-30C08-266	266nm	45°±3°	＞99.2％	∅30mm	8mm	2J/cm²,10ns, 20Hz
HTFM-50C11-266	266nm	45°±3°	＞99.2％	∅50mm	11mm	2J/cm²,10ns, 20Hz
HTFM-50.8C11-266	266nm	45°±3°	＞99.2％	∅50.8mm	11mm	2J/cm²,10ns, 20Hz

266nm四倍频Nd:YAG激光反射镜的反射率高达99.2%~99.9%；窄带设计在266nm附近高反，避免杂光干扰。266nm反射镜的激光损伤阈值（LIDT）10J/cm², 20ns, 20Hz，是高功率系统选型的核心指标。这款高功率反射镜的面型精度λ/10，表面质量10-5划痕麻点（Scratch-Dig）。266nm激光反射镜在紫外波段具有高反射率和高激光损伤阈值的特点，广泛应用于激光加工、精密测量、生物医学成像和科研等领域。

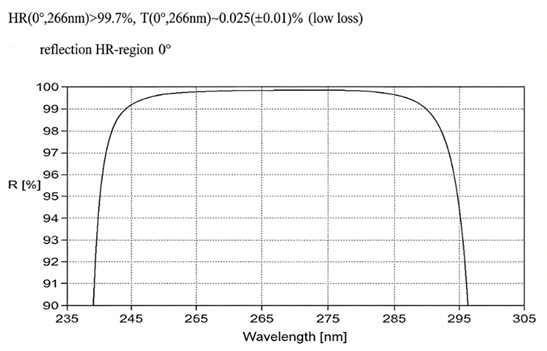

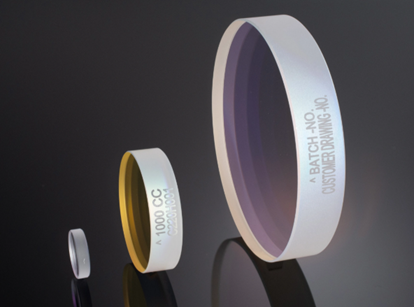

266反射镜/266nm激光反射镜/四倍频反射镜图示

266反射镜/四倍频Nd:YAG激光反射镜基底规格：

规格	参数
材质	熔融石英(如康宁7980)，BK-7，CaF₂
镀膜	多层电介质膜
面型精度	λ/10
表面质量	10-5
有效直径	≥80%，≥85%

266nm反射镜/四倍频Nd:YAG激光反射镜的特点：

- 四倍频反射镜标准品型号多

- 反射率高，损耗低

- 高精度，高损伤阈值

266反射镜/266nm紫外反射镜的应用

- 光谱分析

- 激光加工

- 超快光谱学

- 科研研究与检测
