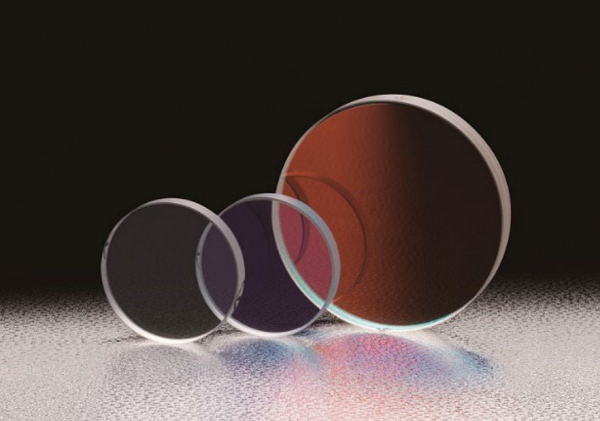

TFM系列激光线反射镜

SigmaKoki（西格玛光机）出品的TFM系列激光谱线多层电介质膜平面反射镜，专为特定波长设计，旨在实现高反射率，被广泛运用于各类激光系统，确保了高效且稳定的反射效果，是反射率极高的激光线电介质膜反射镜。

所属品牌： 日本OptoSigma

负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

产品介绍

激光谱线反射镜TFM，1064nm,532nm,266nm,193nm，＞99.5%

- 由于具有高反射率，连续使用几个反射镜反射后，损失也很小，可以适用于激光光束的多次反射的光路中。

- 激光线电介质膜反射镜由于使用多层电介质膜，反射镜面不易损伤，可以清洁。

- 使用吸收小的电介质膜，可以承受大功率激光的连续照射。

西格玛光机SigmaKoki激光谱线反射镜TFM共同指标：

OptoSigma西格玛光机双激光谱线反射镜TFM的相关信息：

- 承接制造产品目录之外的其他尺寸或波长特性的反射镜。

- 在入射角度0°或45°以下使用时，请使用0°－45°多层电介质膜反射镜。

- 同时备有保证镀膜后面精度的反射镜（HTFM）。

日本SIGMAKOKI激光谱线反射镜TFM的注意事项：

- 多层电介质膜，因为入射光束的偏光状态不同其反射率波长特性会有变化。P偏光与S偏光相比，反射率变低，反射谱区变窄。

- 技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。

- 以45°以外的入射角度使用Nd:YAG激光线反射镜时，反射率有可能降低。

- 在设计波长以外的波长区域使用激光谱线多层电介质膜平面反射镜时，反射率有可能降低。

OptoSigma西格玛光机TFM系列激光线反射镜功能说明图和外形图：

以下激光谱线反射镜TFM功能图示清晰的显示双波长激光反射镜的光束入射方向，入射面是多层电介质防反射膜，出射面是抛光状态，这是一款45°反射镜，在激光线电介质膜反射镜侧面有箭头指向证明，方便快速识别出正面(入射面)。

左图：TFM系列激光线反射镜功能说明图右图：TFM系列激光线反射镜外形尺寸图

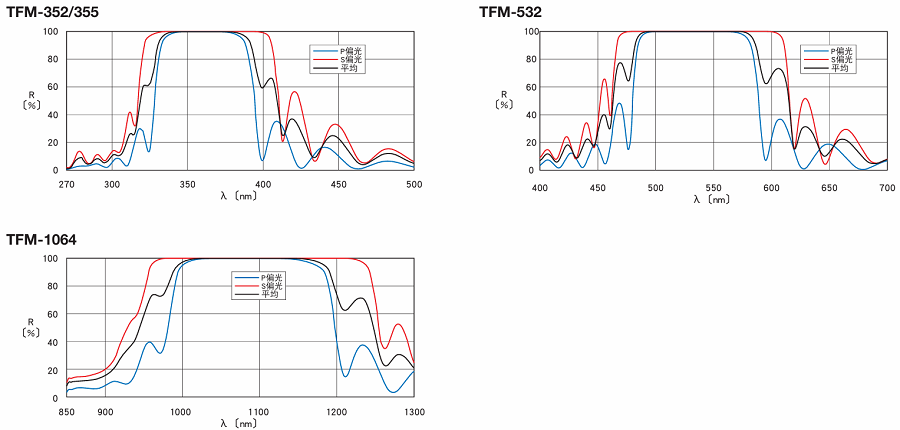

西格玛光机TFM激光谱线反射镜反射率波长特性（参考数据）… 激光谱线多层电介质膜平面反射镜(R：反射率):

西格玛光机TFM激光谱线反射镜曲线图

西格玛光机TFM激光谱线反射镜/ Nd:YAG激光线反射镜355nm,532nm,1064nm规格参数:

型号	波长	外径φD	厚度t	反射率[%]	激光损伤阈值※	反面
TFM-25.4C05-352/355	352～355nm	φ25.4mm	5mm	＞99.5％	5J/cm²	抛光面
TFM-30C05-352/355	352～355nm	φ30mm	5mm	＞99.5％	5J/cm²	抛光面
TFM-50C08-352/355	352～355nm	φ50mm	8mm	＞99.5％	5J/cm²	抛光面
TFM-12.7C05-532	532nm	φ12.7mm	5mm	＞99.5％	8J/cm²	毛面
TFM-25C05-532	532nm	φ25mm	5mm	＞99.5％	8J/cm²	抛光面
TFM-25.4C05-532	532nm	φ25.4mm	5mm	＞99.5％	8J/cm²	抛光面
TFM-30C05-532	532nm	φ30mm	5mm	＞99.5％	8J/cm²	抛光面
TFM-40C06-532	532nm	φ40mm	6mm	＞99.5％	8J/cm²	研磨面
TFM-50C08-532	532nm	φ50mm	8mm	＞99.5％	8J/cm²	抛光面
TFM-50.8C08-532	532nm	φ50.8mm	8mm	＞99.5％	8J/cm²	抛光面
TFM-12.7C05-1064	1064nm	φ12.7mm	5mm	＞99.5％	20J/cm²	毛面
TFM-25.4C05-1064	1064nm	φ25.4mm	5mm	＞99.5％	20J/cm²	抛光面
TFM-30C05-1064	1064nm	φ30mm	5mm	＞99.5％	20J/cm²	抛光面
TFM-40C06-1064	1064nm	φ40mm	6mm	＞99.5％	20J/cm²	抛光面
TFM-50C08-1064	1064nm	φ50mm	8mm	＞99.5％	20J/cm²	抛光面
TFM-50.8C08-1064	1064nm	φ50.8mm	8mm	＞99.5％	20J/cm²	抛光面

※激光脉冲宽度10ns，重复频率20Hz

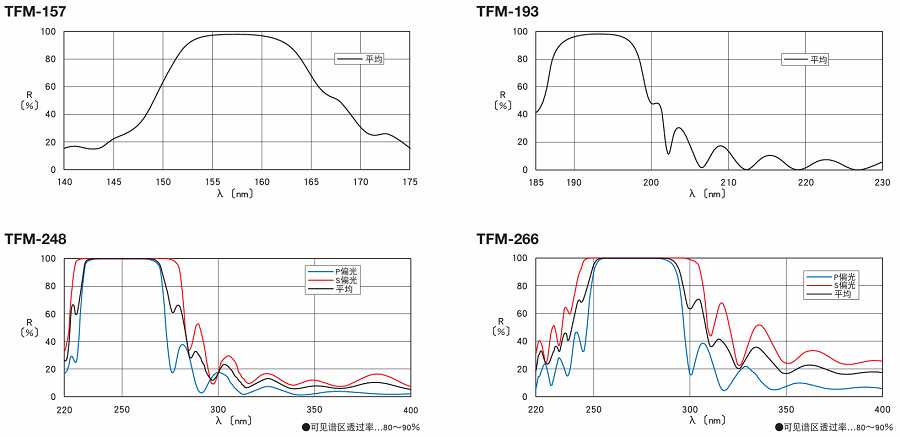

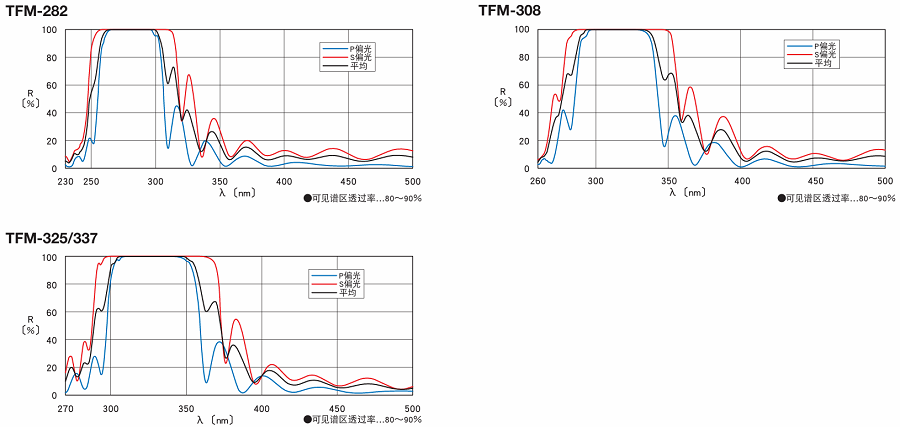

Nd:YAG激光线反射镜352/355nm,532nm,1064nm反射率波长特性（参考数据） (R:反射率):

OptoSigma西格玛光机TFM激光谱线反射镜的规格参数表：

型号	波长	外径φD	厚度t	反射率[%]	激光损伤阈值※	反面
TFM-30C03-157	157nm	φ30mm	3mm	＞95.0％	0.5J/cm²	抛光面
TFM-50C05-157	157nm	φ50mm	5mm	＞95.0％	0.5J/cm²	抛光面
TFM-25.4C05-193	193nm	φ25.4mm	5mm	＞95.0％	0.8J/cm²	抛光面
TFM-30C05-193	193nm	φ30mm	5mm	＞95.0％	0.8J/cm²	抛光面
TFM-50C08-193	193nm	φ50mm	8mm	＞95.0％	0.8J/cm²	抛光面
TFM-25.4C05-248	248.4nm	φ25.4mm	5mm	＞99％	2J/cm²	抛光面
TFM-30C05-248	248.4nm	φ30mm	5mm	＞99％	2J/cm²	抛光面
TFM-50C08-248	248.4nm	φ50mm	8mm	＞99％	2J/cm²	抛光面
TFM-25.4C05-266	266nm	φ25.4mm	5mm	＞99.2％	2J/cm²	抛光面
TFM-30C05-266	266nm	φ30mm	5mm	＞99.2％	2J/cm²	抛光面
TFM-50C08-266	266nm	φ50mm	8mm	＞99.2％	2J/cm²	抛光面
TFM-25.4C05-282	281.8nm	φ25.4mm	5mm	＞99.3％	2J/cm²	抛光面
TFM-30C05-282	281.8nm	φ30mm	5mm	＞99.3％	2J/cm²	抛光面
TFM-50C08-282	281.8nm	φ50mm	8mm	＞99.3％	2J/cm²	抛光面
TFM-25.4C05-308	308nm	φ25.4mm	5mm	＞99.5％	3J/cm²	抛光面
TFM-30C05-308	308nm	φ30mm	5mm	＞99.5％	3J/cm²	抛光面
TFM-50C08-308	308nm	φ50mm	8mm	＞99.5％	3J/cm²	抛光面
TFM-25.4C05-325/337	325～337nm	φ25.4mm	5mm	＞99.5％	3J/cm²	抛光面
TFM-30C05-325/337	325～337nm	φ30mm	5mm	＞99.5％	3J/cm²	抛光面
TFM-50C08-325/337	325～337nm	φ50mm	8mm	＞99.5％	3J/cm²	抛光面

※激光脉冲宽度10ns (TFM-157，TFM-193为20ns)，重复频率20Hz
