非偏振立方分光镜不受线偏振光偏振方向的影响，其反射光和透过光的分束比例始终保持在1:1。该产品提供适用于多种激光波长的不同型号。作为立方体型半反射镜，当光束垂直入射时，出射光的光轴不会发生平移。此外，当入射光束的直径与有效范围相匹配时，透过光和反射光的直径不会出现渐晕或缩小现象。
所属品牌： OptoSigma
负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

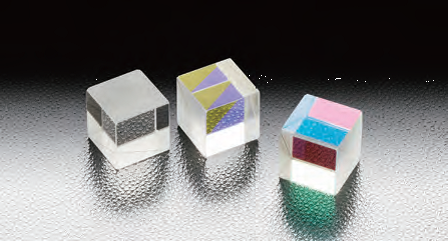

非偏光立方体分光镜NPCH，266nm-1550nm单波长可选，BK7以及石英材质
对于激光或直线偏光的光源，反射光和透过光的分束比可以严格成为１：１的半反射镜。由于反射面为多层电介质膜和透明粘接剂，射入面和射出面有防反射薄膜，可以减小光量的损失，有效的使用入射光。非偏振立方分光镜不受线偏振光偏振方向的影响，其反射光和透过光的分束比例始终保持在1:1。该产品提供适用于多种激光波长的不同型号。作为立方体型半反射镜，当光束垂直入射时，出射光的光轴不会发生平移。此外，当入射光束的直径与有效范围相匹配时，透过光和反射光的直径不会出现渐晕或缩小现象。

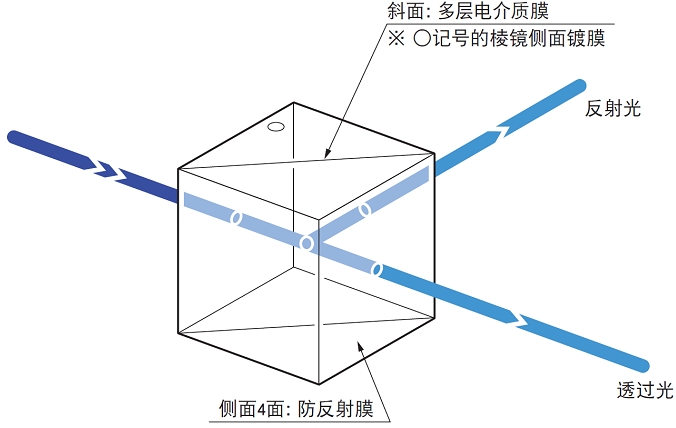

Optosigma非偏光立方体分光镜NPCH功能说明图
Optosigma非偏光立方体半反射镜NPCH使用注意事项
-请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。
-非偏光立方分光镜入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
-非偏振分光立方体由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，非偏振分束立方体在收缩或发散的入射光线中使用后，可能产生色差或球差。
西格玛光机非偏振立方体半反射镜NPCH使用信息
-承接制造产品目录之外的尺寸或波长，分束比的非偏光立方体半反射镜。请利用客户问询单。
-承接制造平板型非偏振分光立方体。
-要求保证反射波面精度或透过波面精度时，请联系我们
Optosigma 非偏光立方体分光镜NPCH型号汇总列表
|
型号 |
适用波长〔nm〕 |
A＝B＝C〔mm〕 |
材质 |
透过率〔%〕 |
|
NPCH-10-2660 |
266 |
10 |
合成石英 |
50±10 |
|
NPCH-15-2660 |
266 |
15 |
合成石英 |
50±10 |
|
NPCH-20-2660 |
266 |
20 |
合成石英 |
50±10 |
|
NPCH-10-3550 |
355 |
10 |
合成石英 |
50±7 |
|
NPCH-15-3550 |
355 |
15 |
合成石英 |
50±7 |
|
NPCH-20-3550 |
355 |
20 |
合成石英 |
50±7 |
|
NPCH-10-4050 |
405 |
10 |
BK7 |
50±7 |
|
NPCH-15-4050 |
405 |
15 |
BK7 |
50±7 |
|
NPCH-20-4050 |
405 |
20 |
BK7 |
50±7 |
|
NPCH-10-4880 |
488 |
10 |
BK7 |
50±5 |
|
NPCH-15-4880 |
488 |
15 |
BK7 |
50±5 |
|
NPCH-20-4880 |
488 |
20 |
BK7 |
50±5 |
|
NPCH-10-5145 |
514.5 |
10 |
BK7 |
50±5 |
|
NPCH-15-5145 |
514.5 |
15 |
BK7 |
50±5 |
|
NPCH-20-5145 |
514.5 |
20 |
BK7 |
50±5 |
|
NPCH-10-5320 |
532 |
10 |
BK7 |
50±5 |
|
NPCH-15-5320 |
532 |
15 |
BK7 |
50±5 |
|
NPCH-20-5320 |
532 |
20 |
BK7 |
50±5 |
|
NPCH-05-6328 |
632.8 |
5 |
BK7 |
50±5 |
|
NPCH-10-6328 |
632.8 |
10 |
BK7 |
50±5 |
|
NPCH-15-6328 |
632.8 |
15 |
BK7 |
50±5 |
|
NPCH-20-6328 |
632.8 |
20 |
BK7 |
50±5 |
|
NPCH-10-6700 |
670 |
10 |
BK7 |
50±5 |
|
NPCH-15-6700 |
670 |
15 |
BK7 |
50±5 |
|
NPCH-20-6700 |
670 |
20 |
BK7 |
50±5 |
|
NPCH-10-7800 |
780 |
10 |
BK7 |
50±5 |
|
NPCH-15-7800 |
780 |
15 |
BK7 |
50±5 |
|
NPCH-20-7800 |
780 |
20 |
BK7 |
50±5 |
|
NPCH-10-8300 |
830 |
10 |
BK7 |
50±5 |
|
NPCH-15-8300 |
830 |
15 |
BK7 |
50±5 |
|
NPCH-20-8300 |
830 |
20 |
BK7 |
50±5 |
|
NPCH-10-10640 |
1064 |
10 |
BK7 |
50±5 |
|
NPCH-15-10640 |
1064 |
15 |
BK7 |
50±5 |
|
NPCH-20-10640 |
1064 |
20 |
BK7 |
50±5 |
|
NPCH-10-13000 |
1300 |
10 |
BK7 |
50±5 |
|
NPCH-15-13000 |
1300 |
15 |
BK7 |
50±5 |
|
NPCH-20-13000 |
1300 |
20 |
BK7 |
50±5 |
|
NPCH-10-15500 |
1550 |
10 |
BK7 |
50±5 |
|
NPCH-15-15500 |
1550 |
15 |
BK7 |
50±5 |
|
NPCH-20-15500 |
1550 |
20 |
BK7 |
50±5 |
Optosigma NPCH非偏光立方体分光镜技术指标
|
共同指标 |
|
|
材质 |
BK7 合成石英 |
|
基材面型精度 |
λ/4 |
|
透过光束偏角 |
＜5′ |
|
镀膜 |
斜面 多层电介质膜 侧面4面 防反射膜 |
|
入射角度 |
０° |
|
分束比（反射：透过） |
１：１ |
|
激光损伤阈值 |
0.3J/cm2（脉冲宽10ns，重复频率20Hz） |
|
表面质量 |
20－10 |
|
有效范围 |
外形尺寸85%的正方形的内切圆 （A＝B＝C≦7mm：外形尺寸80%的正方形的内切圆） |

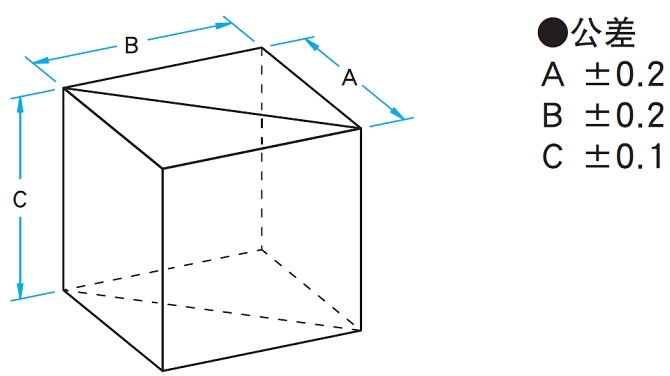

西格玛光机非偏振立方体半反射镜NPCH外形图

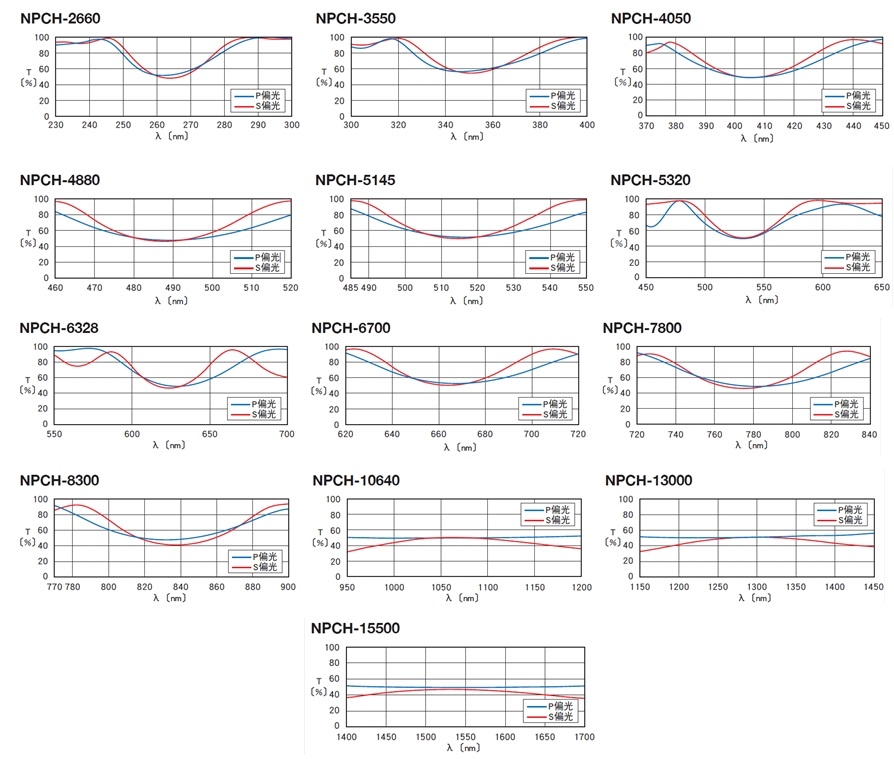

西格玛光机非偏光立方分光镜透过率波长特性（参考数据）T：透过率
