SigmaKoki的0°-45°入射宽带介质膜平面反射镜，以其超过99%的宽带高反射率、0°-45°的宽入射角适应性以及出色的耐久性，成为多波长激光应用的理想之选。
所属品牌： OptoSigma
负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

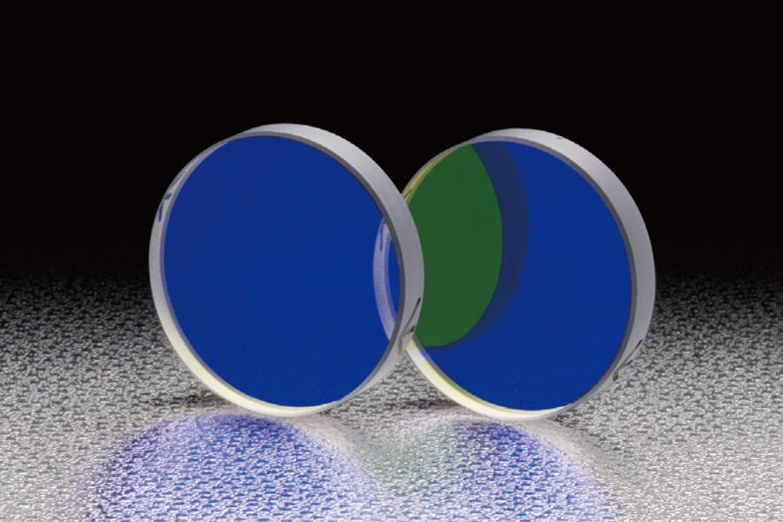

宽带介质膜平面反射镜TFVMQ，350-1600nm，0°-45°入射,反射率＞99%
SigmaKoki的0°-45°入射宽带介质膜平面反射镜，以其超过99%的宽带高反射率、0°-45°的宽入射角适应性以及出色的耐久性，成为多波长激光应用的理想之选。0°-45°入射宽带介质膜反射镜TFVMQ有四种波长范围可选，覆盖紫外、可见光和近红外波段，入射角可为0°至45°之间的任意角度，可简称为0°-45°激光反射镜。不同入射角的多光束激光可共用同一反射镜，适用于多波长激光系统搭建或光谱实验等用途，通用性强。
西格玛光机Optosigma宽带介质膜平面反射镜0°-45°规格参数：
|
型号 |
适用波长 |
外径φD |
厚度t |
表面质量 |
激光损伤阈值※ |
反面 |
|
TFVMQ-12.7C05-3/4 |
350～450nm |
φ12.7mm |
5mm |
20-10 |
0.5J/cm2 |
抛光面 |
|
TFVMQ-25.4C05-3/4 |
350～450nm |
φ25.4mm |
5mm |
20-10 |
0.5J/cm2 |
抛光面 |
|
TFVMQ-50.8C08-3/4 |
350～450nm |
φ50.8mm |
8mm |
20-10 |
0.5J/cm2 |
抛光面 |
|
TFVMQ-12.7C05-4/7 |
400～750nm |
φ12.7mm |
5mm |
20-10 |
0.5J/cm2 |
抛光面 |
|
TFVMQ-25.4C05-4/7 |
400～750nm |
φ25.4mm |
5mm |
20-10 |
0.5J/cm2 |
抛光面 |
|
TFVMQ-50.8C08-4/7 |
400～750nm |
φ50.8mm |
8mm |
20-10 |
0.5J/cm2 |
抛光面 |
|
TFVMQ-12.7C05-7/11 |
700～1100nm |
φ12.7mm |
5mm |
40-20 |
1J/cm2 |
抛光面 |
|
TFVMQ-25.4C05-7/11 |
700～1100nm |
φ25.4mm |
5mm |
40-20 |
1J/cm2 |
抛光面 |
|
TFVMQ-50.8C08-7/11 |
700～1100nm |
φ50.8mm |
8mm |
40-20 |
1J/cm2 |
抛光面 |
|
TFVMQ-12.7C05-10/16 |
1000～1600nm |
φ12.7mm |
5mm |
40-20 |
2.5J/cm2 |
抛光面 |
|
TFVMQ-25.4C05-10/16 |
1000～1600nm |
φ25.4mm |
5mm |
40-20 |
2.5J/cm2 |
抛光面 |
|
TFVMQ-50.8C08-10/16 |
1000～1600nm |
φ50.8mm |
8mm |
40-20 |
2.5J/cm2 |
抛光面 |
※激光脉冲宽度10ns，重复频率20Hz。
0°-45°入射宽带介质膜反射镜TFVMQ特点：
- 0°至45°入射，高反射率。
- 反射率在宽波长范围内变化非常小。
- 镀多层介质膜，表面不易划伤，可以清洁。
- 介质膜几乎没有吸收，经时变化小，可以承受连续的激光照射。
日本SIGMAKOKI 0°-45°宽带介质膜平面反射镜TFVMQ共同指标：
|
通用指标 |
|
|
材质 |
合成石英 |
|
镀膜 |
多层介质膜 |
|
入射角度 |
0°-45° |
|
基板面型精度 |
λ/10 |
|
平行度 |
＜3′ |
|
反射率 |
Rmean＞平均99% |
|
有效直径 |
外径的90％ |
|
反面 |
抛光面 |
日本SIGMAKOKI 0°-45°宽带介质膜平面反射镜TFVMQ的信息：
- 承接定制非标准尺寸及光谱特性的反射镜，欢迎咨询。
日本SIGMAKOKI 0°-45°宽带介质膜平面反射镜TFVMQ的注意事项：
- 多层介质膜的反射光谱特性随入射光的偏振态发生变化，P偏光反射率比S偏光反射率低，反射带也比较窄。
- 用于适用波长以外的其他波段时，反射率会变低。
- 入射角不是0°时，反射率光谱特性随入射光的偏振态发生变化。
- 45°入射角的反射率特性用P偏光和S偏光的平均来表示。

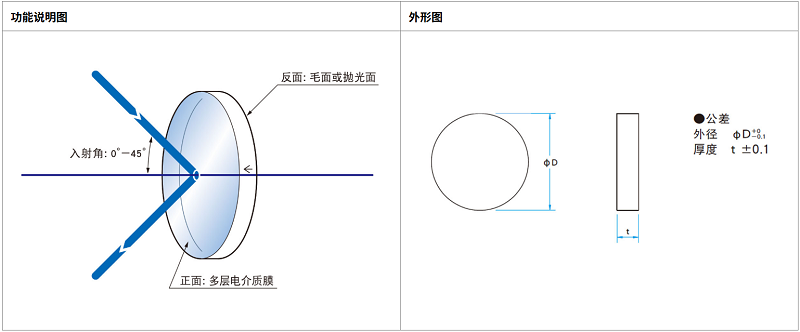

西格玛光机Optosigma 0°-45°入射宽带介质膜反射镜功能说明图和外形尺寸图：
宽带介质膜平面反射镜0°-45°的反射率光谱特性（参考数据）R：反射率，45°是P偏光和S偏光的平均：
以下是西格玛光机Optosigma宽带介质膜平面反射镜0°-45°的曲线图，其中，45°反射率是用P偏光和S偏光的反射率的平均值来表示，如图中的蓝线曲线。

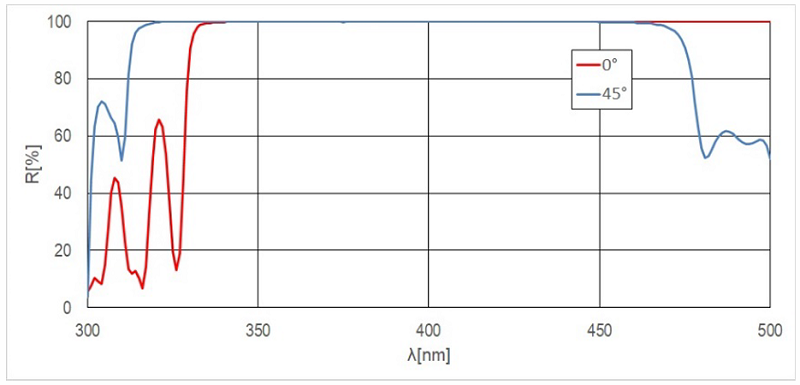

0°-45°激光反射镜TFVMQ-3/4(350nm-450nm)

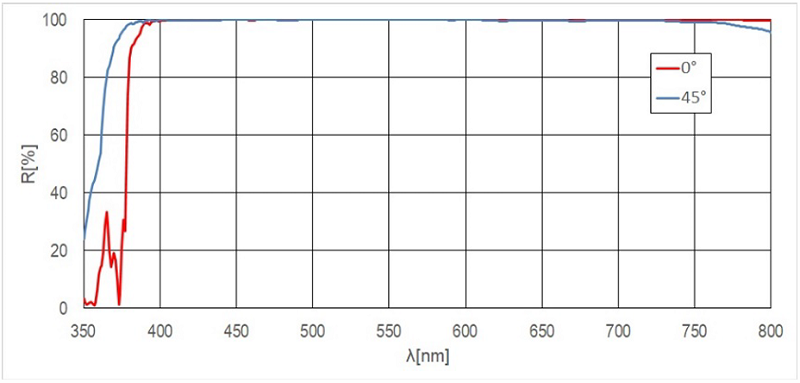

0°-45°激光反射镜TFVMQ-4/7(400nm-750nm)

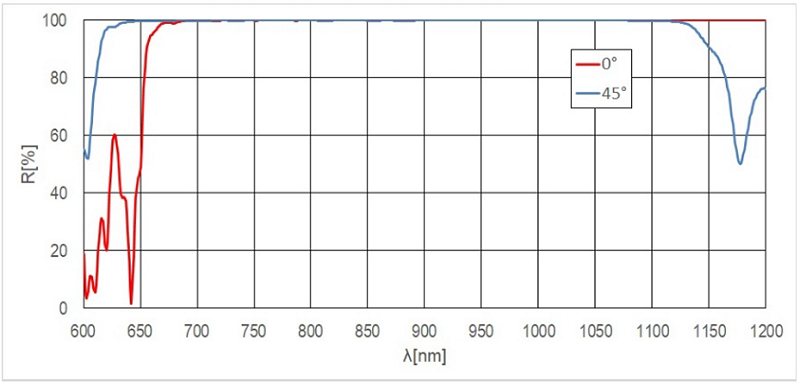

0°-45°入射宽带介质膜反射镜TFVMQ-7/11(700nm-1100nm)

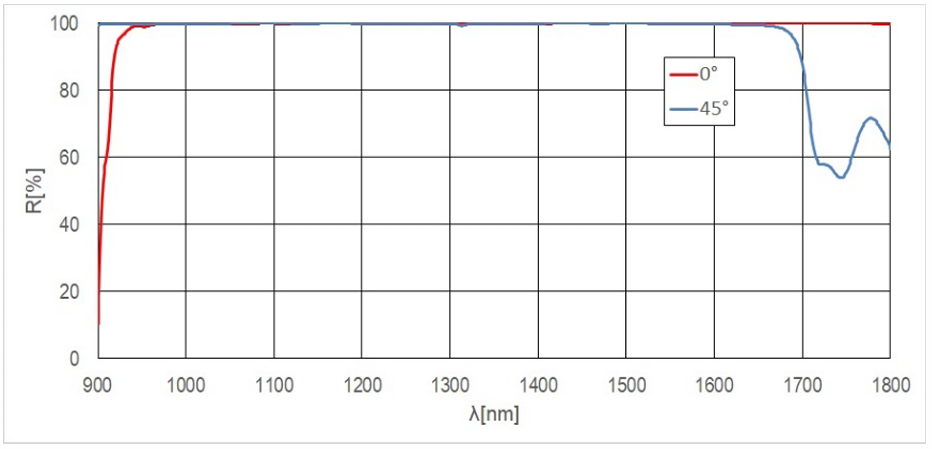

0°-45°入射宽带介质膜反射镜TFVMQ-10/16(1000nm-1600nm)
