PPLN Bulk Mixers，特别是其倍频PPLN模组，是一种将PPLN晶体集成于单一封装模块内的差频频率转换器件，极大地方便了用户在光纤耦合PPLN方面的应用。该倍频PPLN模组能够适配从连续波（CW）到超快脉冲等多种类型的激光器。
所属品牌： HC Photonics Corp
负责人：
联系电话： 电子邮箱：

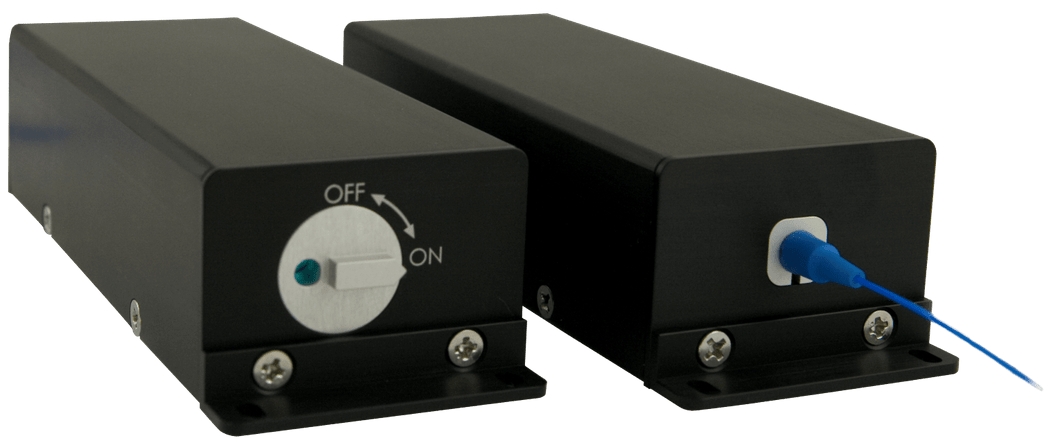

高功率倍频PPLN模组，PPLN Bulk Mixers，适用于连续波到超快脉冲
PPLN Bulk Mixers，特别是其倍频PPLN模组，是一种将PPLN晶体集成于单一封装模块内的差频频率转换器件，极大地方便了用户在光纤耦合PPLN方面的应用。该倍频PPLN模组能够适配从连续波（CW）到超快脉冲等多种类型的激光器。通过不同的非线性波长转换过程（例如SHG、SFG、DFG等），SFG PPLN波长转换模块可以提供从紫外/可见光到近红外/中红外波段的偏振保持输出，除此之外，输出的功率在自由空间或光纤中可以达到几瓦。SHG PPLN波长转换模块在450-800nm的波段有以下畅销的波长模块，473nm，488nm，515nm，532nm，543nm，561nm，589nm，594nm，775nm，780nm和785nm。
畅销的光纤耦合PPLN，差频PPLN频率转换模块产品：

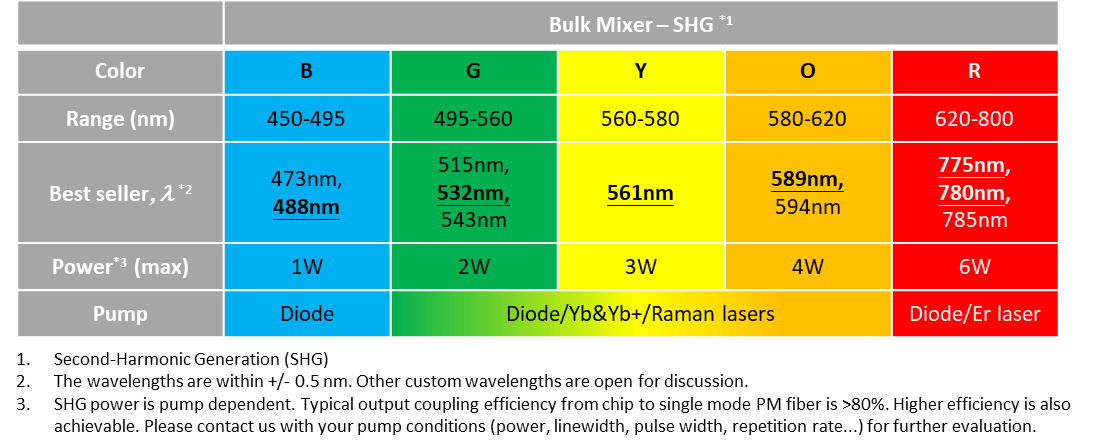

对应不同波长范围的五个颜色系列是畅销产品。五个颜色对应着不同颜色可见光的波段，蓝光波段从450-495nm，绿光波段从495-560nm，黄光波段从560-580nm，橙光波段从580-620nm，红光波段从620-800nm。销量最多的波长为473nm，488nm，515nm，532nm，543nm，561nm，589nm，594nm，775nm，780nm和785nm。输出功率从1-6W均有型号，可用于激光二极管，掺镱激光器，拉曼激光器和掺铒激光器。
它们专为特定应用而设计，如激光显微镜或原子捕获。由PPLN晶体制成，详细规格如下所示。也可应要求提供替代品。
|
光学特性 |
单位 |
规格 |
||
|
最小值 |
典型 |
最大值 |
||
|
光束质量, M2 |
|
|
≤1.2 |
|
|
准直输出光束的参考直径 |
mm |
0.9 |
1 |
1.1 |
|
输出光束(TEM00)椭圆度 |
% |
|
|
<10 |
|
残余IR/输出功率抑制比 |
dB |
-40 |
||
|
输出偏振态 |
水平偏振，PER>20dB |
|||
|
红外波长的背反射 |
dB |
-45 |
-42 |
|
|
光纤耦合输出 |
% |
75 |
|
|
|
机械特性 |
||||
|
封装尺寸(长×宽×高) |
mm |
150×50×35 |
||
|
输出光斑高度 |
mm |
18.9±0.5 |
||
|
光束发散角 |
mrad |
-7.5 |
0 |
7.5 |
|
电学特性 |
||||
|
电连接器 |
Hirose HR 10G-10R-10P(73) |
|||
|
热敏电阻制冷器 |
3.2V,4A maximum, Qc=6.9W |
|||
|
环境特性 |
最小值 |
典型值 |
最大值 |
|
|
储存温度(无湿度) |
℃ |
-20 |
70 |
|
|
工作环境的温度范围 |
℃ |
10 |
25 |
35 |
|
运行相对湿度(非冷凝) |
%RH |
10 |
85 |
|
|
限制有害物质指令(RoHs) |
符合声明 2011/65/EU |
|||

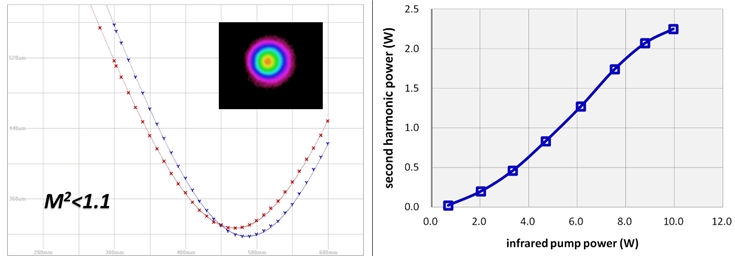

卓越的光束质量 差频PPLN频率转换模块-G（532nm）的功率缩放
差频PPLN频率转换模块倍频PPLN模组主要特点：
- 单通道和高效率，针对特定输入泵浦进行了优化
- 输出波长从紫外/可见光到近红外/中红外波段
- 可用配置：SHG，SFG，DFG，级联SHG-SFG（THG），可调谐等。

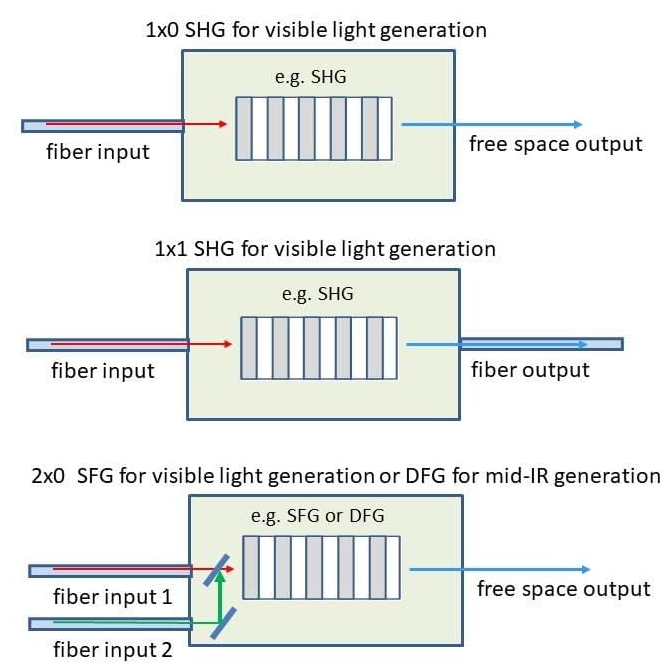

- 光纤或自由空间作为输入/输出耦合接口（例如1×0,1×1,2×0,2×1,0×0；0=自由空间（准直光束可选）1=一根光纤，2=双光纤）

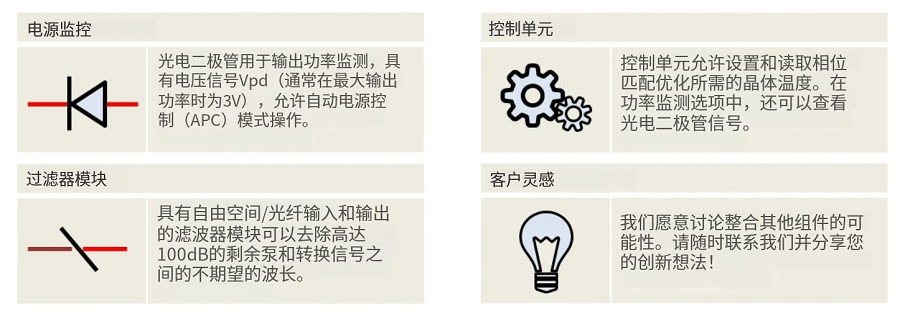

- 用于QPM温度优化的集成热敏电阻/制冷片（TEC）
- 光电二极管（PD）用于功率监控/自动功率控制（可选）
- 方便、紧凑、坚固，可以根据您的需求进行PPLN Bulk Mixer的定制
- 可大量交付光纤耦合PPLN，SFG PPLN波长转换模块，差频PPLN频率转换模块
PPLN Bulk Mixers提示：

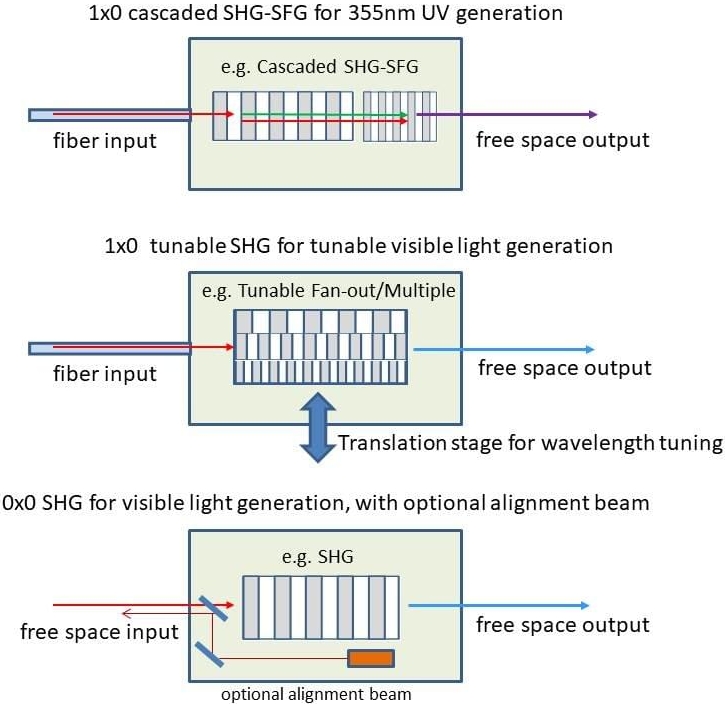

SFG PPLN波长转换模块的可用配置示例：
参考规格（需要其它PPLN波导波长模块配置PPLN晶体可以联系我们进行定制）：
1. 0+0x0 Ultrafast OPG NIR & MIR generation (New!)
2. 1x0 THG 50mW 355nm generation
3. 1x0 SHG for 5W 532nm generation
4. 1x0 SHG for 2W 532nm generation
5. 1x1 SHG for 3W 532 nm generation
6. 1x1 SHG for 1W 780nm generation
7. 1x1 Tunable SHG for 1W 760-795 nm generation (New!)
8. 1x0 fs 100mW 780nm generation (New!)
9. 2x0 SFG for 3W 632 nm generation
