Asphericon的光纤耦合平顶光模组整合了光纤准直和光束整形功能。它由光纤准直器及长距离平顶光束整形模组构成，让用户无需先准直再整形，使用和调试都更方便快捷。该模组能在2000mm的远距离维持平顶光形态，光束均匀性大于90%。
所属品牌： Asphericon
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
Asphericon光纤输入光束整形器，均匀性小于0.1，工作距离长达2米
Asphericon的光纤耦合平顶光模组整合了光纤准直和光束整形功能。它由光纤准直器及长距离平顶光束整形模组构成，让用户无需先准直再整形，使用和调试都更方便快捷。该模组能在2000mm的远距离维持平顶光形态，光束均匀性大于90%。
Asphericon光纤输入光束整形器特点
-在极长的传播距离内稳定输出完美质量的均匀光斑，光束均匀性>90%，工作距离长达2000mm，RMS波前误差<0.05λ
-完全衍射受限Strehl > 0.9
-设计波长780nm
-可与FC/PC或FC/APC光纤跳线完美对接
-输出光束的直径为@FWHM:15mm
-输入光纤的NA范围0.07-0.095mm以补偿与制造相关的偏差

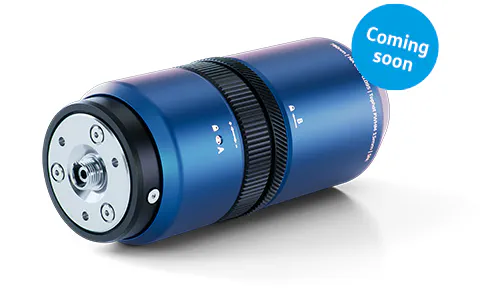

alTopshape LD Fiber是asphericon公司即将推出的革命性的光束整形器，光纤输入光束整形器专为直接耦合到单模光纤而设计。光纤准直光束整形模组能产生具有均匀强度分布和平坦波前的完美准直的平顶光束，并可在极长的工作距离稳定地工作。Asphericon光纤耦合平顶光模组补偿了光纤数值孔径NA因制造过程而产生的变化，可以灵活地选择光纤，易于使用。Asphericon光纤耦合平顶光模组又可以称为准直平顶光模组、光纤准直平顶模组和alTopshape LD Fiber。
alTopshape LD Fiber光纤准直平顶模组优势
非球面设计通过允许光的无损再分配来实现最佳的光子产出，确保最大效率和高输出质量。光纤准直光束整形模组的即插即用功能允许无缝集成到现有系统中。准直平顶光模组系统的操作简单直观所有控制元素都设计为无需高技术经验即可轻松使用。
Asphericon光纤耦合平顶光模组应用
alTopshape LD Fiber光纤准直平顶模组一个器件即可实现光纤准直和光束整形两大功能。
Asphericon光纤输入光束整形器灵活性

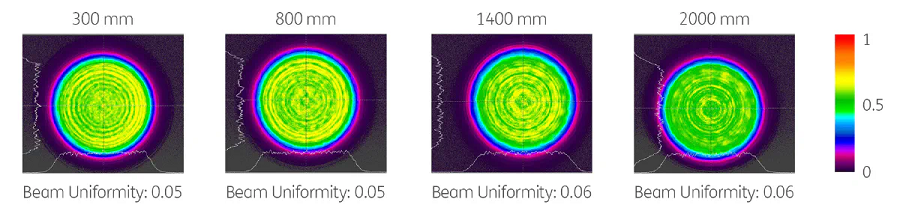

灵活性是Asphericon光纤耦合平顶光模组的突出特点之一。光纤激光光束整形器可以在长工作距离上提供稳定的均匀光斑。下图展示的是光纤激光光束整形器在300-2000mm之间的各种工作距离下测量光束的强度分布。结果显示，光纤准直平顶模组即使在2米工作距离处，光束轮廓也能保持优于0.06的出色均匀性，确保在各种应用中的性能一致。这种稳定性和均匀性使准直平顶光模组成为需要在不同距离上精确可靠地形成光束的理想解决方案。
Asphericon光纤准直光束整形器性能
右侧的图显示了alTopShapeLD光纤在780nm处的测量波前。该元件产生一个受衍射限制的波前，使光纤激光光束整形器与BeamTuning系列产品完全兼容。RMS波前误差为0.02λ对应于0.9的斯特雷尔比，光学质量非常高。
Asphericon光纤准直光束整形器可以作为独立产品使用，而无需组合光纤准直器、扩束器和光束整形器。光纤激光光束整形器大大减小了光路设计的整体尺寸。
应用案例-量子惯性传感器

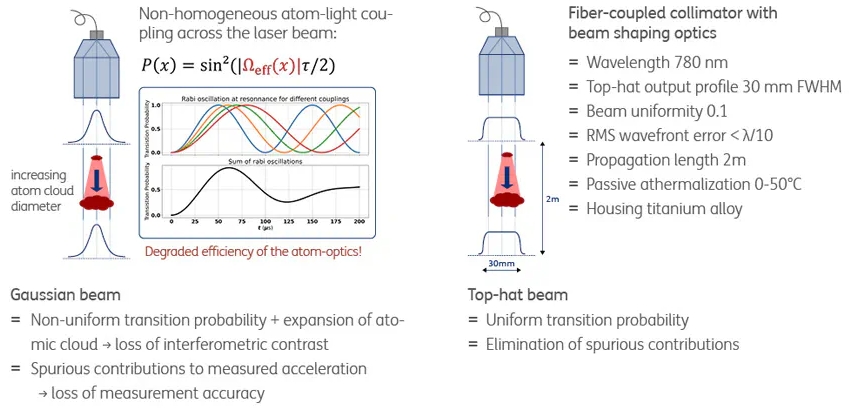

Asphericon光纤耦合平顶光模组的一个具体应用是在现场部署的微分量子重力测量，正如欧盟资助的FIQUgS项目所展示的那样。在这种情况下，光学系统必须在整个传播范围内实现小于λ/10的均方根波前误差。该产品被用于各种原子惯性传感器的概念验证，实现了提高鲁棒性、光功率和光束传播距离等不同功能。下面参考FIQUgS项目结果中概述与使用高斯分布相比，平顶光束的优势。
结合了光纤准直和光束整形的光学系统（设计波长780nm）。输出半峰全宽为15mm的平顶光束，均匀性小于0.1，RMS波前误差<λ/10，传播距离长达2米，重量480克，可以消除测量误差，提高测量的准确性。
高斯光
=非均匀光束传输+原子云的膨胀→干涉对比度损失
=测量加速度的出错→降低测量的准确性
