异形反射镜在成像、照明、干涉测量、生命科学和半导体等领域应用广泛。Asphericon提供多种精密反射镜，如激光反射镜、红外反射镜和非球面反射镜。这些反射镜采用多种材料制成，包括各类玻璃、硅材料以及零膨胀微晶玻璃。我们还有多种高端光学镀膜选项，能保证非球面反射镜在特定波长或波长范围内实现高反射率。
所属品牌： Asphericon
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn

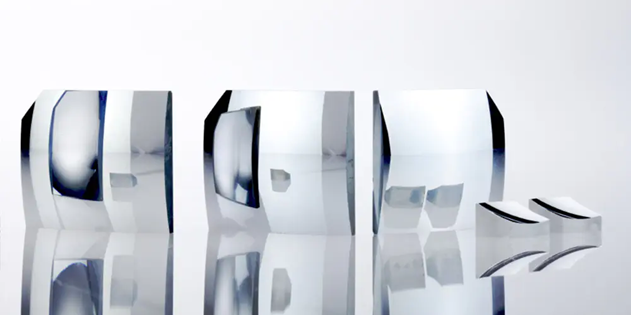

RMSi 25nm，直径1-420mm，定制非球面反射镜
异形反射镜在成像、照明、干涉测量、生命科学和半导体等领域应用广泛。Asphericon提供多种精密反射镜，如激光反射镜、红外反射镜和非球面反射镜。这些反射镜采用多种材料制成，包括各类玻璃、硅材料以及零膨胀微晶玻璃（ZERODUR®）。我们还有多种高端光学镀膜选项，能保证非球面反射镜在特定波长或波长范围内实现高反射率。
Asphericon通过融合优质材料与创新技术，提供定制的非球面反射镜解决方案。这类反射镜在多光谱成像系统中表现卓越，覆盖从红外到紫外的广泛谱段。其半导体级精度的非球面反射镜可用于恒星传感器，有效提升空间卫星的姿态与轨道控制性能。欧洲航天局（ESA）开发了ASTRO®XP恒星传感器就用了Asphericon自由曲面反射镜。
非球面反射镜定制镀膜类型
根据客户需求，我们可提供多种定制反射膜方案，具体如下：
金属膜反射镜
在非球面反射镜定制表面镀制铝（Al）、银（Ag）、金（Au）等金属反射层的工艺，所制成的产品即为金属镀膜反射镜。此类定制反射膜的反射镜的反射率约为96%，其余约4%的光线会被涂层吸收，因此在强光照射下，异形反射镜易出现升温现象。金属镀膜反射镜的优势在于性价比高、反射波段宽，适用于光谱仪、望远镜等设备。不同金属镀层的适用场景有所区别：铝镀层对紫外光具备高反射率；银镀层在可见光及近红外光波段的光吸收量极低，适合对成本较为敏感的系统；金镀层的化学稳定性优异，对应的反射镜更适用于近红外光波段。考虑到金属镀层的机械强度与耐化学腐蚀性相对较弱，建议额外镀制一层介质保护膜，以提升其耐用性。
介质膜反射镜
若需反射率更高的异形反射镜，可选用介质材料镀膜方案。介质镀膜反射镜的光线反射率最高可达99.9%，且相较金属镀膜反射镜，其升温幅度更低。此外，介质镀膜可实现对透射波长的精准调控。这类介质镀膜反射镜可适配多种入射角，且镀膜应力小、稳定性强，尤其适用于高激光功率的应用场景。
滤光膜镀膜
当光学元件需要实现高透光率时（例如，降低光学系统光束传输方向上的反射损耗），增透膜镀膜是必不可少的配套工艺。增透膜的类型丰富多样，涵盖单层镀膜、多层镀膜及低反射光学镀膜，其中低反射光学镀膜特别适用于激光相关应用。值得一提的是，V型镀膜被广泛应用于激光设备中，可有效保护光学元件免受激光损伤。
定制非球面反射镜的规格
|
定制反射镜 |
|
|
定制非球面反射镜直径 |
1-420mm |
|
直径公差 |
+0/-0.3 mm |
|
RMS不规则度(RMSi) |
25nm |
|
表面瑕疵(Scratch/Dig) |
20-10 |
|
镀膜 |
客户指定 |
|
测量 |
全表面干涉法 |
|
材料 |
客户指定几乎任何类型的玻璃、石英玻璃、硅、ZERODUR |
|
安装件 |
客户指定 |
|
交期 |
6-8周起 |
Asphericon定制非球面反射镜
无论是用于望远镜的组件，还是计量测量领域的元件，只要是对精度有严苛要求的高端解决方案，Asphericon都是您的一站式合作伙伴。
我们还可提供定制非球面反射镜镀膜元件，以及针对单一波长、双波长及宽带范围定制的反射率超99%的介质镀膜反射镜。此外，我们也能提供适用于可见光（VIS）和红外光（IR）波段的镀膜解决方案。
光学反射镜的应用领域有哪些？
带有定制反射膜的定制反射镜及各类光学元件，被广泛应用于多个不同的行业与场景中。从广义来讲，这类定制反射镜在光子学领域发挥着重要作用，光学反射镜既能为成像与照明领域提供解决方案，也能为相关研发工作提供助力。
由于光学反射镜具备在光学系统中改变光束传播路径的特性，自由曲面反射镜在激光应用领域中占据着不可或缺的地位，进而推动医疗科技、太空探索及材料加工等领域的发展。可以说，若是没有这类自由曲面反射镜，传感器技术与半导体行业都将无法正常运转。
