这款MCT红外探测器是我们自主研发的，专门探测2到16微米波段的红外光。它属于光导型探测器，特别适用于像FTIR傅里叶红外光谱仪这样的设备。根据制冷方式的不同，它有两种版本：一种是使用液氮来冷却的，所以也叫液氮冷却MCT探测器；另一种则是采用斯特林制冷机，因此被称为斯特林制冷红外探测器。无论是哪种，其核心的国产HgCdTe探测器都拥有2-16微米的探测范围和1.0mm×1.0mm的光敏面，并且被放置在特定的低温环境中——要么是液氮杜瓦，要么是与线性制冷机相连的低温金属杜瓦——整个系统都经过真空封装。
所属品牌： 维尔克斯光电
负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn
光敏面1.0mm×1.0mm，2-16um，MCT红外探测器
这款MCT红外探测器是我们自主研发的，专门探测2到16微米波段的红外光。它属于光导型探测器，特别适用于像FTIR傅里叶红外光谱仪这样的设备。根据制冷方式的不同，它有两种版本：一种是使用液氮来冷却的，所以也叫液氮冷却MCT探测器；另一种则是采用斯特林制冷机，因此被称为斯特林制冷红外探测器。无论是哪种，其核心的国产HgCdTe探测器都拥有2-16微米的探测范围和1.0mm×1.0mm的光敏面，并且被放置在特定的低温环境中——要么是液氮杜瓦，要么是与线性制冷机相连的低温金属杜瓦——整个系统都经过真空封装。
甚长波光导型单元红外探测器是一款液氮碲镉汞HgCdTe探测器和斯特林制冷红外探测器，还可叫做国产MCT探测器和国产HgCdTe探测器，对标Infrared探测器，主要用于FTIR傅里叶红外光谱仪等应用。
光导型红外探测器/液氮碲镉汞探测器置于液氮杜瓦或线性制冷机耦合的低温金属杜瓦中，真空封装。MCT红外探测器光敏面由碲镉汞材料制备；工作时，利用半导体的光电效应，通过测量光生电压来探测红外辐射的强度。国产MCT探测器/液氮碲镉汞探测器利用液氮深度制冷，制冷机可以达到-190℃。国产HgCdTe探测器的光导芯片1x1mm，锗透镜，灵敏度高。
国产MCT探测器的应用：
- 傅里叶红外光谱仪
- 扫描辐射
- 温度测量、光谱测量等
液氮碲镉汞探测器/MCT红外探测器的主要指标1)：
|
型号 |
工作波段(μm) |
制冷方式 |
像元数 |
光敏面 |
峰值 D*(cmHz1/2/W) |
|
MCT-S1mm-2/16um-LN2 |
2～16 |
液氮杜瓦 |
1 |
1.0mm×1.0mm |
≥3x1010 |
|
MCT-S1mm-2/16um-SC |
2～16 |
斯特林制冷机 |
1 |
1.0mm×1.0mm |
≥3x1010 |
光导型红外探测器的制冷方式：
液氮冷却：液氮冷却MCT探测器采用传统方法，维护简单但需定期补充液氮。通常将探测器冷却至-190°C，通过降低温度来减少热噪声和暗电流，从而提高探测器的灵敏度。
斯特林冷却：斯特林制冷红外探测器/斯特林制冷MCT探测器采用机械制冷技术，基于斯特林循环，机械制冷，成本高，价格昂贵。斯特林制冷机可以将探测器冷却到类似的低温水平，同时提供了自动化的冷却解决方案，减少了维护成本和操作复杂性。

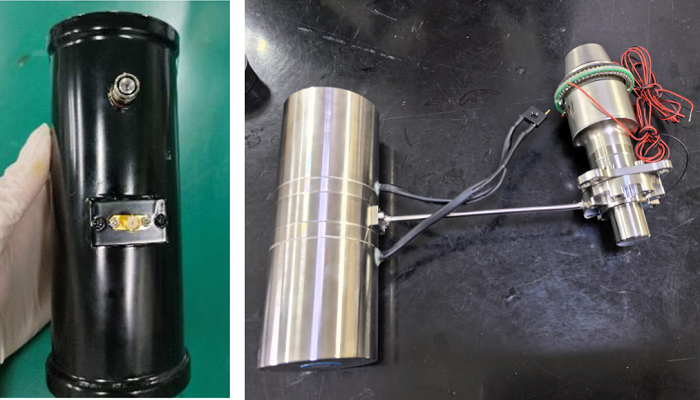

左图：液氮冷却MCT探测器 右图：斯特林制冷红外探测器/斯特林制冷MCT探测器
国产HgCdTe探测器的主要特性：
- 工艺成熟
- 探测率高
- 使用方便
像元数：
Infrared探测器两种冷却方式都可以配置为单个像素或焦平面阵列（FPA）。液氮冷却MCT探测器和斯特林制冷MCT探测器中，FPA是非常常见的形式，由多个独立的光电检测单元组成，每个单元对应一个像素，能够在特定位置捕捉入射的红外辐射，并将其转换为电信号。
光敏面
MCT红外探测器的光敏面影响着探测器捕捉光子的有效面积，是探测器直接与入射红外辐射相互作用的部分，其主要功能是吸收特定波长的红外辐射并将其转化为电信号。
峰值D* (cmHz1/2/W)
峰值D是衡量光导型红外探测器性能的关键指标之一，它表示Infrared探测器在特定波长下的探测率，单位为cmHz1/2/W。较高的D值意味着探测器具有更高的灵敏度和更低的噪声水平。
碲镉汞（MCT）光导交流前置放大器使用说明书

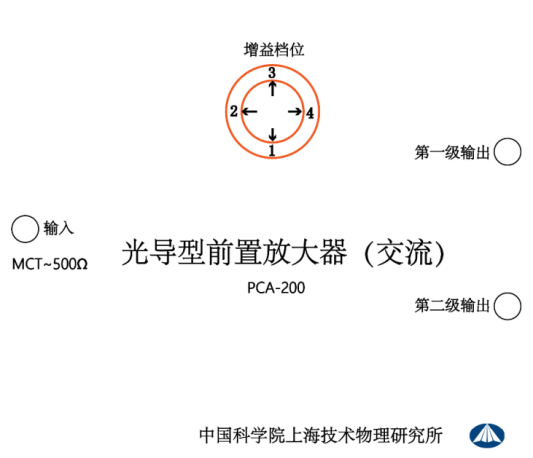

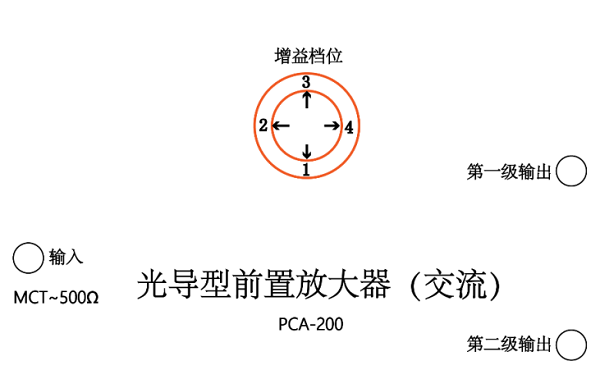

PCA-200型MCT光导交流前置放大器，用于对光导探测器施加偏置电流，并将入射光信号转换为电压信号进行输出。使用时，用线缆接入配备的±15V电源。通过BNC（或SMA）连接线将光导MCT探测器接入前置放大器的输入端口，再打开电源开关，顺序不要颠倒。
光导探测器工作时阻值典型值为20-100Ω左右，最佳偏置电流约为2-10mA。输出分为两级，第一级增益共四档，分别为第1档100倍，第2档500倍，第3档1000倍，第4档50倍。第二级放大倍数是第一级增益×10。
